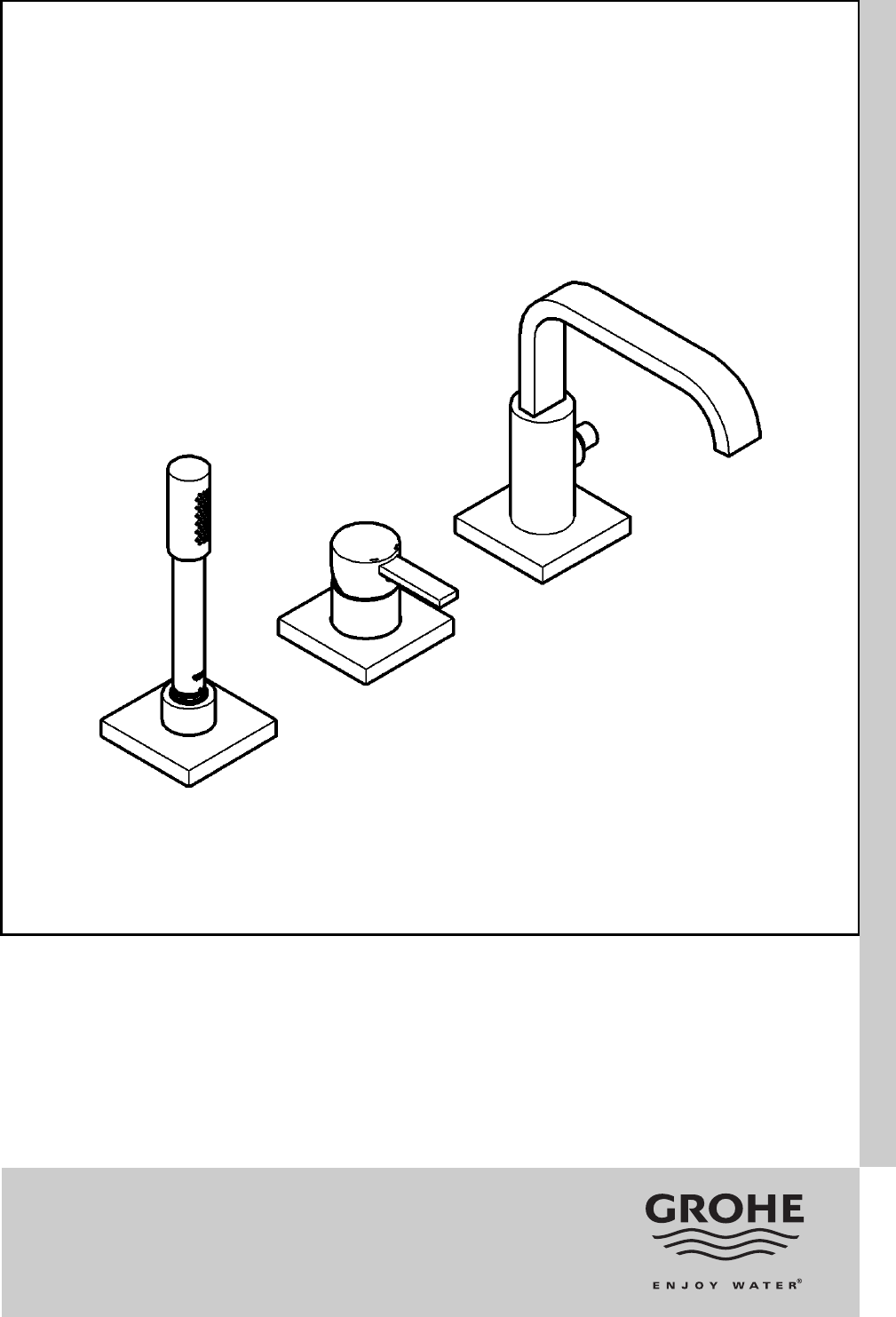

Allure 19 302 Allure English Français Español .....1 .....2 .....3 Design & Quality Engineering GROHE Germany 96.200.031/ÄM 223881/01.
Please pass these instructions on to the end user of the fitting! S.v.
1 5 A 3 41 m 2m 6 mm B 24 mm 24 m m 19 mm 24 m m 24 mm 46 mm 24 46 mm A1 B1 29 3 2 4 29 mm mm mm 7 8 9 O C 3m L G 3m m J K L 27 J I B K R S I1 mm 32 G1 P mm 32 II M J1 J H 27 mm m P1 D F N K mm
English Application Operation Operation is possible in conjunction with: • Pressurized storage heaters • Thermally controlled instantaneous heaters • Hydraulically controlled instantaneous heaters Operation with low-pressure storage heaters (displacement water heaters) is not possible. a) Lever Pull lever Press lever down Turn lever right Turn lever left Specifications • Max. flow - Spout approx. 24 l/min or 6.3 gpm - Handshower max. 9.5 l/min or 2.5 gpm • Flow pressure - min. 7.25 psi - recommended 14.
Français Domaine d'application Le service est possible en combinaison avec: • Des chauffe-eau à accumulateur sous pression • Des chauffe-eau instantanés à commande thermique • Des chauffe-eau instantanés à commande hydraulique Un service avec des systèmes d'eau chaude à écoulement libre n'est pas possible. Caractéristiques techniques • Débit maxi. - bec env. 24 l/min ou 6,3 gpm - douchette maxi. 9,5 l/min ou 2,5 gpm • Pression dynamique - mini.
Español Campo de aplicación Es posible el funcionamiento en conjunción con: • Acumuladores de presión • Calentadores instantáneos con control térmico • Calentadores instantáneos con control hidráulico No instalar con acumuladores de baja presión (calentadores de agua sin presión) Manejo a) Palanca Levantar la palanca = abierta (sale el agua) Bajar la palanca = cerrada Girar palanca hacia la derecha = agua fría Girar palanca hacia la izquierda = agua caliente Datos técnicos b) Inversor • Caudal máx
www.grohe.com Grohe America Inc. 241 Covington Drive Bloomingdale, IL 60108 U.S.A. Technical Services Phone: 630/582-7711 Fax: 630/582-7722 Grohe Canada Inc.
