Programmbeschreibung: Servoeinstellung
Spalte 4 „- Weg +“
In dieser Spalte wird der Servoweg für beide Seiten
gemeinsam oder für jede Seite getrennt eingestellt. Der
Einstellbereich beträgt 0 … 150 % des normalen Ser-
voweges. Die eingestellten Werte beziehen sich dabei
immer auf die Einstellungen in der Spalte „Mitte“.
Zur Einstellung eines symmetrischen, d. h. steuersei-
tenunabhängigen Weges, ist das zugehörige Bedien-
element (Steuerknüppel, Proportional-Drehgeber oder
Schalter) in eine Position zu bringen, in welcher der
markierende Rahmen beide Seiten der Wegeinstellung
umschließt.
Zur Einstellung eines asymmetrischen Weges ist das
betreffende Bedienelement (Steuerknüppel, Proporti-
onal-Drehgeber oder Schalter) auf die einzustellende
Seite zu bewegen, sodass der markierende Rahmen nur
den zu verändernden Wert umschließt.
Hinweis:
Ggf. ist im Menü »Gebereinstellung«, siehe nächste
Seite, einem an einen der Steuerkanäle 5 … 8 ange-
schlossenen Servo erst ein Geber zuzuweisen.
Mittels Antippen der zentralen SET-Taste der rechten
Touch-Taste aktivieren Sie die Werte-Einstellung. Das
Werte-Feld wird invers dargestellt. Mit den Auswahlta-
sten der rechten Touch-Taste verändern Sie Werte. Mit
einem erneuten Antippen der zentralen SET-Taste der
rechten Touch-Taste beenden Sie die Eingabe wieder.
Gleichzeitiges Antippen der Tasten  oder  der
rechten Touch-Taste (CLEAR) setzt im inversen Einga-
befeld veränderte Parameter auf 100 % zurück.
Wichtig:
Im Unterschied zum Menü »Gebereinstellung« bezie-
hen sich alle Einstellungen dieses Menüs ausschließlich

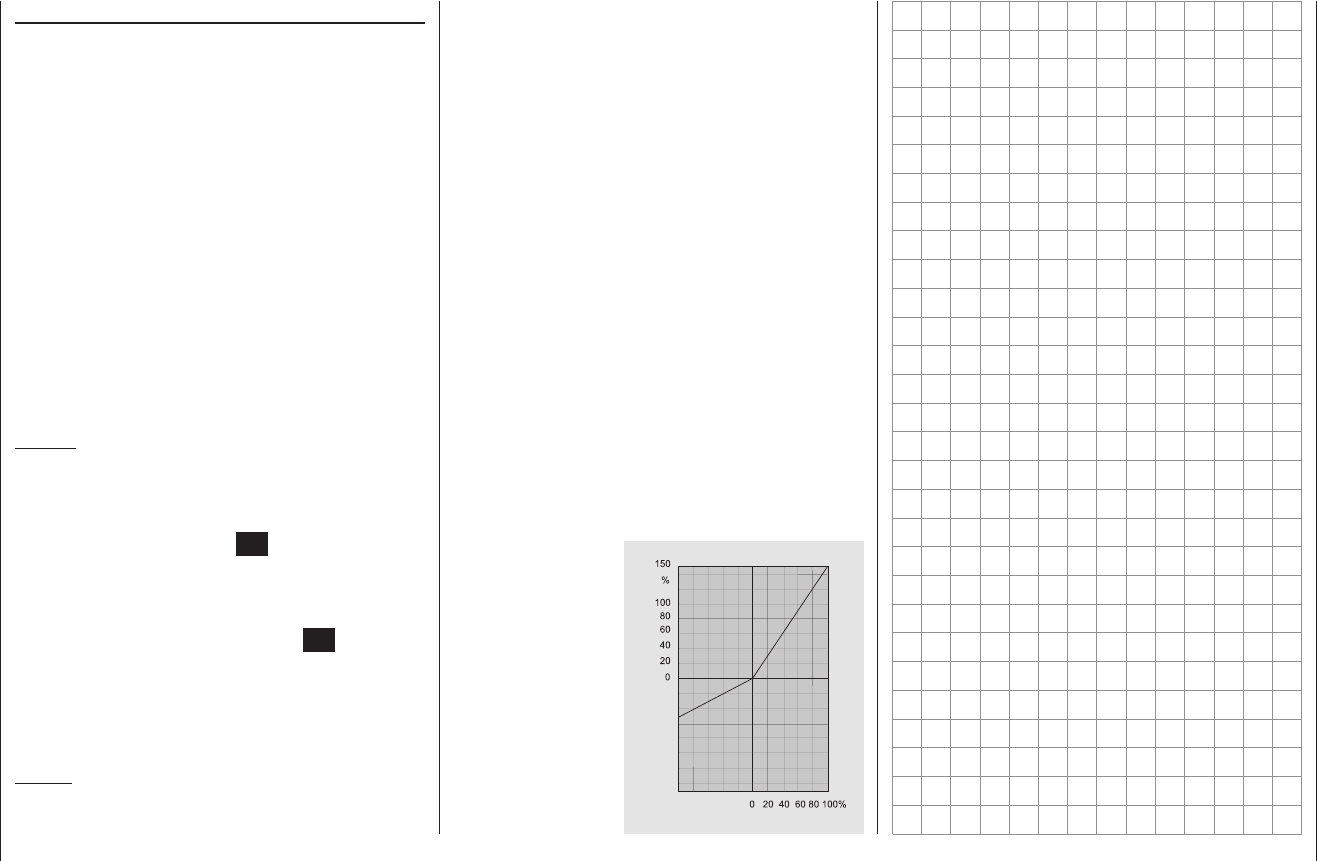

Die nebenstehende
Abb. zeigt ein Beispiel
einer seitenabhängigen
Servowegeinstellung:
-50 % und +150 %.
Geberweg
Servoweg
auf das betreffende Servo, unabhängig davon, wie das
Steuersignal für dieses Servo zustande kommt, also
entweder direkt von einem Bedienelement oder über
beliebige Mischfunktionen.
