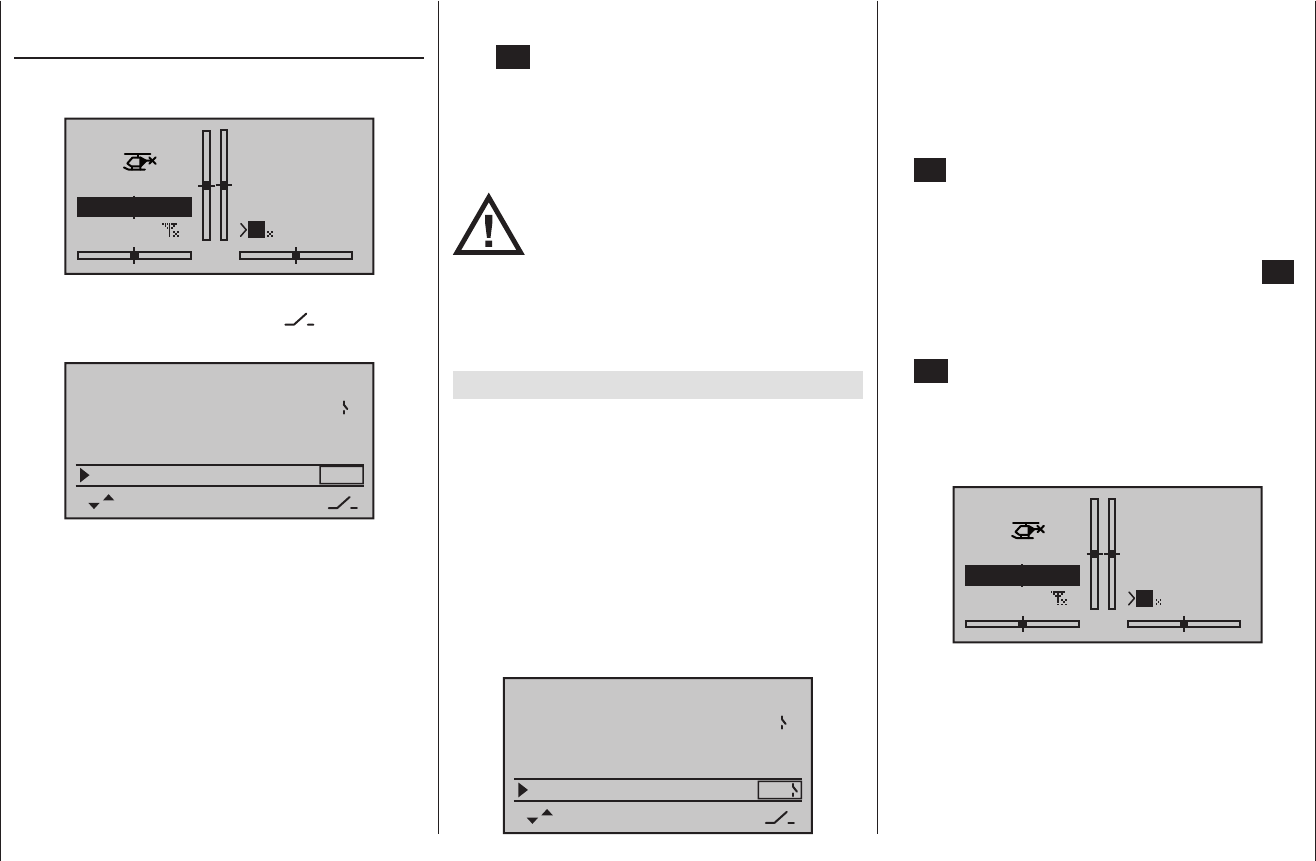

Programmbeschreibung: Grundeinstellung - Hubschraubermodell
• Die K1-Trimmung wirkt nur auf das Gasservo.
Uhren
In der Grundanzeige sind rechts im Display zwei Uhren
sichtbar: Eine Stoppuhr und eine Flugzeituhr.
STARLET
#02
0:00h
Stop
Flug
0:00
0:00
0.0V
5.5V
HoTT
M
Diesen beiden Uhren kann in der rechten, am unteren
Displayrand mit dem Schaltersymbol gekennzeich-
neten, Spalte der Zeile „Uhren“ …
Rotor-Drehr.
rechts
Pitch min hinten
Uhren 0:00 –––
Taumelsch.
M-Stopp
–125% +100%
3Sv(2Rol)
1
… ein Schalter oder Geberschalter zugewiesen wer-
den – z. B. der auf dem Gaslimiter befindliche Geber-
schalter „G3“ –, mit welchem die Uhren gemeinsam
gestartet und die Stoppuhr auch wieder gestoppt
werden kann.
Die Zuordnung eines Schalters bzw. Geberschalters
erfolgt, wie im Abschnitt „Geber-, Schalter- und Geber-
schalterzuordnung“ auf Seite 62 beschrieben.
Die Flugzeituhr, und ggf. die Speicherung von Tele-
metrie-Daten auf einer in den Kartenslot eingesetzten
Speicherkarte, Seite 25, startet immer gemeinsam mit
der Stoppuhr, läuft jedoch weiter, auch wenn die Stopp-
uhr angehalten (ausgeschaltet) wurde, und kann nur bei
angehaltener Stoppuhr durch Antippen der zentralen
Taste ESC der linken Touch-Taste gestoppt werden.
Angehaltene Uhren können mit gleichzeitigem Antippen
der Tasten der rechten Touch-Taste (CLEAR)
wieder auf den Startwert zurückgesetzt werden.
ACHTUNG:
Eventuelle Ansprüche können nur beim
Vorliegen einer Log-Datei berücksichtigt
werden, siehe Seite 8. Nutzen Sie
deshalb in Ihrem eigenen Interesse die Option der
parallel zur Flugzeituhr laufenden Speicherung von
Telemetrie-Daten auf der in den Kartenslot des
Senders eingesetzten SD-Karte.
Umschaltung zwischen „vorwärts“ und „rückwärts“
Vorwärts laufende Uhr (Stoppuhrfunktion)
Wird die Stoppuhr nach Schalterzuordnung mit dem
Anfangswert „0:00“ gestartet, läuft sie vorwärts bis
maximal 180 min und 59 s, um dann wieder bei 0:00 zu
beginnen.
Rückwärts laufende Uhr (Alarmtimerfunktion)
Im – linken – Minutenfeld wählen Sie die Startzeit zwi-
schen 0 und 180 min und im – rechten – Sekundenfeld
eine Startzeit zwischen 0 und 59 s (oder eine beliebige
Kombination davon):
Rotor-Drehr.
rechts
Pitch min hinten
Uhren 10:01 G3
Taumelsch.
M-Stopp
–125% +100%
3Sv(2Rol)
1
Gleichzeitiges Antippen der Tasten der rechten
Touch-Taste (CLEAR) setzt ggf. vorgenommene Einstel-
lungen auf „0“ bzw. „00“ zurück.
Vorgehensweise
1. Gewünschtes Eingabefeld mit den Auswahltasten
der linken oder rechten Touch-Taste anwählen.
2. SET in der Mitte der rechten Touch-Taste antippen.
3. Im nun inversen Minuten- bzw. Sekundenfeld mittels
der Auswahltasten der rechten Touch-Taste Zeitvor-
wahl treffen.
4. Eingabe beenden durch Antippen der zentralen SET-
Taste.
5. Nach dem Wechsel zurück in die Grundanzeige mit-
tels entsprechend häufigem Antippen der zentralen
ESC-Taste der linken Touch-Taste, tippen Sie bei an-
gehaltener Stoppuhr gleichzeitig auf die Tasten
der rechten Touch-Taste (CLEAR) damit die Stopp-
uhr auf die „Timer“-Funktion umschaltet, siehe rechts
oben in der folgenden Abbildung:
STARLET
#02
0:01h
Stop
Flug
10:01
0:00
0.0V
5.5V
HoTT
M
Die Stoppuhr startet nun nach Betätigung des zuge-
ordneten Schalters bei dem eingestellten Anfangswert
rückwärts („Timerfunktion“). Nach Ablauf der Zeit bleibt
der Timer nicht stehen, sondern läuft weiter, um die
nach 0:00 abgelaufene Zeit ablesen zu können. Zur
eindeutigen Unterscheidung wird diese invers angezeigt.
