82

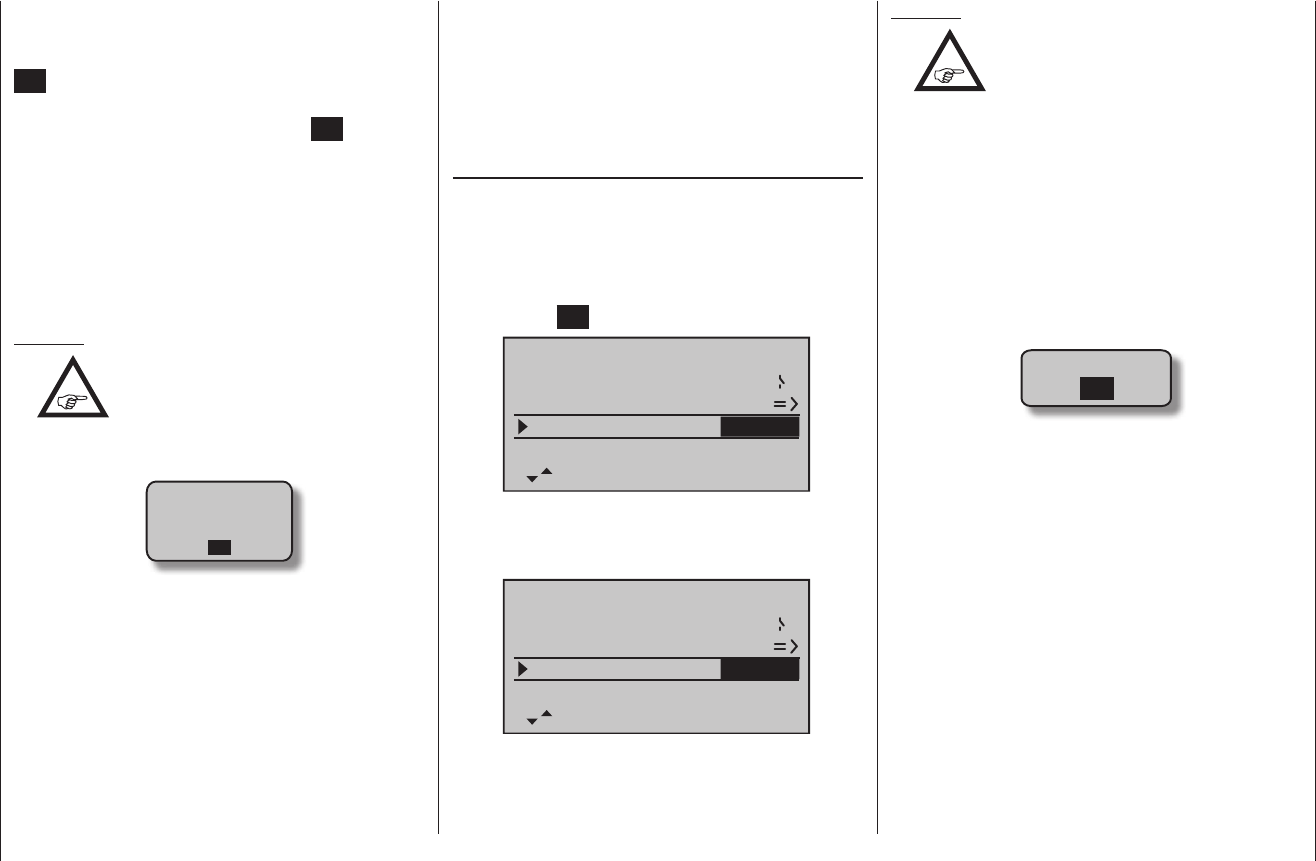

Programmbeschreibung: Grundeinstellung - Flächenmodell
Wählen Sie mit den Auswahltasten der linken oder
rechten Touch-Taste die zu ändernde Servo/Ausgang-
Kombination an und tippen Sie auf die zentrale Taste
SET der rechten Touch-Taste. Nun können Sie mit den
rechten Auswahltasten dem ausgewählten Ausgang das
gewünschte Servo (S) zuordnen und mit SET bestätigen
… oder mittels gleichzeitigem Antippen der Auswahlta-
sten oder der rechten Touch-Taste (CLEAR)
die Standardzuordnung wiederherstellen.
Eventuelle nachträgliche Einstellungsänderungen, wie
Servowegeinstellungen, Dual Rate/Expo, Mischer etc.,
müssen aber immer entsprechend der ursprüng-
lichen Empfängerbelegung vorgenommen werden!
Hinweise:
•
Die maximale Anzahl der zur Verfügung
stehenden Zeilen (Ausgänge) entspricht
der Anzahl der an den jeweiligen Empfän-
ger maximal anschließbaren Servos.
• Erscheint der Warnhinweis …
KANN
KEINE DATEN
EMPFANGEN
OK
…, dann besteht keine Telemetrieverbindung zu ei-
nem Empfänger. Schalten Sie ggf. Ihr HF-Modul und/
oder Ihre Empfangsanlage ein.
• Mit der als „Channel-Mapping“ bezeichneten emp-
fängerseitigen Kanal-Zuordnungs-Funktion des in
den Sender mx-16 HoTT integrierten »Telemet-
rie«-Menüs können die 8 Steuerfunktionen des Sen-
ders ebenfalls beliebig innerhalb eines Empfängers
wie auch auf mehrere Empfänger aufgeteilt oder
aber auch mehrere Empfängerausgänge mit dersel-
ben Steuerfunktion belegt werden, beispielsweise
um jedes Querruderblatt mit zwei Servos anstatt mit
nur einem einzelnen ansteuern zu können usw. Der
Übersichtlichkeit wegen wird jedoch dringend emp-
fohlen, nur von einer der beiden Optionen Gebrauch
zu machen.
Bindungs Typ
Ein „ungebundener“ Modellspeicher kann jederzeit von
der standardmäßig vorgegebenen speicherspezifischen
HoTT-Synchronisation auf senderspezifische, und
umgekehrt, umgestellt werden.
Wechseln Sie also ggf. in die Zeile „Bindungs Typ“ und
tippen Sie die SET-Taste der rechten Touch-Taste an:
Phase 4
Landung
6
Empf.Ausg.
geb.Empf.
–––
Phase 3 Speed
Bindungs Typ Modell
–––
Ändern Sie nun mit einer der Auswahltasten der linken
oder rechten Touch-Taste die Einstellung in „Global“
(oder umgekehrt):
Phase 4
Landung
6
Empf.Ausg.
geb.Empf.
–––
Phase 3 Speed
Bindungs Typ Global
–––
Hinweise:
•
„Global“, also senderspezifisch, gebun-
dene Empfänger reagieren auf die Signa-
le aller Modellspeicher „ihres“ Senders,
weshalb ab Firmwareversion V1801 aus Sicherheits-
gründen ein Modellwechsel nur noch nach Abschal-
ten der Empfangsanlage möglich ist.
• „Modell“-spezifisch gebundene Empfänger reagieren
ausschließlich auf die Signale des ihnen explizit zu-
gewiesenen Modellspeichers. Ein, ggf. unbeabsich-
tigter, Betrieb an einem nicht zugewiesenen Modell-
speicher ist daher NICHT möglich.
• Erscheint nach dem Aktivieren des Wertefeldes der
Zeile „Bindungs Typ“ der Hinweis …
neu binden
OK
…, ist an den aktuellen Modellspeicher noch ein
Empfänger gebunden. Löschen Sie also die beste-
hende Bindung zu einem Empfänger und wiederho-
len Sie den Vorgang.
• Das HoTT-Synchronisationsverhalten eines kopierten
oder importierten Modellspeichers ist von mehreren
Faktoren abhängig. Näheres dazu finden Sie in den
entsprechenden Abschnitten.
• Der jeweilige HoTT-Synchronisationstyp eines „ge-
bundenen“ Modellspeichers ist links vom Synonym
für den Empfängertyp im Menü »Modellauswahl«
erkennbar:
„Modell“-spezifisch gebundene Empfänger werden
mit einem „M“ und „global“, d. h. senderweit, gebun-
dene Empfänger mit einem „G“ gekennzeichnet.
Zur Illustration dessen sind in der nachfolgenden Ab-
