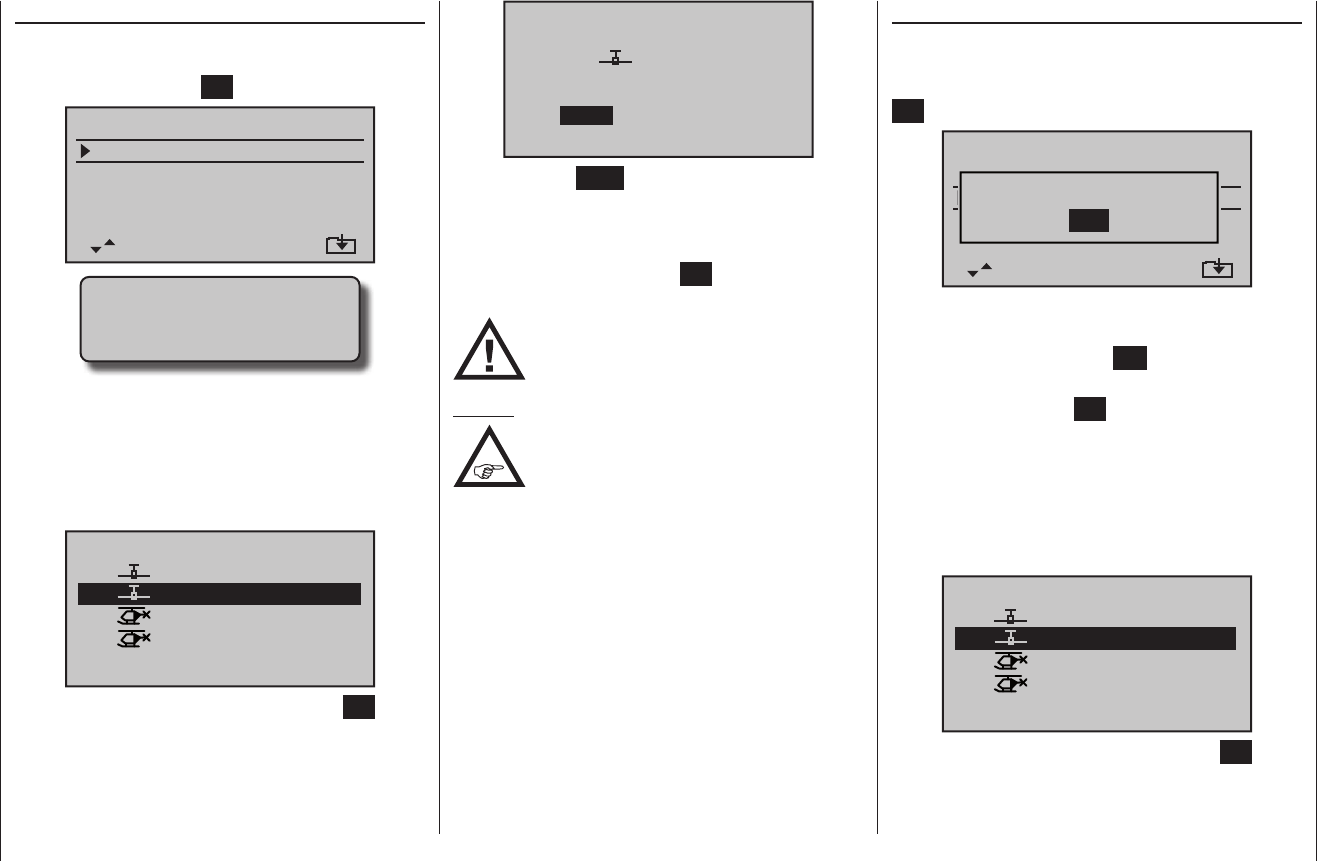

Programmbeschreibung: Modellspeicher
Soll Modell
ULTIMATE
gelöscht werden ?
NEIN
JA
02
… erscheint. Mit NEIN brechen Sie den Vorgang ab
und kehren zur vorherigen Bildschirmseite zurück.
Wählen Sie dagegen mit der -Taste der linken oder
rechten Touch-Taste JA an und bestätigen diese Wahl
mit einem kurzen Antippen der SET-Taste, wird der
ausgewählte Modellspeicher gelöscht:
Dieser Löschvorgang ist unwiderruflich.
Alle Daten in dem ausgewählten Modell-
speicher werden dabei komplett gelöscht.
Hinweis:
Soll der gerade aktive Modellspeicher
gelöscht werden, muss unmittelbar anschlie-
ßend an den Löschvorgang ein Modelltyp
„Fläche“ oder „Heli“ definiert werden. Wird dagegen ein
nicht aktiver Speicherplatz gelöscht, so erscheint dieser
anschließend in der Modellauswahl als „frei“.
Modell löschen
Wählen Sie mit den Auswahltasten der linken oder
rechten Touch-Taste das Untermenü „Modell löschen“
an und tippen Sie auf die SET-Taste.
Modell aufrufen
Modell löschen
Kopier. Mod–>Mod
=>
=>
=>
Export zu SD
Import von SD
=>
=>
=>
=>
Achtung!
Schalten Sie zuerst
den Empfänger aus!
Erscheint diese Meldung, besteht noch eine aktive
Verbindung zu einem Empfänger. Schalten Sie also Ihre
Empfangsanlage ab und warten Sie, bis kurz darauf die
Anzeige selbsttätig ausgeblendet wird.
Zu löschendes Modell mit den Auswahltasten der
linken oder rechten Touch-Taste auswählen, …
01
03
04
ULTIMATE
02
GRAUBELE
STARLET
BELL47G
Zu löschendes Modell:
E08
E08
–––
E08
M
M
M
G
… worauf nach einem weiteren Antippen der SET-Taste
die Sicherheitsabfrage …
Kopieren Modell Modell
Wechseln Sie mit den Auswahltasten der linken
oder rechten Touch-Taste in die Zeile des Untermenüs
„Kopieren Modell Modell“ und tippen Sie dann die
SET-Taste an:
Modell aufrufen
ll l
=>
>
>
Import von SD
>
>
>
>
schaltet HF AUS
OK
Erscheint diese Meldung, ist das HF-Modul des Senders
aktiv.
Mittels Antippen der zentralen ESC-Taste der linken
Touch-Taste brechen Sie den Vorgang ab.
Mit kurzem Antippen der SET-Taste der rechten Touch-
Taste schalten Sie dagegen die HF aus und das aufge-
rufene Menu öffnet sich. Schalten Sie aus Sicherheits-
gründen jedoch zuvor eine ggf. in Betrieb befindliche
Empfangsanlage ab.
Zu kopierendes Modell mit den Auswahltasten der
linken oder rechten Touch-Taste auswählen, …
01
03
04
ULTIMATE
02
GRAUBELE
STARLET
BELL47G
Kopieren von Modell:
E08
E08
–––
E08
M
M
G
M
… worauf nach einem weiteren Antippen der SET-
Taste der rechten Touch-Taste im Fenster „Kopieren
nach Modell:“ der Zielspeicher mit den Auswahltasten
der linken oder rechten Touch-Taste auszuwählen
