65

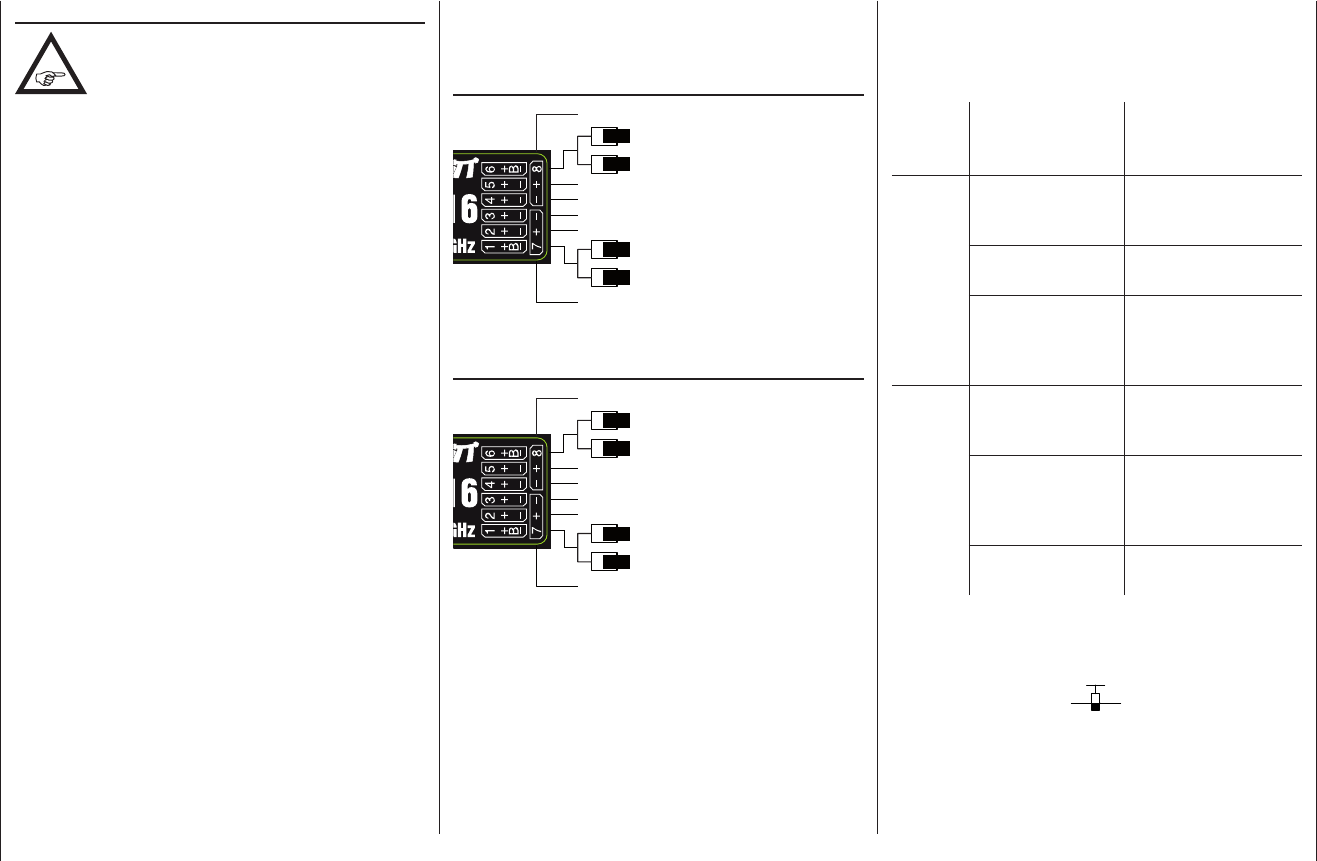

Flächenmodelle - Empfängerbelegung
Installationshinweise
Die Servos MÜSSEN in der hier abgebil-
deten Reihenfolge am Empfänger ange-
schlossen sein.
Nicht benötigte Ausgänge werden einfach nicht belegt.
Insbesondere gilt:
• Bei Verwendung von nur 1 Querruderservo bleibt der
Empfängerausgang 5 für das rechte Querruder frei
bzw. kann – sofern im Menü »Grundeinstellung«
„1 QR“ gewählt wurde – ggf. anderweitig belegt
werden.
• Bei Verwendung von nur 1 Wölbklappenservo bleibt
der Empfängerausgang 7 für die rechte Wölbklappe
ZWINGEND frei, sofern im Menü »Grundeinstel-
lung« „2QR 2WK“ gewählt wurde.
Beachten Sie darüber hinaus die Hinweise auf den
folgenden Seiten.
Empfängerbelegung von Modellen mit bis zu 2 Quer-
ruder und 2 Wölbklappen sowie vom Leitwerkstyp
„normal“, V-Leitwerk oder mit zwei Höhenruderser-
vos („2 HR Sv“)
Bremsklappen- oder Motorservo
oder Regler bei Elektroantrieb
frei oder Wölbklappe rechts oder Sonderf.
frei oder Wölbklappe oder WK links
Seitenruder oder Seite/Höhe rechts
Querruder oder Querruder links
Höhenruder oder Seite/Höhe links
Querruder rechts
frei oder 2. Höhenruder oder Sonderfunktion
Empfängerstromversorgung
Empfängerstromversorgung
Empfängerbelegung von Modellen vom Leitwerkstyp
„Delta/Nurflügel“ mit bis zu 2 Wölbklappen
Bremsklappen- oder Motorservo
oder Regler bei Elektroantrieb
frei oder Wölbklappe rechts oder Sonderf.
frei oder Wölbklappe oder WK links
frei oder Seitenruder
Querruder / Höhenruder links
Querruder / Höhenruder rechts
frei oder Sonderfunktion
frei oder Sonderfunktion
Empfängerstromversorgung
Empfängerstromversorgung
Bedingt durch den unterschiedlichen Einbau der Servos
und Ruderanlenkungen kann anfangs die Servolauf-
richtung bestimmter Servo verkehrt sein. Nachfolgende
Tabelle gibt Hinweise zur Abhilfe.
Modell
Typ
Servo mit
falscher
Drehrichtung
Abhilfe
V-Leit-
werk
Seiten- und
Hö henruder verkehrt
Servo 3 + 4 im Menü
»Servoeinstellung«
umpolen
Seitenruder richtig,
Höhenruder verkehrt
Servo 3 + 4 am Empfän-
ger vertauschen
Höhenruder richtig,
Seitenruder verkehrt
Servo 3 + 4 im Menü
»Servoeinstellung«
umpolen UND am Emp-
fänger vertauschen
Delta,
Nurflügel
Höhen- und Querru-
der verkehrt
Servo 2 + 3 im Menü
»Servoeinstellung«
umpolen
Höhenruder richtig,
Querruder verkehrt
Servo 2 + 3 im Menü
»Servoeinstellung«
umpolen UND am Emp-
fänger vertauschen
Querruder richtig,
Höhenruder verkehrt
Servo 2 + 3 am Empfän-
ger vertauschen
Alle für ein Flächenmodell relevanten Menüs sind bei
den „Programmbeschreibungen“ mit dem Symbol eines
Flächenflugzeuges …
… gekennzeichnet, sodass Sie sich bei einer Flächen-
modellprogrammierung nur mit diesen Menüs befassen
müssen.
