Flächenmodelle
Flächenmodelle

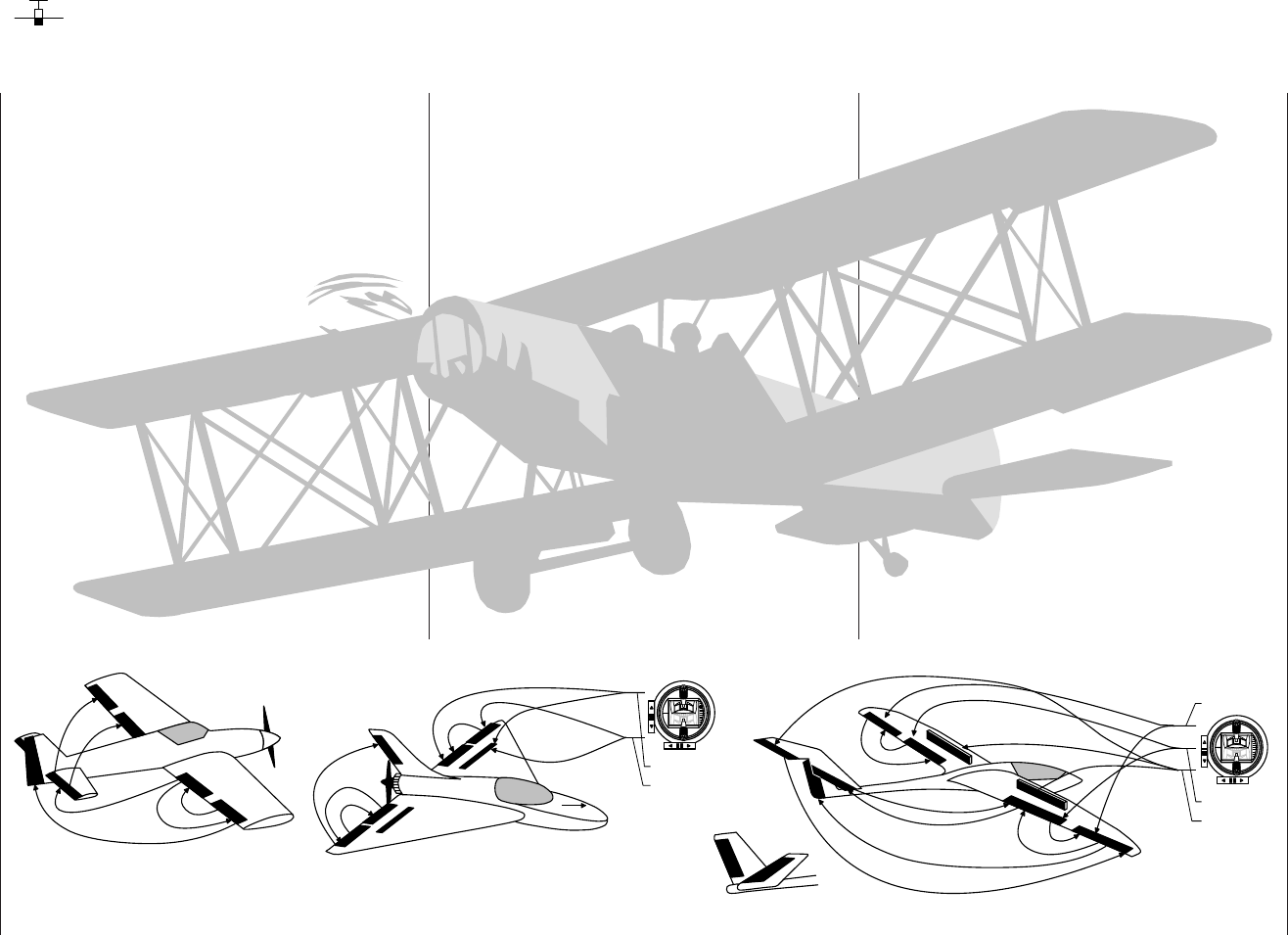

Bis zu zwei Querruder- und zwei Wölbklappenservos bei
Normalmodellen sowie V-Leitwerk- und Nurflügel/Delta-
Modelle mit bis zu zwei Quer-/Höhenruder- und zwei
Wölbklappenservos werden komfortabel unterstützt.
Der größte Teil der Motor- und Segelflugmodelle wird je-
doch zum Leitwerkstyp „normal“ gehören und mit jeweils
einem Servo an Höhen-, Seitenruder und Motordrossel
oder mit elektronischem Fahrtregler (bzw. Bremsklappen
beim Segelflugmodell) sowie 2 Querruderservos ausge-
stattet sein. Darüber hinaus gestattet der Leitwerkstyp „2
HR Sv“ den Anschluss von zwei Höhenruderservos an
den Empfängerausgängen 3 und 8.
Bei Betätigung der Querruder und fallweise der Wölb-
klappen mit jeweils zwei getrennten Servos können die
Querruderausschläge beider Klappenpaare im Menü
»Flächenmix«, ab Seite 114, differenziert, ein Ruder-
ausschlag nach unten also unabhängig vom Ausschlag
nach oben eingestellt werden.
Schließlich kann die Stellung von Wölbklappen über
einen der Geber CTRL 6 … 10 gesteuert werden. Alter-
nativ steht für die Wölbklappen, Quer- und Höhenruder
auch eine phasenabhängige Trimmung im Menü »Pha-
sentrim« zur Verfügung.
Wenn das Modell ein V-Leitwerk anstelle des normalen
Leitwerks besitzt, ist im Menü »Grundeinstellung«, ab
Seite 76, der Leitwerkstyp „V-Leitwerk“ auszuwählen,
der die Steuerfunk tionen Höhen- und Seitenruder so
miteinander verknüpft, dass jede der beiden Leitwerks-
klappen – durch je ein separates Servo angesteuert – so-
wohl Höhen- als auch Seitenruderfunktion übernimmt.
Bei den Delta- und Nurflügelmodellen wird die Quer-
und Höhenruderfunktion über je eine gemeinsame
Ruderklappe an der Hinterkante der rechten und linken
Tragfläche ausgeführt. Das Programm enthält die ent-
sprechenden Mischfunktionen der beiden Servos.
Bis zu 4 Flugphasen können in jedem der 20 Modell-
speicherplätze programmiert werden.
Die digitale Trimmung wird flugphasenspezifisch bis
auf die K1-Trimmung abgespeichert. Die K1-Trimmung
erlaubt simples Wiederfinden einer Leerlaufvergaserein-
stellung.
Zwei Uhren stehen für den Flugbetrieb ständig zur Ver-
fügung. Ebenso wird die seit dem letzten Ladevorgang
verstrichene Senderbetriebszeit angezeigt.
Alle Geber (CTRL) und Schalter (SW) des Senders kön-
nen im Menü »Gebereinstellung«, Seite 100, beinahe
beliebig den Eingängen 5 … 8 zugewiesen werden.
„Dual Rate“ und „Exponential“ für Quer-, Seiten- und
Höhenruder sind getrennt programmier- und flugpha-
senspezifisch zwischen jeweils zwei Varianten umschalt-
bar.
Neben 3 freien Mischern stehen – abhängig vom Mo-
delltyp – im Menü »Flächenmix« bis zu 12 weitere, fest
definierte Misch- und Koppelfunktionen zur Verfügung:
1. Querruderdifferenzierung (schaltbar)
2. Wölbklappendifferenzierung (schaltbar)
3. Querruder  Seitenruder (schaltbar)
4. Querruder  Wölbklappe (schaltbar)
5. Bremse  Höhenruder (schaltbar)
6. Bremse  Wölbklappe (schaltbar)
7. Bremse  Querruder (schaltbar)
8. Höhenruder  Wölbklappe (schaltbar)
9. Höhenruder  Querruder (schaltbar)
10. Wölbklappe  Höhenruder (schaltbar)
11. Wölbklappe  Querruder (schaltbar)
12. Differenzierungsreduktion
H
ö
h
e

W
ö
l
b
W
ö
l
b

H
ö
h
e
W
ö
l
b

Q
u
e
r
Q
u
e
r

W
ö
b
Q
u
e
r

S
e
i
t
e
H
ö
h
e

Q
u
e
r
links
rechts
H
ö
h
e

W
ö
l
b
W
ö
l
b

H
ö
h
e
Q
u
e
r

S
e
i
t
e
Q
u
e
r

W
ö
l
b
Bremskl.  Wölb
Bremskl.
 Höhe
Bremskl.-Funktion 1
links
rechts
Seite/Höhe
V-Leitwerk
H
ö
h
e

Q
u
e
r
Q
u
e
r

S
e
i
t
e
W
ö
l
b

H
ö
h
e
H
ö
h
e

W
ö
l
b
Q
u
e
r

W
ö
l
b
W
ö
l
b

Q
u
e
r
W
ö
l
b

Q
u
e
r
Q
u
e
r

W
ö
l
b
Bremskl.  Wölb
Bremskl.
 Höhe
Bremskl.  Quer
