Installationshinweise

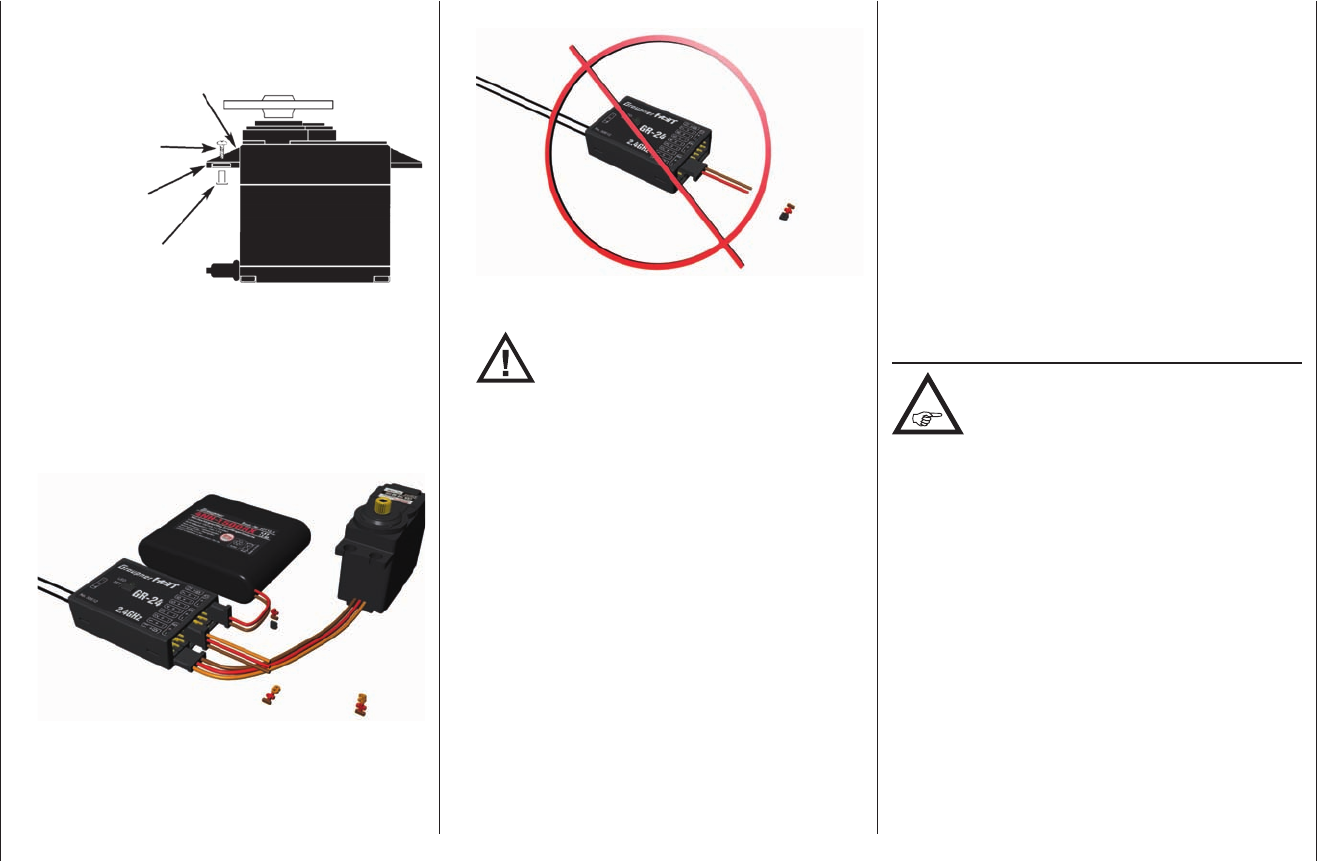

… aber keinesfalls so:
ACHTUNG:
Beim hier beispielhaft abgebildeten
Empfänger GR-24 werden nur an den
Anschlüssen 8 bis 10 Servos oder andere
Komponenten waagerecht angeschlossen. KEINES-
FALLS dürfen an den übrigen Anschlüssen 1 bis 7,
11 und 12 Komponenten und insbesondere der
Empfängerakku quer angeschlossen werden wie in
obiger Abbildung demonstrativ gezeigt. Gleiches gilt
für die Anschlüsse 1 … 6 des Empfängers GR-12L.
Ein Anstecken „quer“ über 2 bis 3 Anschlüsse
hinweg, führt sofort zu einem Kurzschluss des
Empfängerakkus; der Zerstörung ggf. angeschlosse-
ner Komponenten sowie dem sofortigen Verlust von
Garantieansprüchen.
Die Reihenfolge, in der die Servos anzuschließen sind,
ist modelltypabhängig vorgegeben. Beachten Sie dazu
die Anschlussbelegungen auf den Seiten 65 und
67.
Beachten Sie darüber hinaus die Sicherheitshinweise
auf den Seiten 4 … 11.
Um unkontrollierte Bewegungen der an der Empfangs-
anlage angeschlossenen Servos zu vermeiden, bei der
Inbetriebnahme
zuerst den Sender
dann den Empfänger einschalten
und bei Einstellung des Betriebs
erst den Empfänger
dann den Sender ausschalten.
Achten Sie beim Programmieren des Senders unbedingt
darauf, dass Elektromotoren nicht unkontrolliert anlaufen
können oder ein mit einer Startautomatik betriebener
Verbrennungsmotor nicht unbeabsichtigt startet. Trennen
Sie sicherheitshalber den Antriebsakku ab bzw. unter-
brechen Sie die Treibstoffzufuhr.
Stromversorgung der Empfangsanlage
Ein sicherer Modellbetrieb setzt u. a. eine
zuverlässige Stromversorgung voraus. Sollte
trotz leichtgängiger Gestänge, vollem Akku,
Akku-Anschlusskabel mit genügend Querschnitt, mini-
malen Übergangswiderständen an den Steckverbin-
dungen usw. die auf dem Senderdisplay angezeigte
Empfängerspannung immer wieder einbrechen bzw.
generell (zu) niedrig sein, beachten Sie bitte die nachfol-
genden Hinweise:
Achten Sie zuvorderst darauf, dass die Akkus bei
Aufnahme des Modellbetriebs stets vollgeladen sind.
Achten Sie auch auf widerstandsarme Kontakte und
Schalter. Messen Sie ggf. den Spannungsabfall über
das verbaute Schalterkabel unter Last, da dabei selbst
hochbelastbare, neue Schalter einen Spannungsabfall
von bis zu 0,2 Volt verursachen. Infolge von Alterung
und Oxydation der Kontakte kann sich dieser Wert auf
ein mehrfaches erhöhen. Zudem „nagen“ andauernde
Vibrationen und Erschütterungen an den Kontakten
Sie, wie ein Servo richtig montiert wird. Die Messing-
lager werden von unten in die Gummitüllen einge-
schoben.
Befestigungslasche
Schraube
Gummitülle
Messing-Hohllager
4. Die Servoarme müssen im gesamten Ausschlagbe-
reich frei beweglich sein. Achten Sie darauf, dass kei-
ne Gestängeteile den freien Servoausschlag behin-
dern können.
5. Schließen Sie das bzw. die Stromversorgungskabel
des Empfängers wie auch die Servo-Anschlusskabel
wie nachfolgend abgebildet am Empfänger an, …
