Inbetriebnahme des Empfängers
Inbetriebnahme des Empfängers
Vorbemerkungen zum GR-16-Empfänger
Empfangsanlage
Im Lieferumfang des Fernsteuer-Sets mx-16 HoTT ist
ein bidirektionaler 2,4-GHz-Empfänger vom Typ GR-16
HoTT für den Anschluss von bis zu 8 Servos sowie ein
Empfänger GR-12L HoTT für den Anschluss von bis zu
6 Servos enthalten.
Nachdem Sie den dem Set beiliegenden HoTT-Emp-
fänger GR-16 eingeschaltet haben und „sein“ Sender
nicht in Reichweite bzw. ausgeschaltet oder ggf. auch
nur der „falsche“ Modellspeicher im eingeschalteten
Sender aktiv ist, leuchtet dessen rote LED für ca. eine
Sekunde konstant und beginnt dann langsam zu blinken.
Dies bedeutet, dass (noch) keine Verbindung zu einem
Graupner-HoTT-Sender besteht. Ist eine Verbindung
hergestellt, leuchtet eine grüne LED dauerhaft und die
rote erlischt.
Um eine Verbindung zum Sender aufbauen zu können,
muss standardmäßig ein Graupner-HoTT-Empfänger
zunächst mit „seinem“ Modellspeicher in „seinem“
Graupner-HoTT-Sender „verbunden“ werden. Diesen
Vorgang bezeichnet man als „Binding“, siehe Seite 83
bzw. 93. Dieses „Binding“ ist allerdings nur einmal je
Empfänger-/Modellspeicher-Kombination oder – nach
entsprechender Umstellung eines oder mehrerer Mo-
dellspeicher, siehe Seite 82 bzw. 93 – auch nur je
Empfänger-/Sender-Kombination erforderlich und wurde
bei dem im Set enthaltenen Empfänger GR-16 HoTT
bereits werkseitig für den Modellspeicher 1 vorgenom-
men, sodass Sie das „Binden“ nur bei weiteren Emp-
fängern oder einem Speicherplatzwechsel durchführen
müssen (und jederzeit wiederholen können).

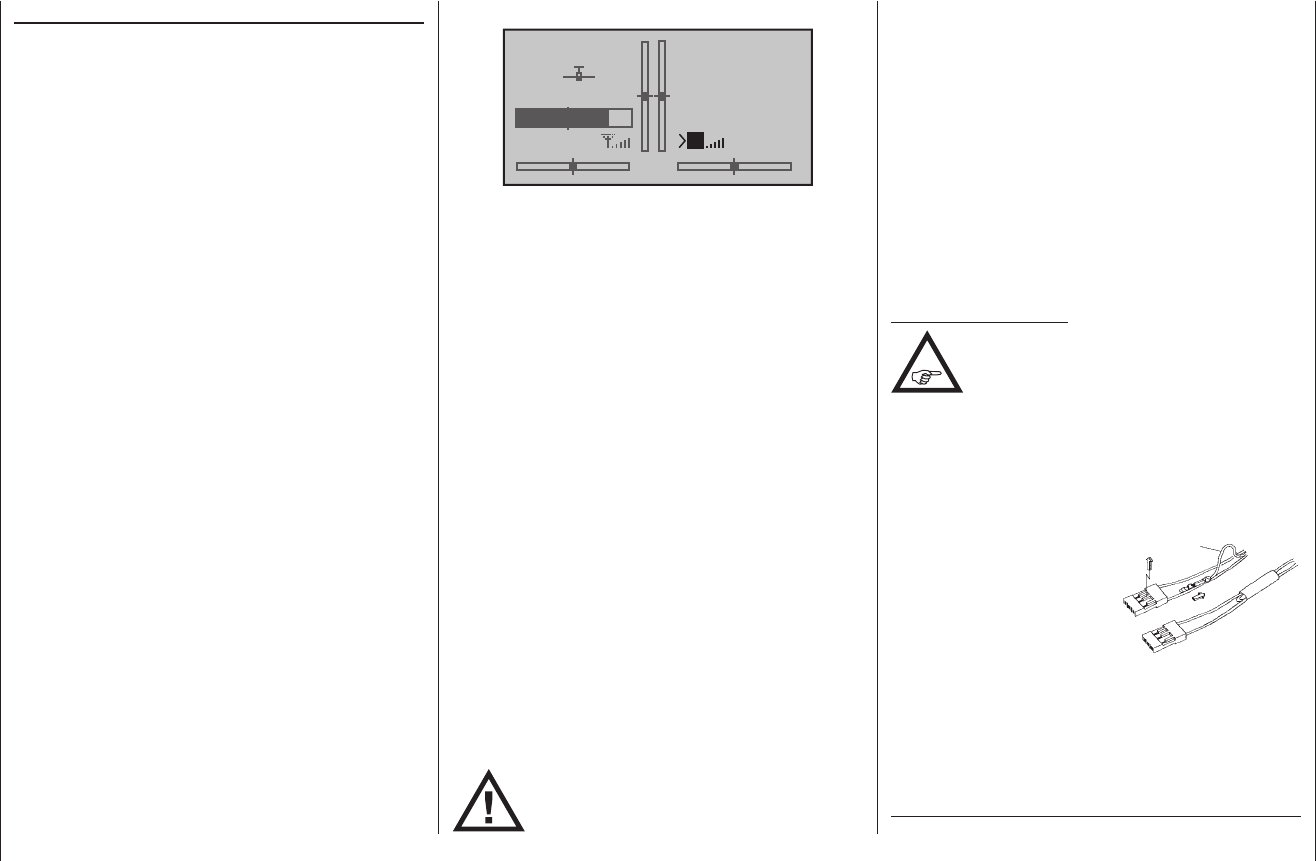

Bordspannungsanzeige
Die aktuelle Spannung der Empfängerstromversorgung
wird bei bestehender Telemetrie-Verbindung rechts im
Display des Sender angezeigt.
#01
2:22h
Stop
Flug
0:00
0:00
5.5V
5.2V
M
HoTT
Temperaturwarnung
Sinkt die Temperatur des Empfängers unter einen
per »Telemetrie«-Menü, Seite 160, im Empfänger
einstellbaren Grenzwert (standardmäßig -10 °C) oder
übersteigt diese die ebenfalls im Empfänger einstellbare
obere Warnschwelle (standardmäßig +55 °C), erfolgt
eine Warnung durch den Sender in Form eines gleich-
mäßigen Piepsen im Rhythmus von ca. einer Sekunde.
Servoanschlüsse und Polarität
Die Servoanschlüsse der Graupner-HoTT-Empfänger
sind nummeriert. Die Versorgungsspannung ist über
sämtliche nummerierten Anschlüsse durchverbunden.
Das Stecksystem ist verpolungssicher. Achten Sie beim
Einstecken der Stecker auf die kleinen seitlichen Fasen.
Wenden Sie auf keinen Fall Gewalt an.
Die Anschlüsse mit der Bezeichnung „1+B-“ sowie
"6+B-" sind für den Akkuanschluss vorgesehen. Über
ein V- bzw. Y-Kabel Best.-Nr.: 3936.11 kann aber an
beiden Anschlüsse auch das entsprechende Servo
gemeinsam mit der Stromversorgung angeschlossen
werden.
ACHTUNG:
Verpolen Sie diese Anschlüsse nicht! Der
Empfänger und ggf. daran angeschlos-
sene Geräte können zerstört werden.
Die Versorgungsspannung ist über sämtliche numme-
rierten Anschlüsse durchverbunden.
Die Funktion jedes einzelnen Kanals wird bestimmt
durch den verwendeten Sender, nicht durch den Emp-
fänger. Nicht nur der Gasservoanschluss ist je nach
Fabrikat und Modelltyp unterschiedlich. Bei Graup-
ner-Fernsteuerungen liegt dieser beispielsweise beim
Flächenmodell auf Kanal 1 und beim Helikopter auf
Kanal 6.
Beachten Sie die Einbauhinweise zum Empfänger und
zu den Empfängerantennen sowie zur Servomontage
auf Seite 54.
Abschließender Hinweis:
Falls Sie parallel zum Empfängerakku einen
Drehzahlsteller mit integriertem BEC*-Sys-
tem verwenden, muss drehzahlstellerabhän-
gig gegebenenfalls der Pluspol (rotes Kabel) aus dem
3-poligen Stecker herausgelöst werden. Beachten Sie
diesbezüglich unbedingt die entsprechenden Hinweise in
der An leitung des verwendeten Drehzahlstellers.
rot
1
2
3
Mit einem kleinen Schraubendreher vorsichtig die
mittlere Lasche des Steckers
etwas anheben (1), rotes
Kabel herausziehen (2) und
mit Isolierband gegen
mögliche Kurzschlüsse
sichern (3).
Reset
Um einen Reset des Empfängers durchzuführen, Drü-
cken und Halten Sie den SET-Taster auf der Oberseite
des Empfängers, während Sie dessen Stromversorgung
einschalten.
* Battery Elimination Circuit
