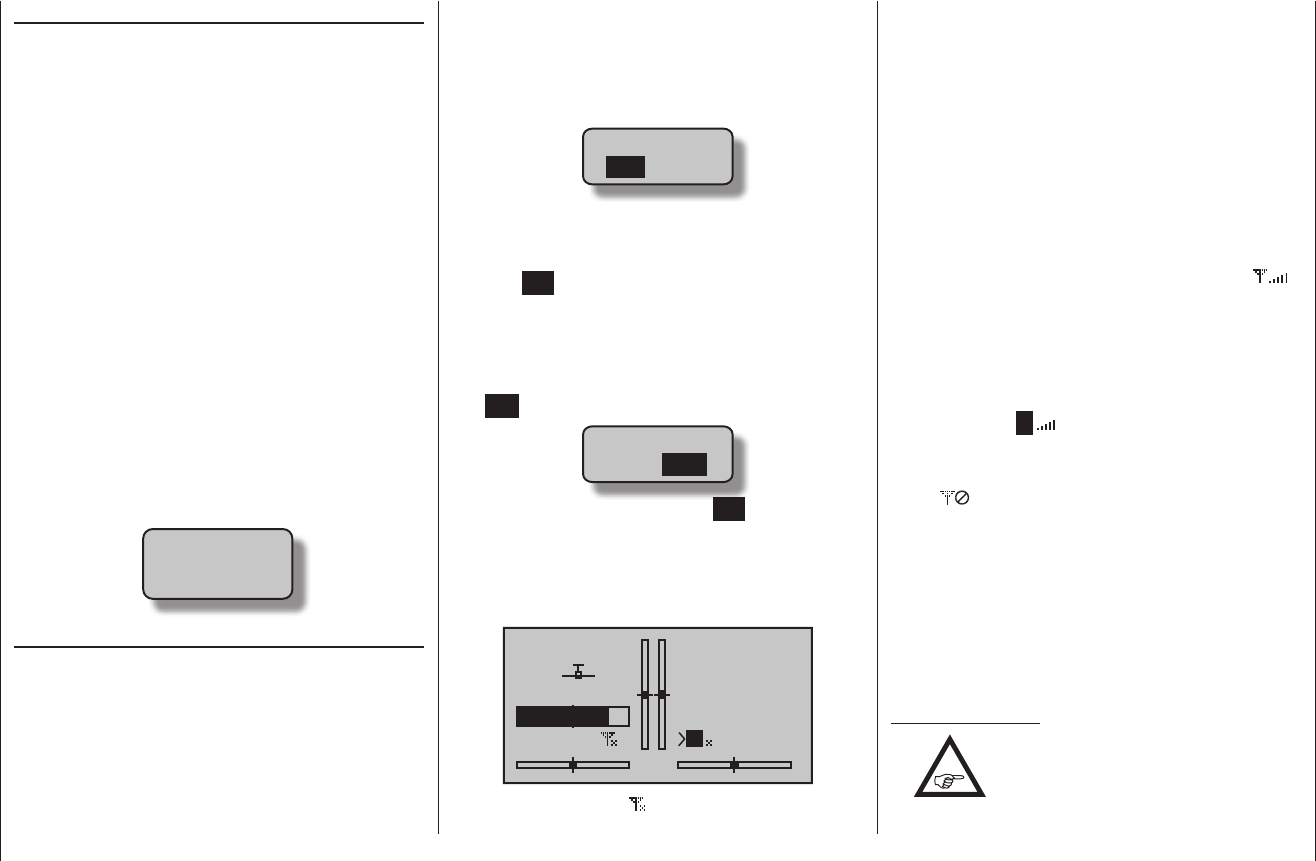

Inbetriebnahme des Senders
Vorbemerkungen
Theoretisch erlaubt das Graupner-HoTT-System den
gleichzeitigen Betrieb von mehr als 200 Modellen bzw.
Fernsteuersystemen. Aufgrund des zulassungsbeding-
ten funktechnischen Mischbetriebes im 2,4-GHz-ISM-
Band wird aber diese Anzahl in der Praxis erheblich
geringer sein. Der limitierende Faktor dürfte letztendlich
doch die Größe des zur Verfügung stehenden Gelän-
des sein. In der Regel werden aber ggf. immer noch
mehr Modelle im 2,4-GHz-Band gleichzeitig betrieben
werden können als ehemals in den konventionellen
35-/40-MHz-Frequenzbereichen.
Akku geladen?
Da der Sender mit nur teilgeladenem Akku ausgeliefert
wird, müssen Sie ihn unter Beachtung der Ladevor-
schriften auf Seite 16 aufladen. Ansonsten ertönt bei
Unterschreiten einer bestimmten Spannung, die in der
Zeile „Warnschwelle Akku“ des Menüs »Allg. Einst.«,
Seite 144, eingestellt werden kann, bereits nach kurzer
Zeit ein Warnsignal und eine entsprechende Meldung
wird in der Grundanzeige eingeblendet.
Akku muss
geladen
werden !!
Senderinbetriebnahme
Ab Firmwareversion V 1.790 wird nach dem Einschalten
des Senders bei einem Flächenmodell vom Typ „Motor
an K1 vorne/hinten“ die Position des an Ausgang 1 bzw.
bei einem Helimodell die des an Ausgang 6 angeschlos-
senen Gasservos überprüft. Sollte sich das jeweilige
Servo außerhalb des Leerlaufbereichs befinden und
somit die Gefahr eines hochlaufenden Motors bestehen,
bleibt aus Sicherheitsgründen das HF-Modul abgeschal-
tet.
In allen anderen Fällen wird mit dem Einschalten des
Senders auch das HF-Modul aktiviert und im Zentrum
des Senderdisplays erscheint wie bisher die Anzeige:
HF EIN/AUS?
AUS
EIN
Sie können nun wahlweise warten bis die Anzeige nach
einigen Sekunden automatisch ausgeblendet wird, oder
manuell die Wartezeit verkürzen, indem Sie die zentra-
len Taste SET der rechten Touch-Taste antippen.
Innerhalb dieses Zeitraumes können Sie ggf. aber auch
die HF-Abstrahlung ausschalten, indem Sie mit der
Taste  oder  der rechten Touch-Taste das schwarze
Feld nach rechts verschieben, sodass EIN nun normal
und AUS invers dargestellt wird:
HF EIN/AUS?
EIN AUS
Durch Antippen der zentralen Taste SET der rechten
Touch-Taste schalten Sie nun das HF-Modul aus.
Die Farbe der zwischenzeitlich blau leuchtenden zen-
tralen LED wechselt wieder nach rot und parallel dazu
befinden Sie sich in der Grundanzeige des Senders:
#01
0:33h
Stop
Flug
0:00
0:00
0.0V
5.2V
HoTT
M
Die Symbolkombination bedeutet, dass der aktuell
Inbetriebnahme des Senders
Vorbemerkungen zum Sender mx-16 HoTT
aktive Modellspeicher bereits mit einem Graupner-
HoTT-Empfänger „verbunden“ wurde, derzeit aber keine
Verbindung zu diesem Empfänger besteht. (Wir haben
ja zuvor die HF-Abstrahlung beispielhaft abgeschaltet!)
Wurde dagegen der Sender eingeschaltet, ohne die
HF-Abstrahlung abzuschalten, leuchtet die zentrale LED
intensiv blau und der symbolische Sendemast blinkt.
Parallel dazu ertönt solange ein akustisches Warnsignal,
bis eine Verbindung zum entsprechenden Empfänger
hergestellt worden ist. Sobald diese Verbindung besteht,
erscheint anstelle des „x“ am Fuss der symbolischen
Antenne eine Feldstärkenanzeige, beispielsweise
,
und die optischen und akustischen Warnsignale werden
beendet.
In der gleichen Zeile rechts erscheint bei bestehender
Telemetrie-Verbindung eine gleichartige Anzeige der
Empfangsstärke des vom Empfänger kommenden Tele-
metrie-Signals (>M
) sowie die aktuelle Spannung
der Empfängerstromversorgung.
Erscheint dagegen in der Anzeige die Symbolkombi-
nation
und die zentrale LED leuchtet konstant rot,
ist der aktuell aktive Modellspeicher derzeit mit keinem
Empfänger „verbunden“.
Unterspannungswarnung
Sinkt die Senderspannung unter einen bestimmten, im
Menü »Allg.Einst.«, Seite 144, einstellbaren Wert,
standardmäßig 4,7 V, erfolgt eine optische und akusti-
sche Unterspannungswarnung.
Wichtige Hinweise:
•
Mit dem Sender mx-16 HoTT können
an dem dem Set beiliegenden und
werkseitig bereits an den ersten Mo-
dellspeicher gebundenen Empfänger GR-16 bis
