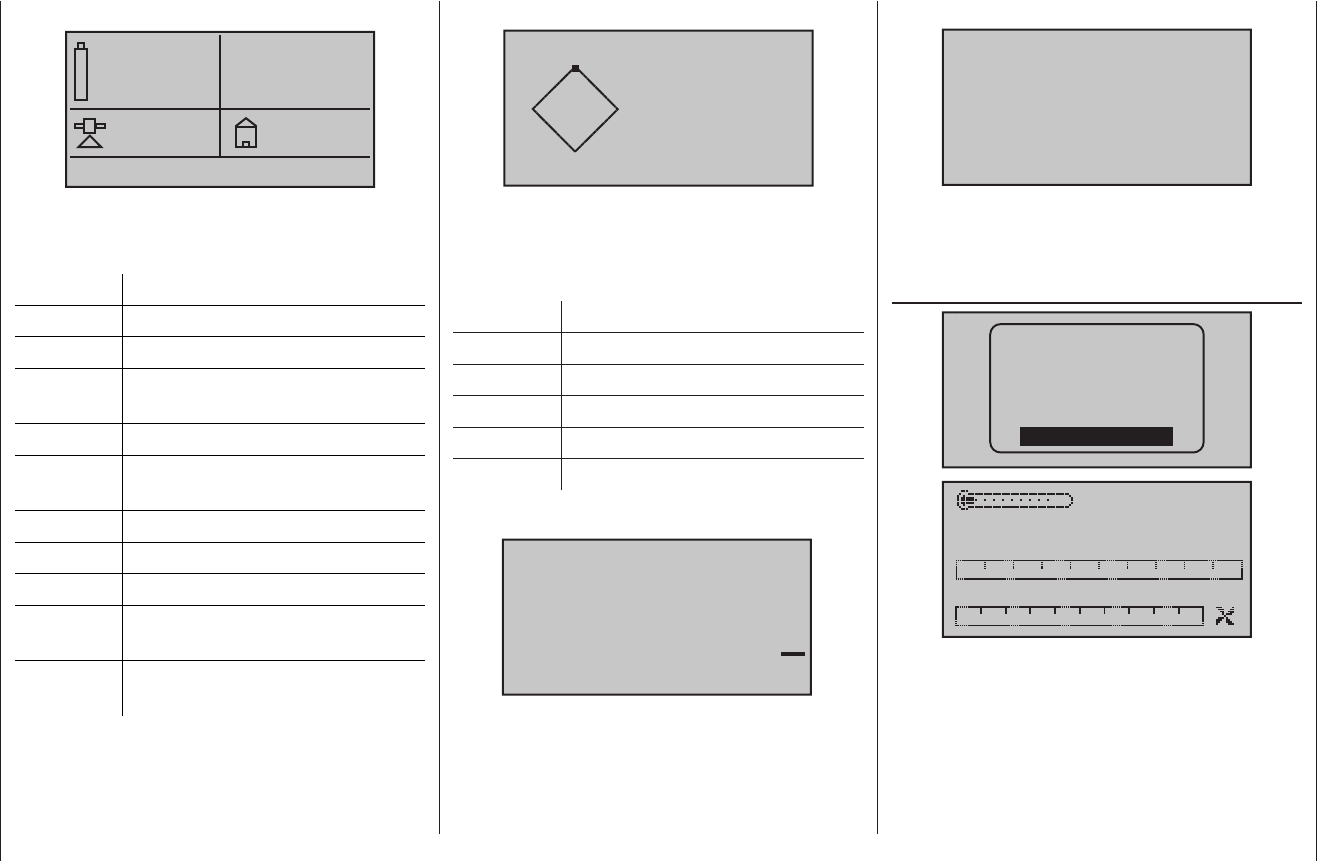

Senderbeschreibung - Anzeige Telemetrie-Daten
Mikrokopter-Display
0mAh
0:00
0.0V
0km/h
0
I:
Dir:
Alt: 0m
0°
0A
0m
0°
Dieses Display visualisiert ggf. die Daten eines
HoTT-kompatiblen Mikrokopters. Es bedeutet von links
oben nach rechts unten:
Wert Erläuterung
V aktuelle Spannung
„0:00“ Einschaltdauer
mAh im aktuellen Einschaltzeitraum
verbrauchte Akkukapazität
„0“ Positionsnummer des Satelliten
km/h vom GPS-System ermittelte
Geschwindigkeit über Grund
Alt aktuelle Höhe
Dir Bewegungsrichtung
I aktueller Strom
m vom GPS-System ermittelte Entfernung
vom Startort
° vom GPS-System ermittelte Position in
Winkelgraden relativ zum Startort
In der in obiger Abbildung leeren untersten Zeile des
Displays werden etwaige Meldungen des Mikrokopter-
sensors angezeigt.
GPS
N
W
O
S
km/h
ENTF
m
m/s
HÖHE
m
0
0
0.0
0
Dieses Display visualisiert die Daten eines ggf. an den
Empfänger angeschlossenen GPS-Moduls mit integrier-
tem Vario, Best.-Nr. 33600.
Es bedeutet:
Wert Erläuterung
W / N / O / S Westen / Norden / Osten / Süden
km/h Geschwindigkeit
ENTF horizontale Entfernung in m
m/s Steigen/Sinken in m/s
HÖHE Höhe relativ zum Startort in m
Vario
0.0
0
m
m
s
Dieses Display visualisiert die, von dem in das GPS-/
Vario-Modul, Best.-Nr. 33600, integrierten Vario stam-
menden, Daten zur Höhe in m relativ zum Standort bzw.
Startort sowie die aktuelle Steig-/Sinkrate in m/s.
Geschwindigkeitsanzeige
0
km/h
Nach Verfügbarkeit des entsprechenden Sensors
visualisiert dieses Display die aktuelle Geschwindigkeit
über Grund.
AIR ESC
EMPFÄNGER
GENERAL
ELECT. AIR
VARIO
GPS
AIR ESC
0
0
0rpm
0.0A
0.0A
0
0mAh
0( 0)°C
0.0V/ 0.0V
Dieses Display visualisiert die Daten eines ggf. an den
Empfänger angeschlossenen Brushless-Reglers mit
interner Telemetrie mit einer der zum Zeitpunkt der
Überarbeitung dieser Anleitung aktuellen Best.-Nr.
33718 bis 33770 und 33850.
Unabhängig von eventuellen Reglerwerten wird in der
zweiten Zeile des Displays die Betriebstemperatur sowie
