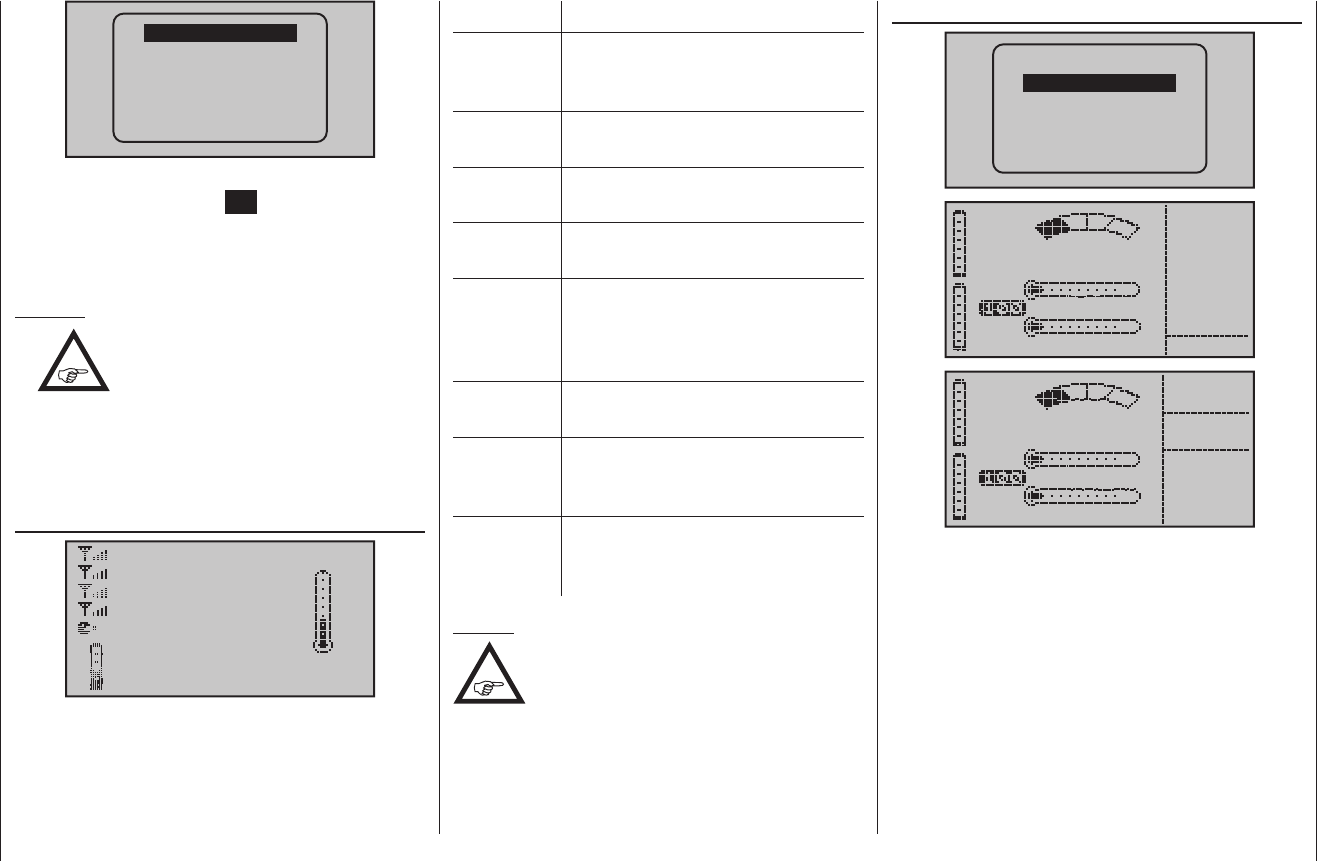

Senderbeschreibung - Anzeige Telemetrie-Daten
EMPFÄNGER
Ihre Auswahl können Sie wahlweise unmittelbar an-
schließend mit der zentralen SET-Taste der rechten
Touch-Taste bestätigen oder einfach warten, bis nach
kurzer Zeit die ausgewählte Anzeige automatisch
erscheint.
Hinweise:
•
Die Reihenfolge der nachfolgend be-
schriebenen Displays folgt – ausgehend
vom jeweiligen Hauptdisplay – dem Antip-
pen der -Taste.
• Näheres zu den nachfolgend genannten Modulen
finden Sie im Anhang sowie im Internet unter www.
graupner.de bei dem jeweiligen Produkt.
EMPFÄNGER
RX–S QUA: 100%
RX–S ST.: 100%
TX–dBm: –33dBm
RX–dBm: –33dBm
RX–SPG.:4.8V TMP
V–PACK: 10ms
M–RX V :4.6V +22°C
Dieses Display stellt die im Display „RX DATAVIEW“ des
Untermenüs „EINSTELLEN, ANZEIGEN“, Seite 152,
des »Telemetrie«-Menüs dargestellten Daten grafisch
aufbereitet dar.
Es bedeutet:
Wert Erläuterung
RX-S QUA Qualität in % der beim Empfänger
eintreffenden Signalpakete des
Senders
RX-S ST Signalstärke in % des beim Empfänger
eintreffenden Signal des Senders
RX-dBm Pegel in dBm des beim Empfänger
eintreffenden Signal des Senders
TX-dBm Pegel in dBm des beim Sender
eintreffenden Signal des Empfängers
V PACK zeigt den längsten Zeitraum in ms
an, in dem Datenpakete während
der Übertragung vom Sender zum
Empfänger verloren gegangen sind
RX-SPG. aktuelle Betriebsspannung der
Empfängerstromversorgung in Volt
M-RX V niedrigste Betriebsspannung der
Empfängerstromversorgung seit der
letzten Inbetriebnahme in Volt
TMP das Thermometer visualisiert die
aktuelle Betriebstemperatur des
Empfängers
Hinweis:
Detaillierte Erläuterungen der in der Spalte
„Wert“ zitierten Begriffe finden Sie im
Abschnitt „RX DATA VIEW“ ab Seite 152.
GENERAL MODUL
ELECT. AIR
VARIO
GPS
EMPFÄNGER
AIR ESC
GENERAL
0.0V
AKK1
AKK2
0.0V T2 0°C
T1 0°C
L KRAF V
ZELL.V
1:0.00
2:0.00
3:0.00
4:0.00
5:0.00
6:0.00
0
EIN
0ml
0.0V
AKK1
AKK2
0.0V T2 0°C
T1 0°C
L KRAF V
HÖHE
0m
0m1
0m3
0.0A
SPANN.
0.0V
0
EIN
0ml
Diese Displays visualisieren die Daten eines ggf. an den
Empfänger angeschlossenen General-Engine-Moduls,
Best.-Nr. 33610, oder eines General-Air-Moduls, Best.-
Nr. 33611. Näheres zu diesen Modulen finden Sie im
Anhang oder im Internet unter www.graupner.de bei
dem jeweiligen Produkt.
Abhängig von der Bestückung der Module mit zusätz-
lichen Sensoren, können in diesem Display folgende
Daten permanent ausgegeben werden:
Am oberen Rand links der Schaltzustand der Stromre-
gelung sowie rechts daneben eine Füllstandsanzeige
des Treibstofftanks. Rechts darunter die im aktuellen
