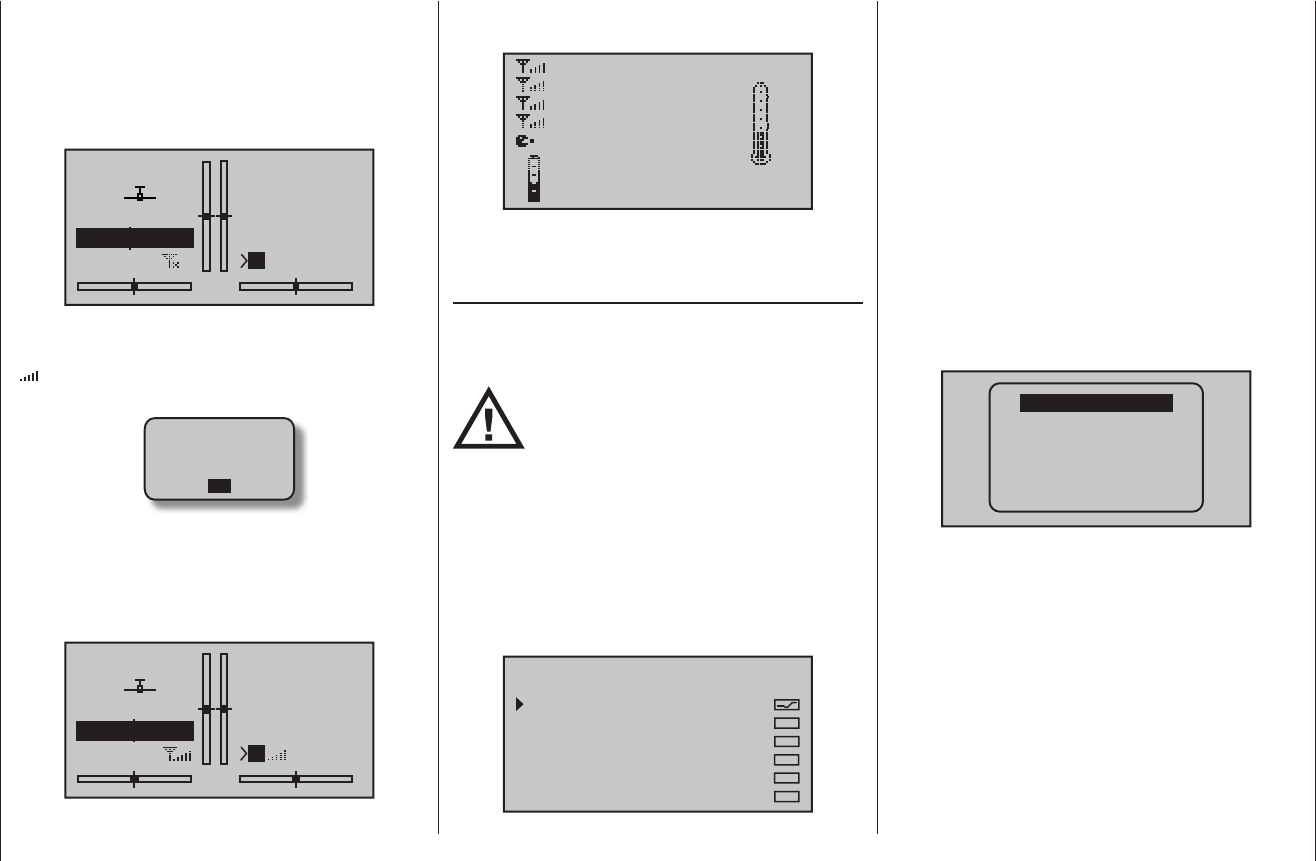

Senderbeschreibung - Anzeige Telemetrie-Daten
Das Display des Senders mx-16 HoTT dient sowohl
zur Bedienung des Senders wie auch zur grafischen
Darstellung von Telemetrie-Daten. Der Wechsel zwi-
schen den beiden Betriebsarten erfolgt durch Antippen
einer der Auswahltasten  oder  der linken
Touch-Taste in der Grundanzeige:
#01
0:00h
Stop
Flug
0:00
0:00
0.0V
5.5V
HoTT
Mx
Sind dagegen am unteren Rand der Grundanzeige – wie
in obiger Abbildung dargestellt – nur zwei „X“ anstelle
„ “ zu sehen und im Display erscheint für einige Se-
kunden die Warnanzeige …
KANN
KEINE DATEN
EMPFANGEN
OK
…, ist kein über die Telemetrie-Verbindung ansprech-
barer Empfänger in Reichweite. Schalten Sie also Ihre
Empfangsanlage ein oder binden Sie, wie ausführlich
auf Seite 83 bzw. 93 beschrieben, einen Empfän-
ger an den aktiven Modellspeicher:
#01
0:02h
Stop
Flug
0:00
0:00
5.5V
5.5V
HoTT
M
Standardmäßig wird bei bestehender Telemetrie-Verbin-
dung nach Anwahl der Telemetrie-Displays das „Emp-
fänger“-Display eingeblendet …
RX–S QUA: 100%
RX–S ST.: 100%
TX–dBm: –33dBm
RX–dBm: –33dBm
RX–SPG.:4.8V TMP
V–PACK: 10ms
M–RX V :4.6V +22°C
…, dessen nähere Beschreibung im gleichnamigen
Abschnitt auf der nächsten Seite zu finden ist.
Sensor(en)
Bis zu vier Sensoren können in beliebiger Kombination
an einen telemetriefähigen Empfänger angeschlossen
werden.
Die Datenausgabe dieser Sensoren in den
nachfolgend beschriebenen Grafikdisplays
erfolgt jedoch nur, wenn diese vor dem
Einschalten des Empfängers an diesen ordnungsgemäß
angeschlossen und über den Rückkanal vom Sender
automatisch erkannt wurden.
Bei Sendern vom Typ mx-16 HoTT mit Firmware mit
niedrigerer Versionsnummer als V1.730 sind dagegen,
wie auf Seite 165 im Rahmen des Untermenüs „SEN-
SOR WÄHLEN“ des »Telemetrie« -Menüs beschrieben,
…
SENSOR WÄHLEN
EMPFÄNGER
GENERAL MODUL
VARIO MODUL
ELECTR. AIR-MODUL
GPS
ESC
… die Sensoren entsprechend zu aktivieren. Ebenso ist
darauf zu achten, dass der betreffende Empfänger in
der Zeile „geb.Empf.“ des Menüs »Grundeinstellung«,
Seite 83 bzw. 94, wie beschrieben gebunden und
auch eingeschaltet ist.
Des Weiteren sind nur unter den vorstehenden Voraus-
setzungen Sensoren im Untermenü „EINSTELLEN,
ANZEIGEN“ des »Telemetrie«-Menüs entsprechend
der dem jeweiligen Sensor beiliegenden Anleitung
ansprechbar, siehe Seite 163.
Zwischen den Displays der automatisch bzw. ggf. manu-
ell im Untermenü „SENSOR WÄHLEN“ des »Teleme-
trie«-Menüs aktivierten Sensoren wechseln Sie, indem
Sie eine der Auswahltasten  der linken oder rechten
Touch-Taste kurz antippen …
GENERAL
ELECT. AIR
VARIO
GPS
EMPFÄNGER
AIR ESC
… und nach Einblendung des Auswahlfensters mit einer
der beiden Tasten  die Zeile des gewünschten
Sensors anwählen. Ist kein Sensor aktiviert, sind mit
Ausnahme des in der nächsten Spalte beschriebenen
„EMPFÄNGER“-Displays, alle weiteren der nachfolgend
beschriebenen Displays bzw. Sensoren aus der Aus-
wahlliste ausgeblendet:
