23

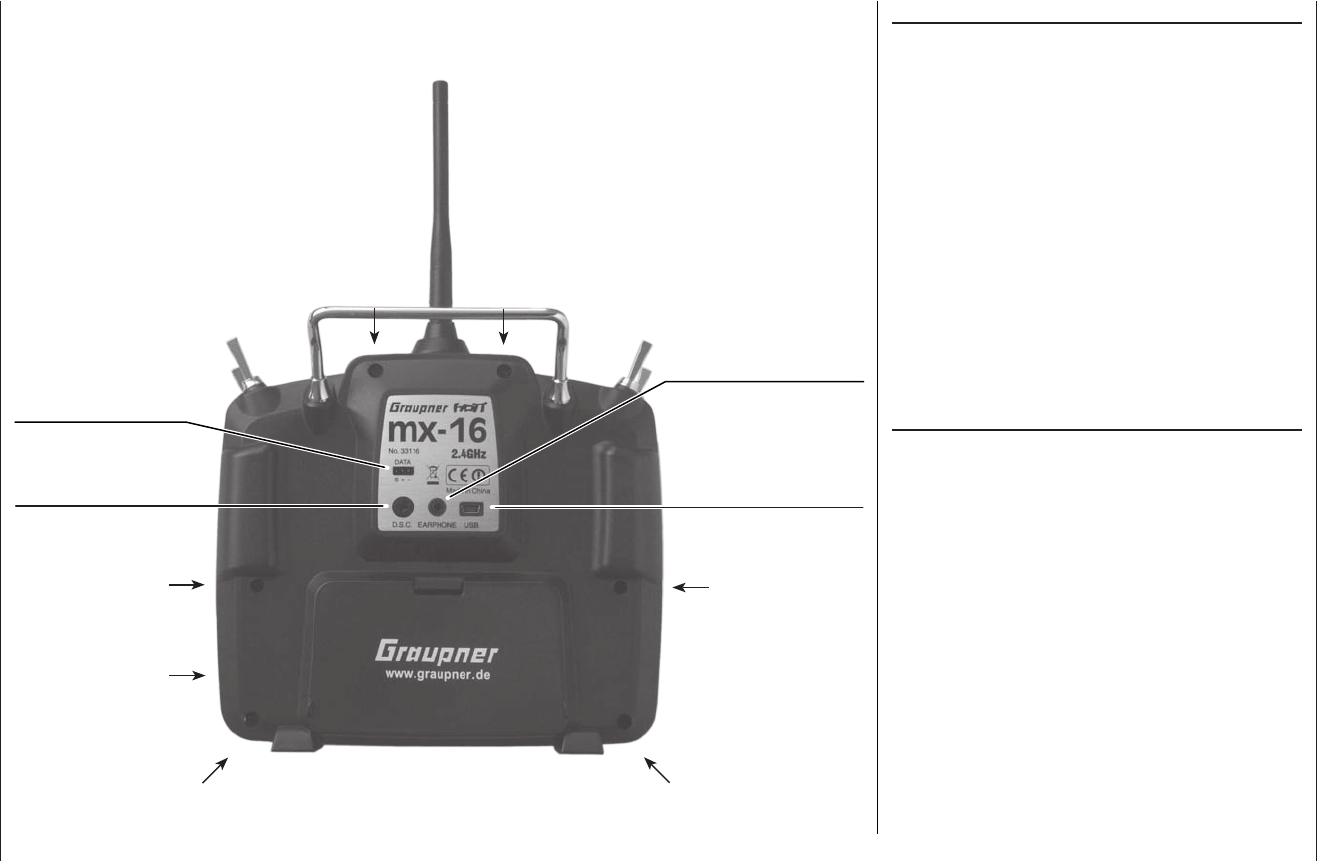

Senderbeschreibung
DSC-Buchse zum Anschluss
von Flugsimulatoren und für
Lehrer-/Schüler-Betrieb
Gehäuseschraube
Gehäuseschraube
Gehäuseschraube
Gehäuseschraube
Akkufach-Abdeckung
Gehäuseschraube
Gehäuseschraube
Ladebuchse für
Senderakku
Data-Buchse zum Anschluss
der Smart-Box Best.-Nr. 33700
fünfpolige mini-USB-Buchse
zum Anschluss des Senders
an einen PC oder ein Laptop
Ohr- bzw. Kopfhöreranschluss
Kopfhöreranschluss
Die mittlere Buchse am unteren Rand des rückseitigen
Typenschildes ist zum Anschluss eines handelsüblichen
Ohr- oder Kopfhöhrers mit 3,5 mm Klinkenstecker vorge-
sehen. (Nicht im Set enthalten.)
Über diesen Anschluss werden neben den akustischen
Signalen des Senders ggf. die mit dem »Telemet-
rie«-Menü verbundenen Signale und Ansagen aus-
gegeben. Standardmäßig erfolgen diese Ansagen in
deutscher Sprache. Näheres dazu unter „Ansagen“ im
Abschnitt »VERSTECKTER MODE« ab Seite 30 und
»Telemetrie« ab Seite 167.
Die Lautstärke des Kopfhöhreranschlusses kann in
der Zeile „Sprachlautstärke“ und „Signallautstärke“
des Menüs »allgemeine Einstellungen«, Seite 144,
angepasst werden.
mini-USB-Anschluss
Über diese Anschlussbuchse wird ggf. eine Verbindung
zu einem PC mit einem der Windows-Betriebssysteme
XP, Vista, 7 oder 8 hergestellt. Die PC-seitig nötige Soft-
ware wie beispielsweise den passenden USB-Treiber
finden Sie auf der Downloadseite unter www.graupner.
de bei dem jeweiligen Produkt.
Bei Bedarf kann die standardmäßige USB-Schnittstelle
gegen das optionale Bluetooth-Modul Best.-Nr. 33002.3
ausgetauscht werden, siehe Anhang ab Seite 214.
Senderrückseite
