22
Senderbeschreibung
Senderbeschreibung

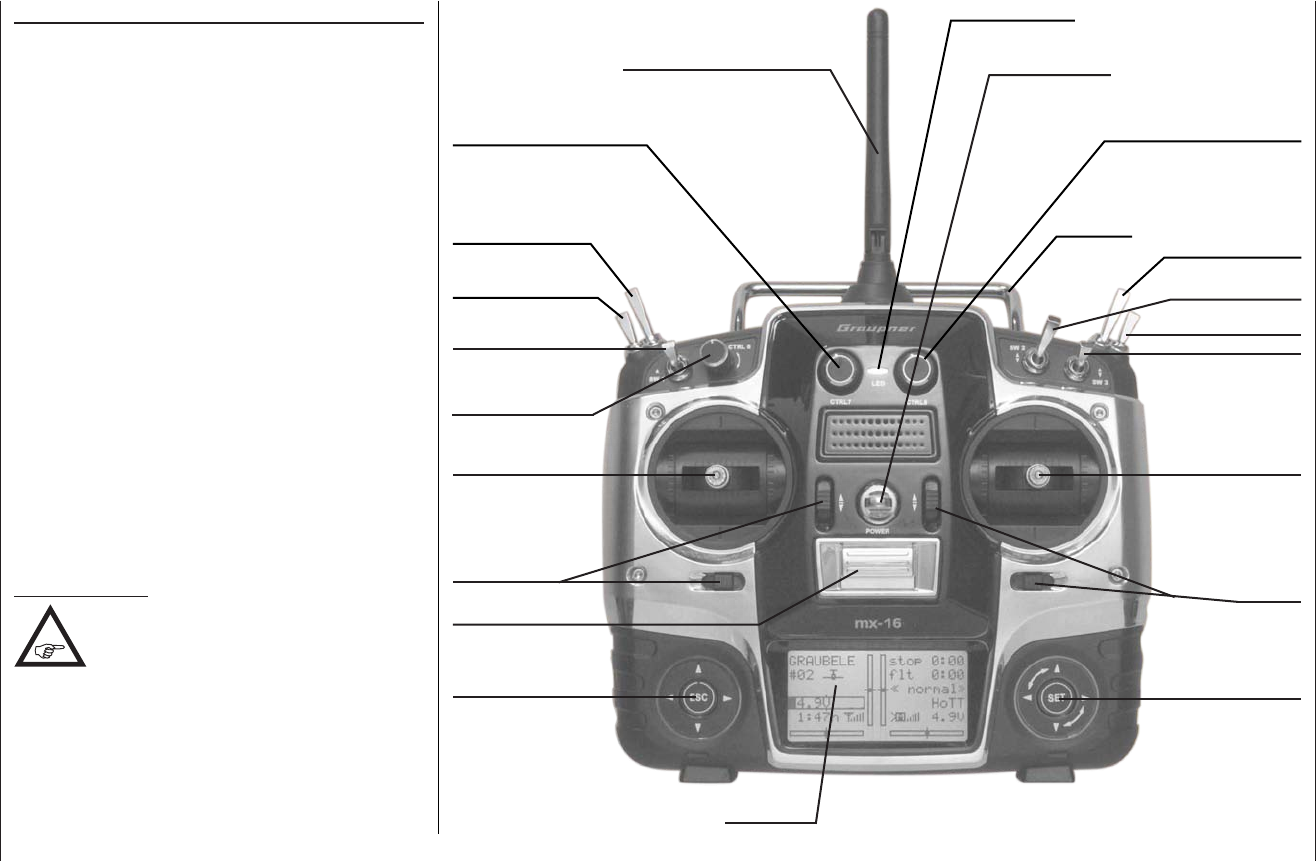

Bedienelemente am Sender
Antenne mit Knick- und Drehgelenk
Proportional-Drehgeber CTRL 7
3-Stufenschalter SW 4/5
2-Stufen-Tastschalter
SW 1
Proportional-Drehgeber
CTRL 6
linker Knüppel
Trimmung
EIN/AUS-Schalter
linke Touch-Taste
LC-Display
rechte Touch-Taste
Trimmung
rechter Knüppel
2-Stufenschalter SW 3
Tragegriff
Öse für Trageriemen
Befestigen des Sendertragegurts
An der Oberseite des mx-16 HoTT-Senders finden
Sie eine Befestigungsöse, siehe Abbildung rechts,
an der Sie einen Tragegurt anbringen können. Dieser
Haltepunkt ist so ausgerichtet, dass der Sender optimal
ausbalanciert ist, wenn er am Gurt hängt.
Best.-Nr. 1121 Umhängeriemen, 20 mm breit
Best.-Nr. 70 Umhängeriemen, 30 mm breit
3-Stufenschalter SW 6/7
Proportional-Drehgeber CTRL 8
Wichtiger Hinweis:
Im Lieferzustand des Senders können am
Empfänger angeschlossene Servos etc.
zunächst nur über die beiden Kreuzknüppel
bedient werden. Alle anderen Bedienelemente (CTRL 6
… 8, SW 1 … 9) sind aus Flexibilitätsgründen software-
mäßig „frei“ und können so, wie u. a. im Menü »Geber-
einstellung« auf Seite 100 (Flächenmodelle) bzw.
Seite 102 (Heli-Modelle) beschrieben, den persön-
lichen Erfordernissen entsprechend beliebig zugewiesen
werden.
2-Stufenschalter SW 2
2-Stufenschalter SW 8
2-Stufen-Tastschalter
SW 9
zentrale Status-LED
