Betriebshinweise
Steuerknüppelrückstellkraft

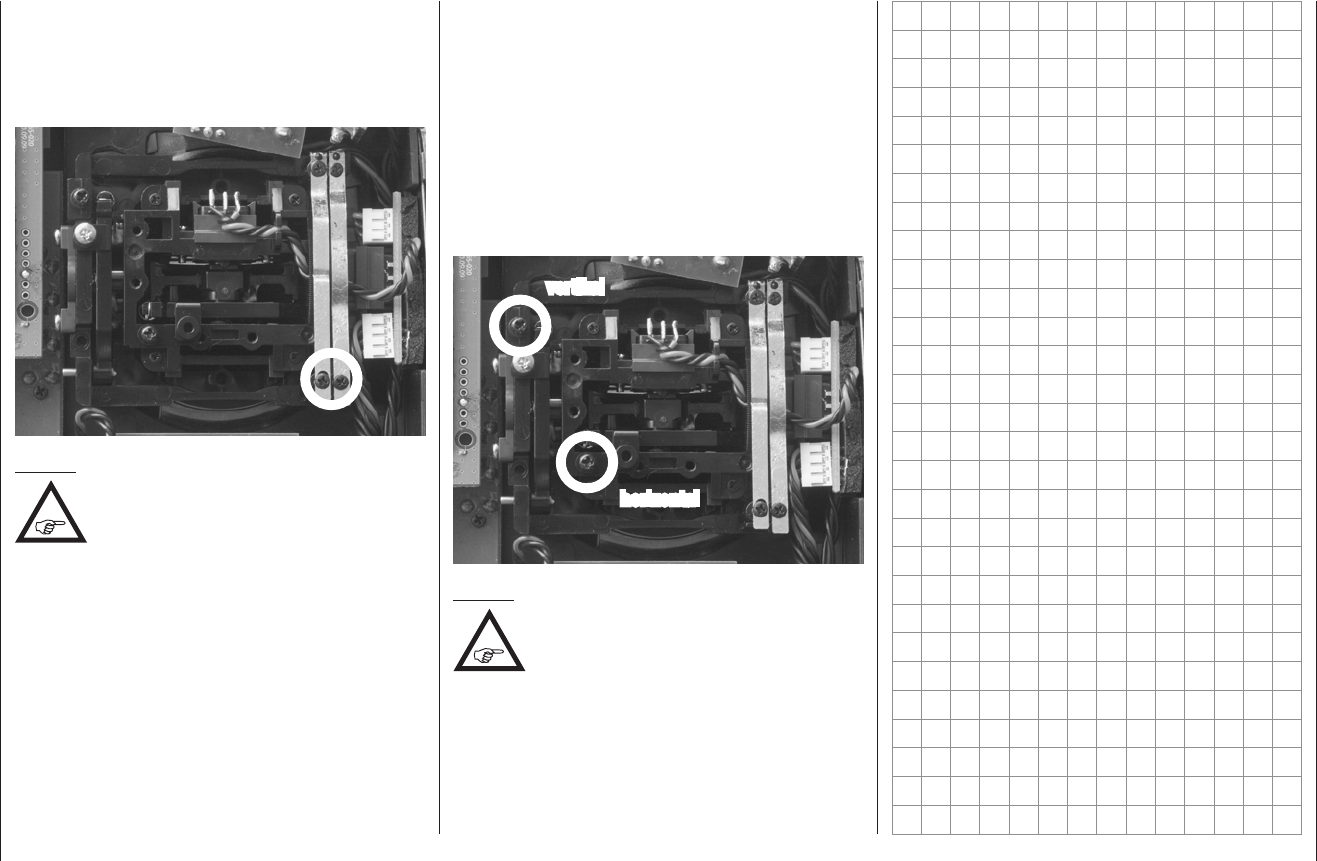

Die Rückstellkraft der Steuerknüppel ist ebenfalls auf
die Gewohnheiten des Piloten einstellbar. Das Justier-
system befindet sich neben den Rückholfedern, siehe
Markierungen auf der folgenden Abbildung.
Durch Drehen der jeweiligen Einstellschraube mit einem
(Kreuz)-Schlitzschraubendreher kann die gewünschte
Federkraft justiert werden:
• Rechtsdrehung = Rückstellung härter,
• Linksdrehung = Rückstellung weicher.
horizontal
vertikal
Hinweis:
Das rechte Knüppelaggregat ist um 180 °
gedreht eingebaut, sodass bei diesem die
gesuchten Schrauben rechts der Mitte zu
finden sind.
Bremsfeder und Ratsche
Mit der äußeren der beiden in der nächsten Abbildung
markierten Schrauben stellen Sie die Bremskraft ein
und mit der inneren die Stärke der Ratsche des jewei-
ligen Steuerknüppels:
Hinweis:
Das rechte Knüppelaggregat ist um 180 °
gedreht eingebaut, sodass bei diesem die
gesuchten Schrauben links oben zu finden
sind.
