20
Betriebshinweise
Betriebshinweise
Umstellen der Kreuzknüppel
Neutralisierung
Wahlweise kann sowohl der linke wie auch der rechte
Steuerknüppel von neutralisierend auf nicht neutralisie-
rend, und umgekehrt, umgestellt werden: Sender wie
auf der Seite zuvor beschrieben öffnen.

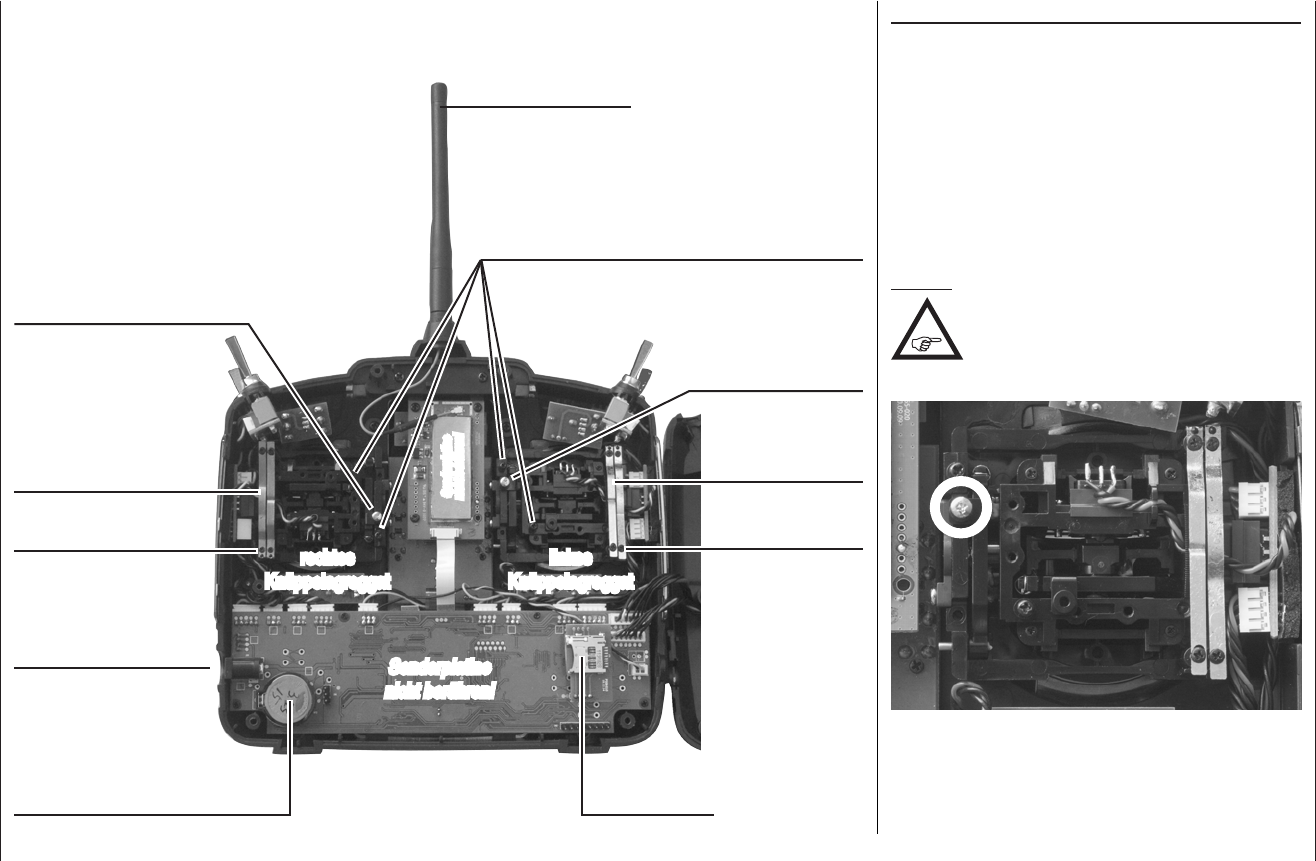

Zum Wechsel der serienmäßigen Einstellung des Steu-
erknüppels lokalisieren Sie die auf der nachfolgenden
Abbildung des linken Knüppelaggregates weiß umran-
dete Schraube.
Hinweis:
Das rechte Knüppelaggregat ist um 180 °
gedreht eingebaut, sodass bei diesem die
gesuchte Schraube rechts unterhalb der
Mitte zu finden ist.
Drehen Sie nun diese Schraube hinein, bis der betref-
fende Steuerknüppel von Anschlag bis Anschlag frei
beweglich ist bzw. drehen Sie diese heraus, bis der
Steuerknüppel wieder komplett selbstrückstellend ist.
Senderplatine
nicht berühren!
Senderplatine
nicht berühren!
selbstsaustauschbare
Lithiumbatterie CR2032 als Puffer-
batterie der integrierten Echtzeituhr
Schacht für
Speicherkarten
Ladebuchse
linkes
Knüppelagreggat
Bremsfedern
Justierschrauben
Bremsfedern
Justierschrauben
klappbare Antenne
Neutralisationsschraube
rechtes
Knüppelagreggat
Neutralisationsschraube
Justierschrauben der Steuerknüppelrückstellkraft
