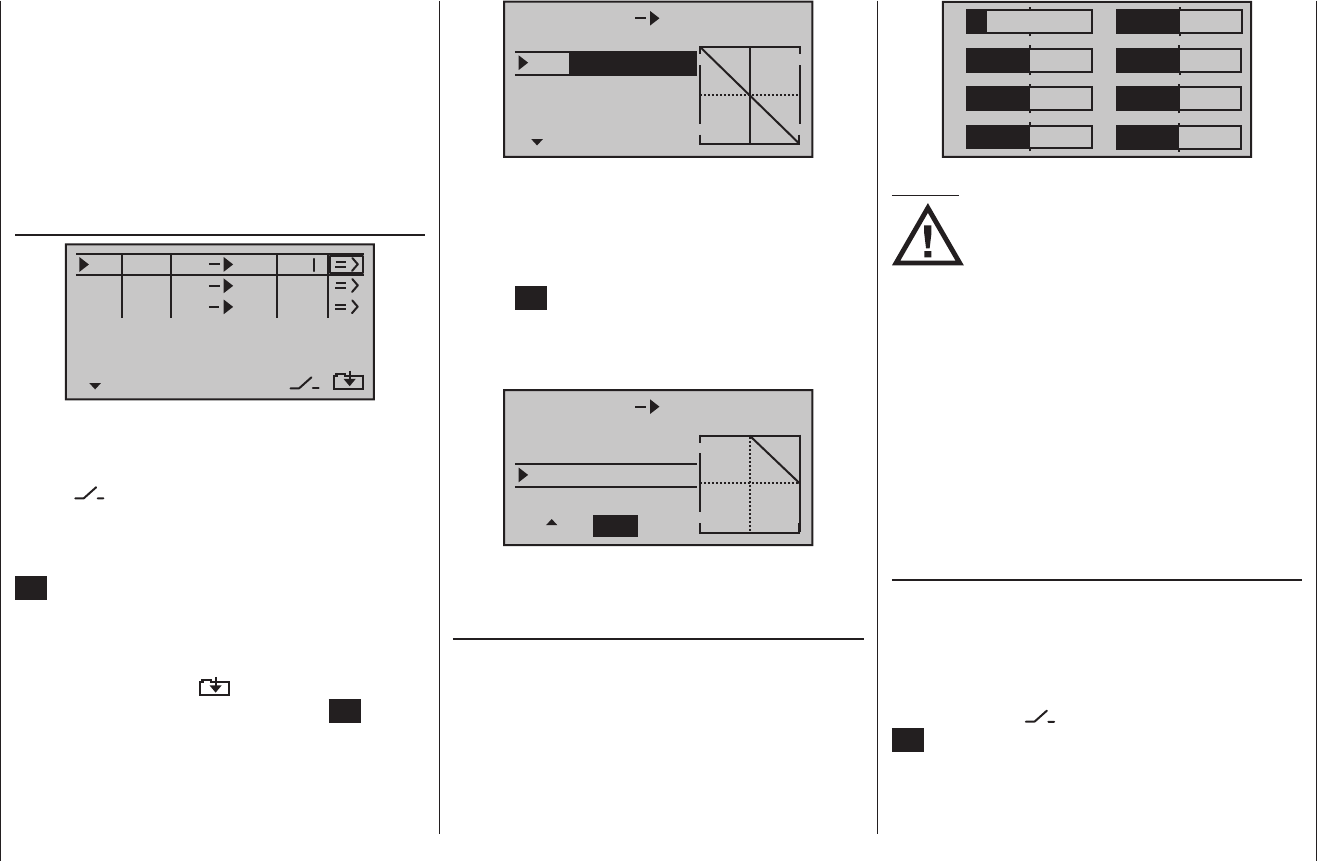

Programmierbeispiel: Flächenmodelle
MIX1 K1 K1
Weg
0%Offs
ASYSYM
–100%
–100%
Anschließend wechseln Sie in die Zeile „Offs“. Parallel
dazu werden die Felder SYM und ASY durch STO und
SEL ersetzt. Schieben Sie nun den K1-Knüppel bei
inversem STO-Feld bis zum Anschlag in die von Ihnen
gewählte Motor-“AUS“-Position und tippen dann auf die
zentrale SET-Taste der rechten Touch-Taste. Der Wert
rechts neben „Offs“ wechselt daraufhin von 0 % zu ca.
+100 % und die grafische Darstellung der Mischerkennli-
nie rechts daneben ändert sich ebenfalls entsprechend:
MIX1 K1 K1
Weg
+100%Offs
SELSTO
–100%
–100%
Wenn Sie jetzt mit gleichzeitigem Antippen der Tasten
 der linken Touch-Taste in das Menü …
»Servoanzeige« (Seite 143)
… wechseln, können Sie sofort den Effekt der bishe-
rigen Einstellungen überprüfen: Bei ausgeschaltetem
Mischer folgt die Balkenanzeige von Kanal 1 dem
K1-Knüppel. Bei eingeschaltetem Mischer verharrt diese
dagegen – wie abgebildet – bei ca. -100 %:
Antriebs bzw. lesen Sie in der Bedienungsanleitung
Ihres Drehzahlstellers nach.)
Haben Sie sich davon überzeugt, dass die Wirkung des
K1-Knüppels auf den Motor „richtig“ ist, muss im näch-
sten Schritt dafür gesorgt werden, dass dessen Einwir-
kung auf den Motor sowohl ein- wie auch ausgeschaltet
werden kann, um alternativ auch das Bremssystem
betätigen zu können. Dazu wechseln Sie in das Menü …
»Freie Mischer« (Seite 135 … 140)
Typ vo n
zu
M1
M2
M3
??
??
K1
??
K1
??
2
… und programmieren einen freien Mischer „K1  K1“.
Anschließend wechseln Sie mit der Auswahltaste  der
linken oder rechten Touch-Taste zur Spalte über dem
Symbol und weisen diesem Mischer den von Ihnen
gewünschten „Umschalter“ – beispielsweise SW 2 – zu,
indem Sie diesen nach Aktivierung der „Geber- und
Schalterzuordnung“ durch Antippen der zentralen
SET-Taste der rechten Touch-Taste, z. B. von „vorne“
nach „hinten“, also in Richtung Körper kippen.
Bei eingeschaltetem Mischer wechseln Sie nun mit der
Auswahltaste  der linken oder rechten Touch-Taste zur
Spalte über dem Symbol
und weiter, auf die zweite
Displayseite mittels Antippen der zentralen SET-Taste
der rechten Touch-Taste.
Auf dieser stellen Sie zunächst einen SYMmetrischen
Mischwert von -100 % ein.
1
3
5
7
2
4
6
8
0%
0%
0%
0%
–100%
0%
0%
0%
Hinweis:
Wenn Sie diesen Test bei eingeschalteter
Empfangsanlage und betriebsbereitem
Antrieb durchführen, sollten Sie unbe-
dingt darauf achten, dass Sie nur in der Stellung
„Motor AUS“ umschalten! Anderenfalls besteht die
Gefahr, dass der Antrieb durch schlagartiges
Einschalten stark belastet und möglicherweise
sogar beschädigt wird. Aus dem gleichen Grund
sollten Sie auch im Flug nur in der Stellung „Motor
AUS“ umschalten!
Um die Programmierung abzuschließen, stellen Sie den
gewählten „Umschalter“ wieder in die Stellung „Motor
EIN“, also nach „vorne“. Wechseln Sie zurück zum
Multifunktionsmenü und dann in das Menü …
»Flächenmix« (Seite 114 … 120)
Hier stellen Sie – falls Sie es im Zuge der allgemeinen
Modellprogrammierung nicht ohnehin schon getan
haben – in der Zeile „Bremse  QR“ den gewünschten
Ausschlag der Querruder bei Betätigung des K1-Knüp-
pels („Bremse“) nach oben ein und weisen in der Spalte
über dem Symbol
nach Antippen der zentralen
SET-Taste der rechten Touch-Taste den gewählten
„Umschalter“ zu, indem Sie diesen von „vorne“ nach
„hinten“ kippen:
