Betriebshinweise

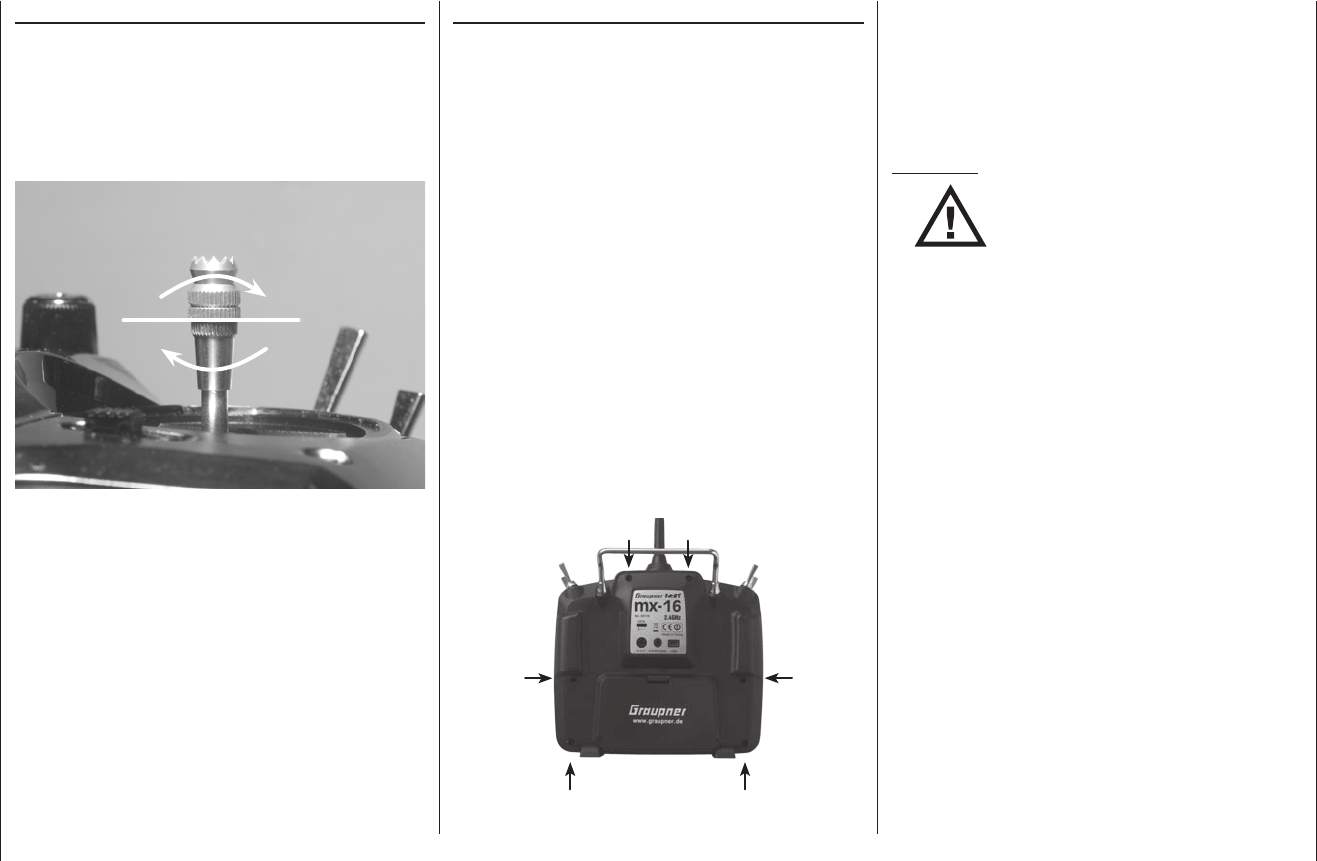

Längenverstellung der Steuerknüppel
Beide Steuerknüppel lassen sich in der Länge stufenlos
verstellen, um die Sendersteuerung an die Gewohn-
heiten des Piloten anpassen zu können.
Halten Sie die untere Hälfte des gerändelten Griff-
stückes fest und Lösen Sie durch Drehen des oberen
Teiles die Verschraubung:
Nun durch Hoch- bzw. Herunterdrehen den Steuer-
knüppel verlängern oder verkürzen. Anschließend den
oberen und unteren Teil des Griffstückes durch Gegen-
einanderverdrehen wieder festlegen.
Sendergehäuse öffnen
Lesen Sie sorgfältig die nachfolgenden Hinweise, bevor
Sie den Sender öffnen. Wir empfehlen Unerfahrenen,
die nachfolgend beschriebenen Eingriffe ggf. im Graup-
ner-Service durchführen zu lassen.
Der Sender sollte nur in folgenden Fällen geöffnet
werden:
• wenn ein neutralisierender Steuerknüppel auf nicht-
neutralisierend oder ein nichtneutralisierender Steu-
erknüppel auf neutralisierend umgebaut werden soll
• zur Einstellung der Steuerknüppelrückstellkraft
Vor dem Öffnen des Gehäuses Sender ausschalten
(Power-Schalter auf „OFF“).
Öffnen Sie den Akkuschacht und entnehmen Sie wie auf
der vorherigen Doppelseite beschrieben, den Senderak-
ku sowie eine ggf. eingelegte micro-SD-Karte.
Lösen Sie hernach die auf der Senderrückseite versenkt
angebrachten sechs Schrauben mit einem Kreuzschlitz-
schraubendreher der Größe PH1, siehe Abbildung:
Anordnung der Gehäuseschrauben
Halten Sie die beiden Gehäuseteile mit der Hand
zusammen und lassen Sie diese 6 Schrauben durch
Umdrehen des Senders zunächst auf eine geeignete
Unterlage herausfallen. Heben Sie nun die Unterschale
vorsichtig an und klappen Sie diese nach rechts auf, so,
als ob Sie ein Buch öffnen würden.
ACHTUNG:
•
Zwei mehradrige Kabel verbinden die
Unterschale mit der im Oberteil befind-
lichen Senderelektronik. Diese Verbin-
dung darf keinesfalls beschädigt werden!
• Nehmen Sie keinerlei Veränderungen an der
Schaltung vor, da ansonsten der Garantiean-
spruch und auch die behördliche Zulassung er-
löschen!
• Berühren Sie keinesfalls die Platinen mit metal-
lischen Gegenständen. Berühren Sie Kontakte
auch nicht mit den Fingern.
• Schalten Sie bei geöffnetem Sendergehäuse nie-
mals den Sender ein!
Beim Schließen des Senders achten Sie bitte da-
rauf, dass …
• … keine Kabel beim Aufsetzen der Unterschale ein-
geklemmt werden.
• … die beiden Gehäuseteile vor dem Verschrauben
bündig aufeinander sitzen. Niemals die beiden Ge-
häuseteile mit Gewalt zusammendrücken.
• Drehen Sie die Gehäuseschrauben mit Gefühl in die
bereits vorhandenen Gewindegänge, damit diese
nicht ausreißen.
• … Sie wieder den Akku anschließen.
