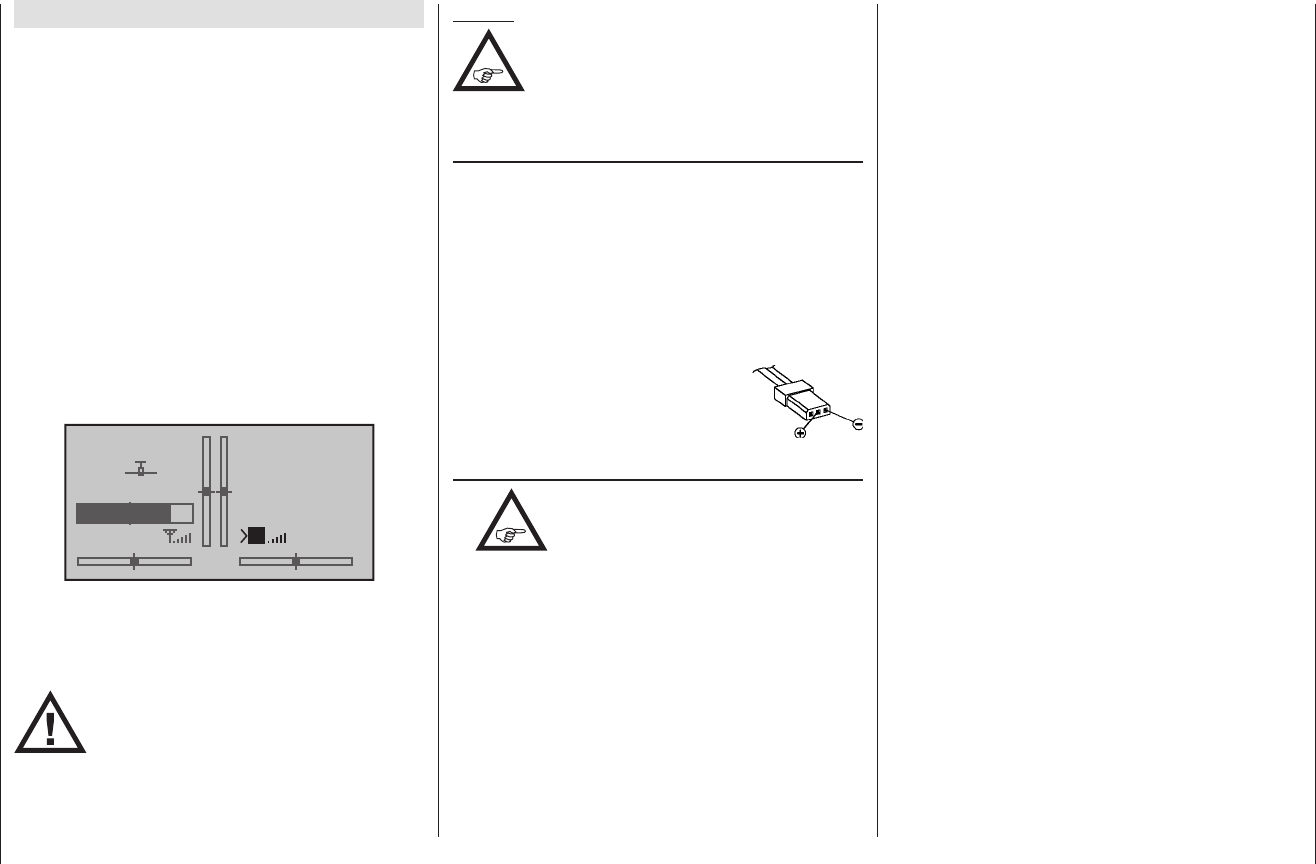

Betriebshinweise
Empfänger-Stromversorgung
Zur Stromversorgung des Empfängers stehen 4- und
5-zellige NiMH-Akkus unterschiedlicher Kapazität zur
Auswahl. Bei einem Einsatz von Digitalservos empfehlen
wir, einen 5-zelligen Akku (6 V) ausreichender Kapazi-
tät zu verwenden. Im Falle eines Mischbetriebes von
Analog- und Digitalservos achten Sie jedoch unbedingt
auf die jeweils maximal zulässige Betriebsspannung.
Für eine stabilisierte und einstellbare Stromversorgung
des Empfängers mit 1 oder 2 Empfängerakkus sorgt
z. B. die PRX-Einheit Best.-Nr. 4136, siehe Anhang ab
Seite 214.
Verwenden Sie aus Sicherheitsgründen keinesfalls
Batterieboxen und auch keine Trockenbatterien.
Die Spannung der Bordstromversorgung wird während
des Modellbetriebs bei bestehender Telemetrie-Verbin-
dung im Display des Senders angezeigt:
#01
2:22h
Stop
Flug
0:00
0:00
5.5V
5.2V
M
HoTT
Beim Unterschreiten einer im »Telemetrie«-Menü,
Seite 160, einstellbaren Warnschwelle, standardmäßig
3,8 Volt, erfolgt eine optische und akustische Unterspan-
nungswarnung.
Überprüfen Sie dennoch in regelmäßigen
Abständen den Zustand der Akkus.
Warten Sie mit dem Laden der Akkus
nicht, bis das Warnsignal ertönt.
Hinweis:
Eine Gesamtübersicht der Akkus, Ladege-
räte sowie Messgeräte zur Überprüfung der
Stromquellen ist im Graupner Hauptkatalog
FS bzw. im Internet unter www.graupner.de zu finden.
Laden des Empfängerakkus
Das Ladekabel Best.-Nr. 3021 kann zum Laden direkt
an den Empfängerakku angesteckt werden. Ist der Akku
im Modell über eines der Stromversorgungskabel Best.-
Nr. 3046, 3934, 3934.1 bzw. 3934.3 angeschlossen,
dann erfolgt die Ladung über die im Schalter integrierte
Ladebuchse bzw. den gesonderten Ladeanschluss. Der
Schalter des Stromversorgungskabels muss zum Laden
auf „AUS“ stehen.
Polarität Empfängerakkustecker
Allgemeine Ladehinweise
•
Es sind stets die Ladeanweisungen des
Ladegeräte- sowie des Akkuherstellers
einzuhalten.
• Achten Sie auf den maximal zulässigen Ladestrom
des Akkuherstellers. Um Schäden am Sender zu
vermeiden, darf der Ladestrom des Senders aber
generell 1 A nicht überschreiten! Begrenzen Sie ggf.
den Strom am Ladegerät.
• Soll der Senderakku dennoch mit mehr als 1 A
geladen werden, muss dieser unbedingt außerhalb
des Senders geladen werden! Anderenfalls riskieren
Sie Schäden an der Platine durch Überlastung der
Leiterbahnen und/oder eine Überhitzung des Akkus.
• Vergewissern Sie sich durch einige Probeladungen
von der einwandfreien Funktion der Abschaltautoma-
tik bei Automatik-Ladegeräten. Dies gilt insbesonde-
re, wenn Sie den serienmäßig eingebauten NiMH-
Akku mit einem Automatik-Ladegerät für NiCd-Akkus
aufladen wollen. Passen Sie ggf. das Abschaltver-
halten an, sofern das verwendete Ladegerät diese
Option besitzt.
• Führen Sie keine Akku-Entladungen oder Akku-
Pflegeprogramme über die Ladebuchse durch! Die
Ladebuchse ist für diese Verwendung nicht geeignet!
• Immer zuerst das Ladekabel mit dem Ladegerät
verbinden, dann erst mit dem Empfänger- oder Sen-
derakku. So verhindern Sie einen versehentlichen
Kurzschluss mit den blanken Enden der Ladekabel-
stecker.
• Bei starker Erwärmung des Akkus überprüfen Sie
den Zustand des Akkus, tauschen diesen ggf. aus
oder reduzieren den Ladestrom.
• Lassen Sie den Ladevorgang eines Akkus nie-
mals unbeaufsichtigt!
• Beachten Sie die Sicherheitshinweise und Be-
handlungsvorschriften ab Seite 10.
