User manual

173
Programmbeschreibung: Lehrer/Schüler-System
Lehrer-Sender
mit DSC-Buchse
Lehrer-Sender mit Lehrer-Modul
Best.-Nr. 3290.2, 3290.19, 3290.22
Lehrer-/Schüler-
Kabel
Best.-Nr. 4179.1
Lehrer-/Schüler-
Kabel
Best.-Nr. 3290.8
M
Schüler-Sender mx-16 HoTT
mc-19 bis mc-24, mx-22(iFS),
mx-24s
Schüler-Sender
mit DSC-Buchse
Schüler-Sender mit Schüler-Modul
Best.-Nr. 3290.3, 3290.10, 3290.33
Lehrer-/Schüler-
Kabel
Best.-Nr. 4179.1
Lehrer-/Schüler-
Kabel
Best.-Nr. 3290.7
D 14, FM 414, FM 4014, FM 6014,
mc-10 … mc-24, mx-22(iFS),
mx-24s
S
Lehrer-Sender mx-16 HoTT

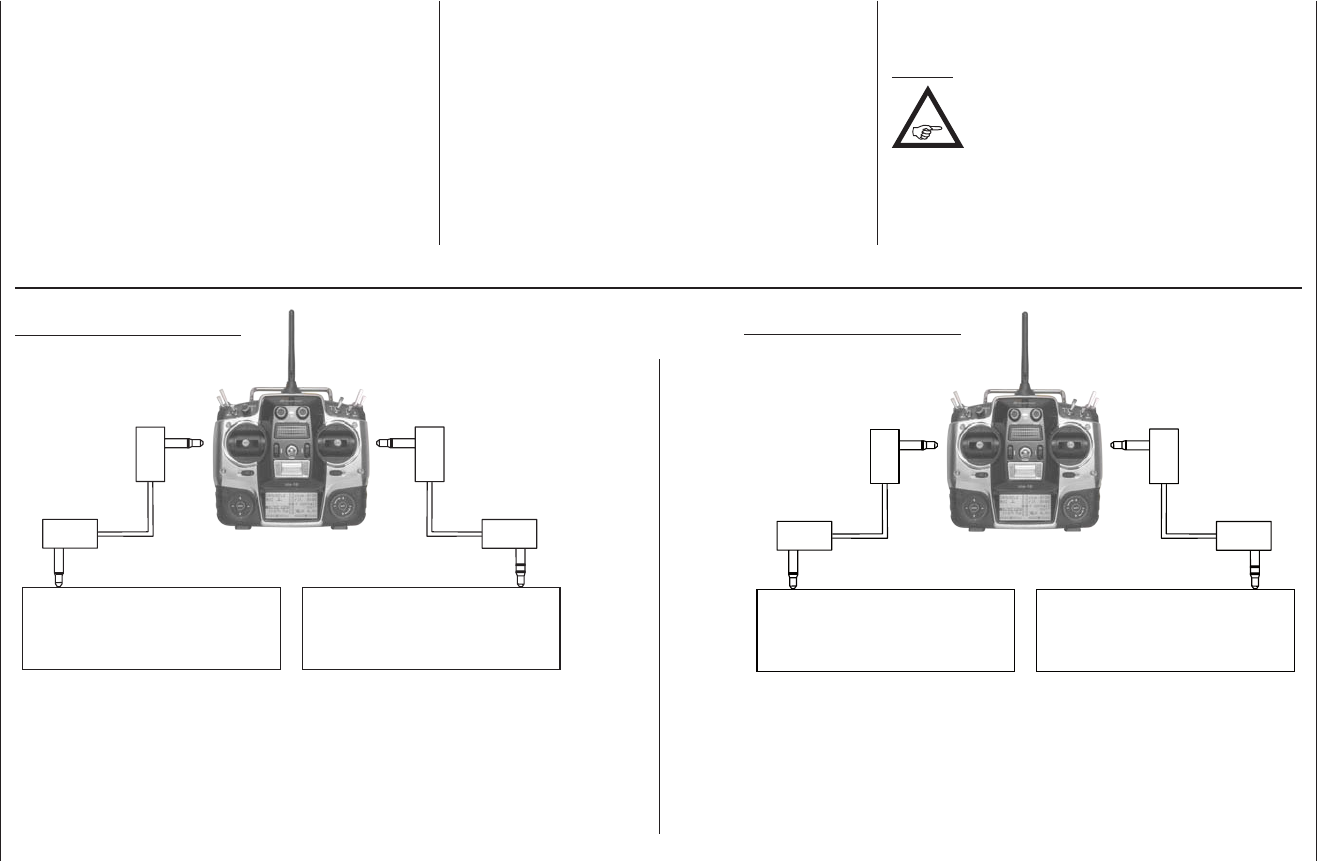

Verbindungsschema
tionalen DSC-Modul Best.-Nr. 3290.24
nachgerüsteten Senders) mit einem Graup-
ner-Schüler-Sender mit Schüler-Buchse des
opto-elektronischen Systems – erkennbar
an der Kennzeichnung „S“ auf der Seite des
dreipoligen Klinkensteckers.
3290.8 Lehrer-/Schüler-Kabel zur Verbindung eines
Schüler-Senders mit DSC-Buchse (z. B.
mx-16 HoTT) oder auch eines mit dem
optionalen DSC-Modul Best.-Nr. 3290.24
nachgerüsteten Senders) mit einem Graup-
ner-Lehrer-Sender mit Lehrer-Buchse des
opto-elektronischen Systems – erkennbar
an der Kennzeichnung „M“ auf der Seite des
dreipoligen Klinkensteckers.
Weitere Informationen über die in diesem Abschnitt
erwähnten Kabel und Module der Lehrer- bzw. Schüler-
Sender finden Sie in der jeweiligen Senderanleitung, im
Graupner Hauptkatalog FS sowie im Internet unter www.
graupner.de.
Hinweis:
Die unten dargestellten Verbindungssche-
men stellenv die zum Zeitpunkt der Überar-
beitung des Handbuches möglichen
Sender- bzw. Senderkombinationen dar.
mc-16 HoTT, mc-20 HoTT,
mc-32 HoTT, mx-12 HoTT,
mx-16 HoTT, mx-20 HoTT,
mz-10 HoTT, mz-12 HoTT,
mz-18 HoTT, mz-24 HoTT
mc-16 HoTT, mc-20 HoTT,
mc-32 HoTT, mx-12 HoTT,
mx-16 HoTT, mx-20 HoTT,
mz-10 HoTT, mz-12 HoTT,
mz-18 HoTT, mz-24 HoTT
