Betriebshinweise
Betriebshinweise
Sender-Stromversorgung
Der Sender mx-16 HoTT ist serienmäßig mit einem
wiederaufladbaren hochkapazitiven NiMH-Akku 4NH-
2000 RX RTU (Best.-Nr. 2498.4FBEC) ausgestattet.
(Änderung vorbehalten.)
Der serienmäßig eingebaute Akku ist bei
Auslieferung jedoch nicht vollständig
aufgeladen.

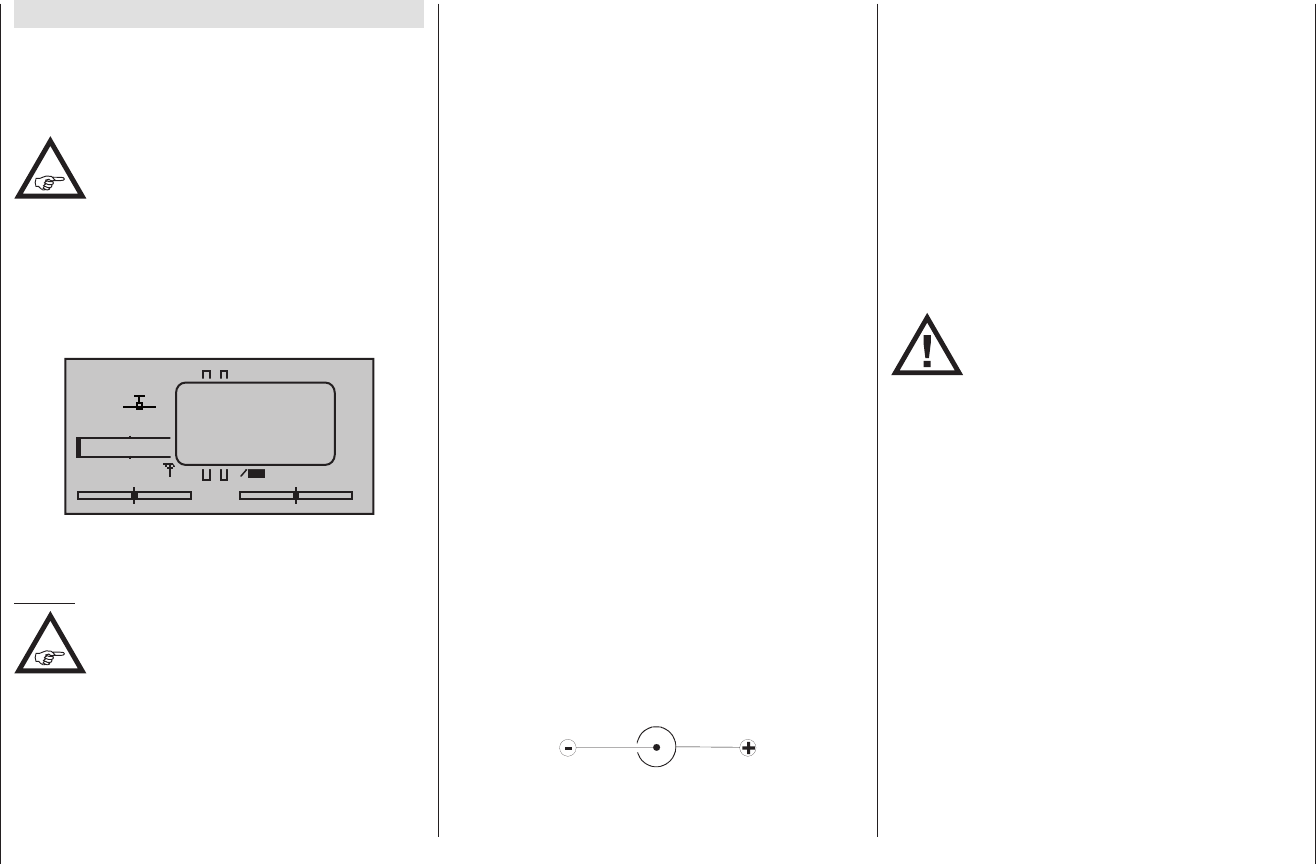

Die Senderakkuspannung ist während des Betriebs im
LCD-Display zu überwachen. Bei Unterschreiten einer
in der Zeile „Warnschwelle Akku“ des Menüs »allg.
Einstellungen«, Seite 144, einstellbaren Spannung,
standardmäßig 4,7 V, ertönt ein akustisches Warnsignal
und im Display erscheint das Fenster
#01
0:22h
Stop
0:00
0
0.0V
4.6V
T
Mx
Akku muss
geladen
werden !!
x
Spätestens jetzt ist der Betrieb unverzüglich einzustellen
und der Senderakku wieder zu laden!
Hinweis:
Achten Sie auch auf die Einstellung des
richtigen Akkutyps im Menü »Allgemeine
Einstellungen«, Seite 144! Standardmä-
ßig muss NiMH eingestellt sein.
Laden des Senderakkus mit Steckerlader
Der wiederaufladbare NiMH-Senderakku kann über
die auf der rechten Seite des Senders angebrachte
Ladebuchse mit dem mitgelieferten Ladegerät (Best.-Nr.
33116.2 (5,6V/200mA)) geladen werden.
Als Faustregel für die Ladedauer gilt, dass ein leerer
Akku 12 Stunden lang mit einem Strom in der Höhe
eines Zehntels der aufgedruckten Kapazität geladen
wird. Im Falle des standardmäßigen Senderakkus und
dem mitgelieferten Ladegerät sind das 200 mA. Für die
rechtzeitige Beendigung des Ladevorganges müssen
Sie jedoch selbst sorgen …
Verwenden Sie keinesfalls Steckerladegeräte anderer
Hersteller oder Ladegeräte, die für andere Akkutypen
ausgelegt sind. Eine zu hohe Ausgangsspannung und
evtl. zusätzlich falsche Polarität des Steckers, siehe
weiter unten, können immense Schäden verursachen.
Wir empfehlen, den Steckerlader ggf. entsprechend zu
beschriften.
Der Sender muss während des gesamten Ladevorgangs
auf „OFF“ (AUS) geschaltet sein. Niemals den Sender,
solange er mit dem Ladegerät verbunden ist, einschal-
ten! Eine auch nur kurzzeitige Unterbrechung des
Ladevorgangs kann die Ladespannung derart ansteigen
lassen, dass der Sender durch Überspannung sofort be-
schädigt wird. Achten Sie deshalb auch immer auf einen
sicheren und guten Kontakt aller Steckverbindungen.
Beachten Sie auch die Sicherheitshinweise auf den
Seiten 10 … 11.
Polarität der mx-16 HoTT-Ladebuchse
Die auf dem Markt befindlichen Ladekabel anderer
Hersteller weisen oft unterschiedliche Polaritäten auf.
Verwenden Sie deshalb nur original Graupner-Ladeka-
bel mit der Best.-Nr. 3022.
Laden mit Automatik-Ladegeräten
Die Ladebuchse ist serienmäßig über eine Schutzdiode
gegen Verpolung geschützt. Original Graupner-Auto-
matikladegeräte erkennen dennoch die Spannungslage
des Akkus. Der zulässige Ladestrom darf aber 1 A nicht
überschreiten, da ansonsten die Diode und ggf. andere
Bauteile beschädigt werden können.
Stellen Sie ggf. Ihr Schnellladegerät entsprechend des-
sen Anleitung auf eine Delta-Peak-Spannungsdifferenz
von 10 … 20 mV oder äquivalent ein, sodass es sich zur
Schnellladung von NiMH-Zellen eignet.
ACHTUNG:
Verbinden Sie erst die Bananenstecker
des Ladekabels mit dem Ladegerät und
stecken Sie dann erst das andere Ende
des Ladekabels in die Ladebuchse am Sender.
Verbinden Sie niemals die blanken Enden der
Stecker eines bereits am Sender angeschlossenen
Ladekabels miteinander! Um Schäden am Sender zu
vermeiden, darf der Ladestrom generell 1 A nicht
überschreiten! Begrenzen Sie ggf. den Strom am
Ladegerät.
