159

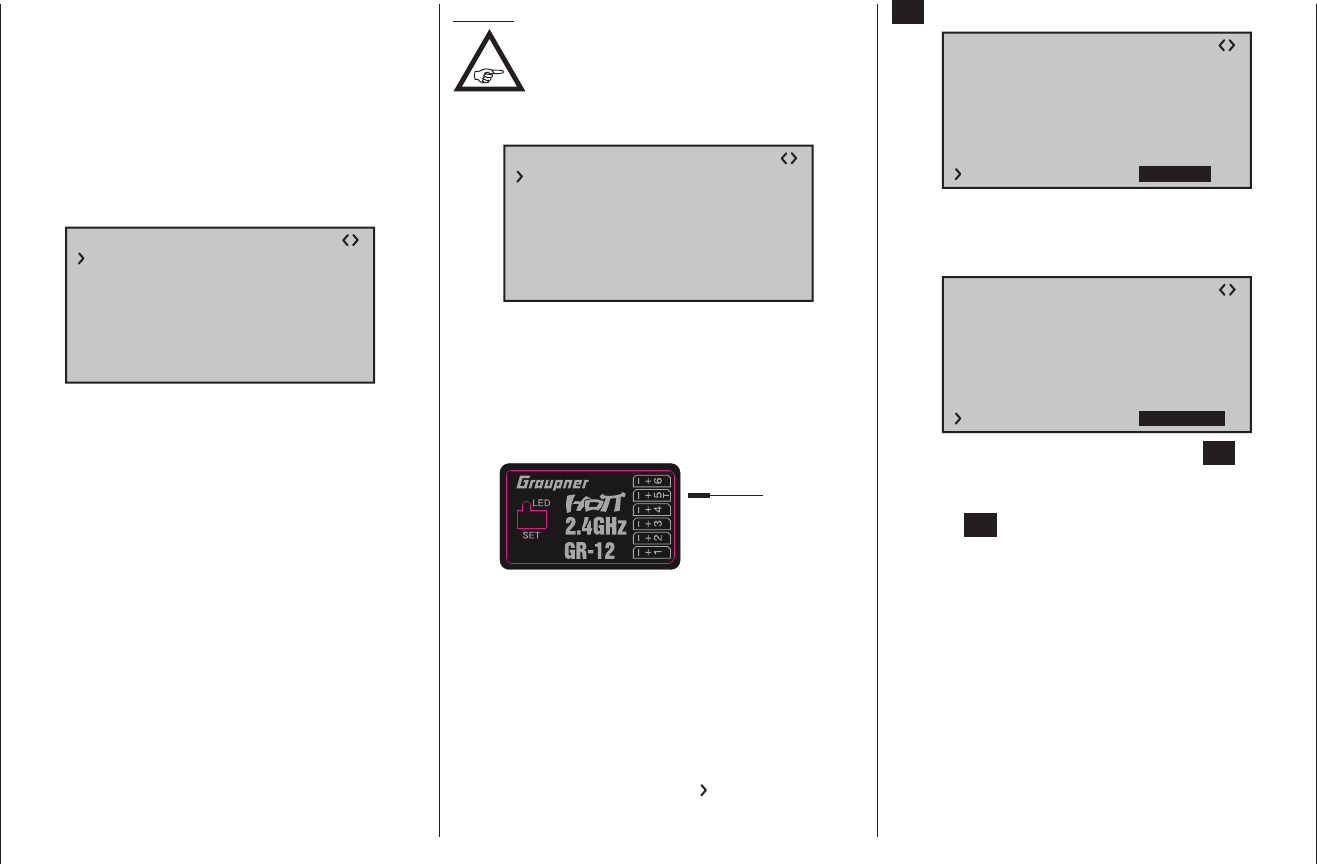

Programmbeschreibung: Telemetrie
gers wären in diesen beiden Fällen dann die Kanäle 03
+ 08 bzw. 02 + 05.
Wenn Sie also beispielsweise senderseitig „2QR“ vorge-
geben haben und die hier zu besprechende Option RX
CURVE anstelle des individueller einstellbaren Menüs
»D/R Expo«, Seite 108, des Senders mx-16 HoTT
nutzen möchten, dann sind 2 Kurven zu setzen. An-
derenfalls würden linkes und rechtes Querruder unter-
schiedliche Steuercharakteristiken aufweisen:
RX CURVE V6.37
TYPE : A
CURVE1 CH : 02
TYPE : A
CURVE2 CH : 05
TYPE : B
CURVE3 CH : 04
• CURVE 1, 2 oder 3 CH
Wählen Sie den gewünschten Steuerkanal (INPUT
CH) aus.
Die folgende Einstellung in TYPE betrifft nur den hier
ausgewählten Kanal.
TYPE
Wählen Sie die Servokurve aus:
A: EXPO = -100 % und DUAL RATE = 125 %
Das Servo reagiert stark auf Knüppelbewegungen
um die Neutralstellung. Mit zunehmendem Ruderaus-
schlag verläuft die Kurve flacher.
B: Lineare Einstellung.
Das Servo folgt der Knüppelbewegung linear.
C: EXPO = +100 % und DUAL RATE = 70 %
Das Servo reagiert schwach auf Knüppelbewegun-
gen um die Neutralstellung. Mit zunehmendem Ru-
derausschlag verläuft die Kurve steiler.
Hinweis:
Die hier programmierten Steuercharakteristi-
ken wirken auch auf gemappte Empfänger-
ausgänge.
5CH FUNCTION: „SERVO“ oder „SENSOR“
RX CURVE V6.37
TYPE : A
CURVE1 CH : 02
TYPE : A
CURVE2 CH : 05
TYPE : B
CURVE3 CH : 04
5CH FUNCTION:SERVO
Bei bestimmten Empfängern ist anstelle eines eigen-
ständigen Telemetrieanschlusses ein bestimmter Ser-
voanschluss umschaltbar gestaltet. So kann beispiels-
weise bei dem standardmäßig dem Set beiliegenden
Empfänger GR-12L, am, mit einem zusätzlichen „T“
gekennzeichneten, Servoanschluss 5 …
Servo
Sensor
ODER
L
No.S1012
… alternativ nicht nur das Adapterkabel Best.-Nr.
7168.6S zum Updaten des Empfängers sondern auch
ein Telemetrie-Sensor angeschlossenen werden.
Damit das jeweils angeschlossene Gerät jedoch vom
Empfänger auch richtig erkannt wird, MUSS in diesem
Fall der Servoanschluss 5 entsprechend von „SERVO“
auf „SENSOR“ und vice versa umgestellt werden.
Verschieben Sie dazu mit der Auswahltaste der
rechten Touch-Taste das Symbol „
“ am linken Rand vor
die unterste Zeile und tippen Sie dann auf die zentrale
SET-Taste der rechten Touch-Taste:
RX CURVE V6.37
TYPE : A
CURVE1 CH : 02
TYPE : A
CURVE2 CH : 05
TYPE : B
CURVE3 CH : 04
5CH FUNCTION:SERVO
Mit einer der beiden Auswahltasten der rechten
Touch-Taste wählen Sie nun die alternative Einstellung
„SENSOR“:
RX CURVE V6.37
TYPE : A
CURVE1 CH : 02
TYPE : A
CURVE2 CH : 05
TYPE : B
CURVE3 CH : 04
5CH FUNCTION:SENSOR
Mit einem weiteren Antippen der zentralen SET-Taste
der rechten Touch-Taste schließen Sie Ihre Wahl ab und
kehren ggf. mit entsprechend häufigem Antippen der
zentralen ESC-Taste der linken Touch-Taste wieder zur
Grundanzeige des Senders zurück.
