Programmbeschreibung: Telemetrie
anliegende Signal in einstellbarem Maße dem SLAVE
CH (Zielkanal) zugemischt.
Wählen Sie „00“, wenn kein Mischer gesetzt werden soll.
SLAVE CH („zu“)
Dem SLAVE CH (Zielkanal) wird anteilig das Signal
des MASTER CH (Signalquelle bzw. Quellkanal) zu-
gemischt. Der Misch anteil wird von den in den Zeilen
„TRAVEL–“ und „TRAVEL+“ eingetragenen Prozentsät-
zen bestimmt.
Wählen Sie „00“, wenn kein Mischer gesetzt werden soll.
TRAVEL–/+ (Anteil der Zumischung in %)
Mit den Einstellwerten dieser beiden Zeilen wird der
Prozentsatz der Zumischung in Relation zum MAS-
TER-Signal getrennt für beide Richtungen vorgegeben.
RX WING MIXER TAIL TYPE (Leitwerkstyp)
Die nachfolgenden Modelltypen stehen Ihnen auch in
der Zeile „Leitwerk“ des Menüs »Grundeinstellung«,
Seite 79, zur Verfügung und sollten vorzugsweise dort
voreingestellt werden. In diesem Fall belassen Sie den
RX WING MIXER TAIL TYPE immer auf NORMAL.
Möchten Sie dennoch lieber die im Empfänger inte-
grier ten Mischer nutzen, dann können Sie die bereits
voreingestellte Mischerfunktion für den entsprechenden
Modelltyp auswählen:
• NORMAL
Diese Einstellung entspricht dem klassischen Flug-
zeugtyp mit Heck-Leitwerk und getrenntem Seiten-
und Höhenruder. Für diesen Modelltyp wird keine Mi-
schfunktion benötigt.
• V-TAIL (V-Leitwerk)
Bei diesem Modelltyp werden die Steuerfunktionen
Höhen- und Seitenruder so miteinander verknüpft,
dass jede der beiden Leitwerksklappen – durch je ein
separates Servo angesteuert – sowohl die Höhen- als
auch Seitenruderfunktion übernimmt.
Die Servos werden üblicherweise wie folgt am Emp-
fänger angeschlossen:
OUTPUT CH 3: V-Leitwerksservo links
OUTPUT CH 4: V-Leitwerksservo rechts
Sollten die Ruderausschläge nicht wunschgemäß
erfolgen, beachten Sie bitte die Hinweise auf Sei-
te 65.
• ELEVON (Delta-/Nurflügelmodelle)
Die an den Ausgängen 2 und 3 angeschlossenen
Servos übernehmen Quer- und Höhenruderfunktion.
Die Servos werden üblicherweise wie folgt am Emp-
fänger angeschlossen:
OUTPUT CH 2: Quer/Höhe links
OUTPUT CH 3: Quer/Höhe rechts
Sollten die Ruderausschläge nicht wunschgemäß
erfolgen, beachten Sie bitte die Hinweise auf Sei-
te 65.

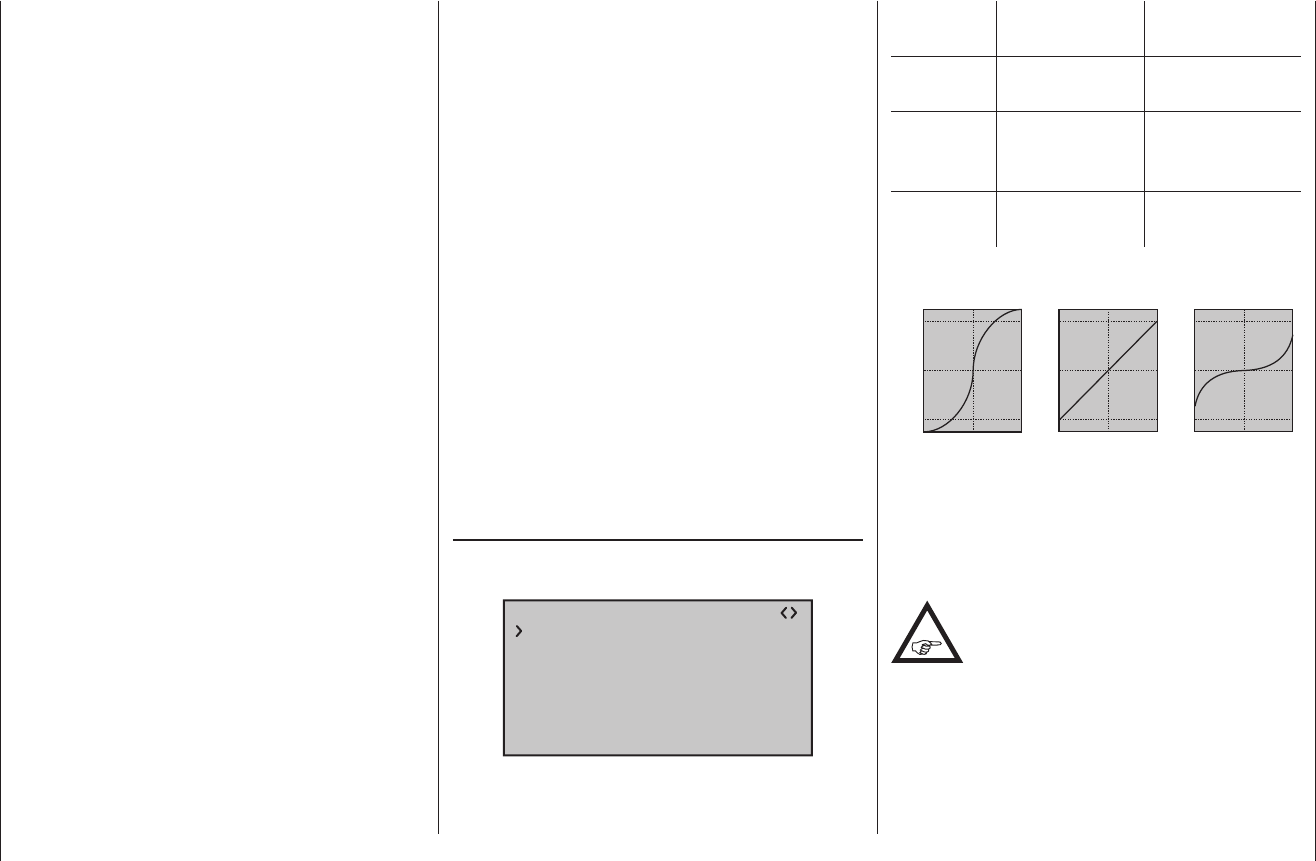

RX CURVE
Mit der Funktion RX CURVE können Sie die Steuercha-
rakteristiken für bis zu drei Servos verwalten:
RX CURVE V6.37
TYPE : B
CURVE1 CH : 02
TYPE : B
CURVE2 CH : 03
TYPE : B
CURVE3 CH : 04
Wert Erläuterung
mögliche
Einstellungen
Vx.xx Firmwareversion
des Empfängers
keine
CURVE1, 2
oder 3 CH
Kanalzuordnung
der jeweiligen
Kurveneinstellung
1 … je nach
Empfänger
TYPE Kurventyp A, B, C
siehe Abbildung
Expo = +100%
–100%
+100%
0
–100%
+100%
0
Expo = –100%
TYP A
–100%
+100%
0
–100%
+100%
0
linear
–100%
+100%
0
–100%
+100%
0
TYP B
TYP C
DR = 125% DR = 70%
Servoweg
Geberweg
Servoweg
Geberweg
Servoweg
Geberweg
Gegebenenfalls wird eine nichtlineare Steuerfunktion
verwendet für Querruder (Kanal 2), Höhenruder (Kanal
3) und Seitenruder (Kanal 4). Diese Kanal-Vorgaben
entsprechen auch der Werkseinstellung.
ABER ACHTUNG:
Diese Zuordnung trifft nur dann zu, wenn Sie
senderseitig weder in der Zeile „Leitwerk“
des Menüs »Grundeinstellung«, Seite
79, „2 HR Sv“ noch in der Zeile „Querr./Wölb“, Seite
79, „2QR“ oder „2QR 2WK“ vorgegeben haben!
Anderenfalls wird bereits im Sender die Steuerfunktion 3
(Höhenruder) auf die Steuerkanäle 3 + 8 bzw. die
Steuerfunktion 2 (Querruder) auf die Steuerkanäle 2 + 5
für linkes und rechtes Querruder gesplittet. Die korres-
pondierenden Steuerkanäle (INPUT CH) des Empfän-
