Programmbeschreibung: freie Mix
Typ vo n
zu
M1
M2
M3
K1
HR
G1
6
HR
HR
S
8
2

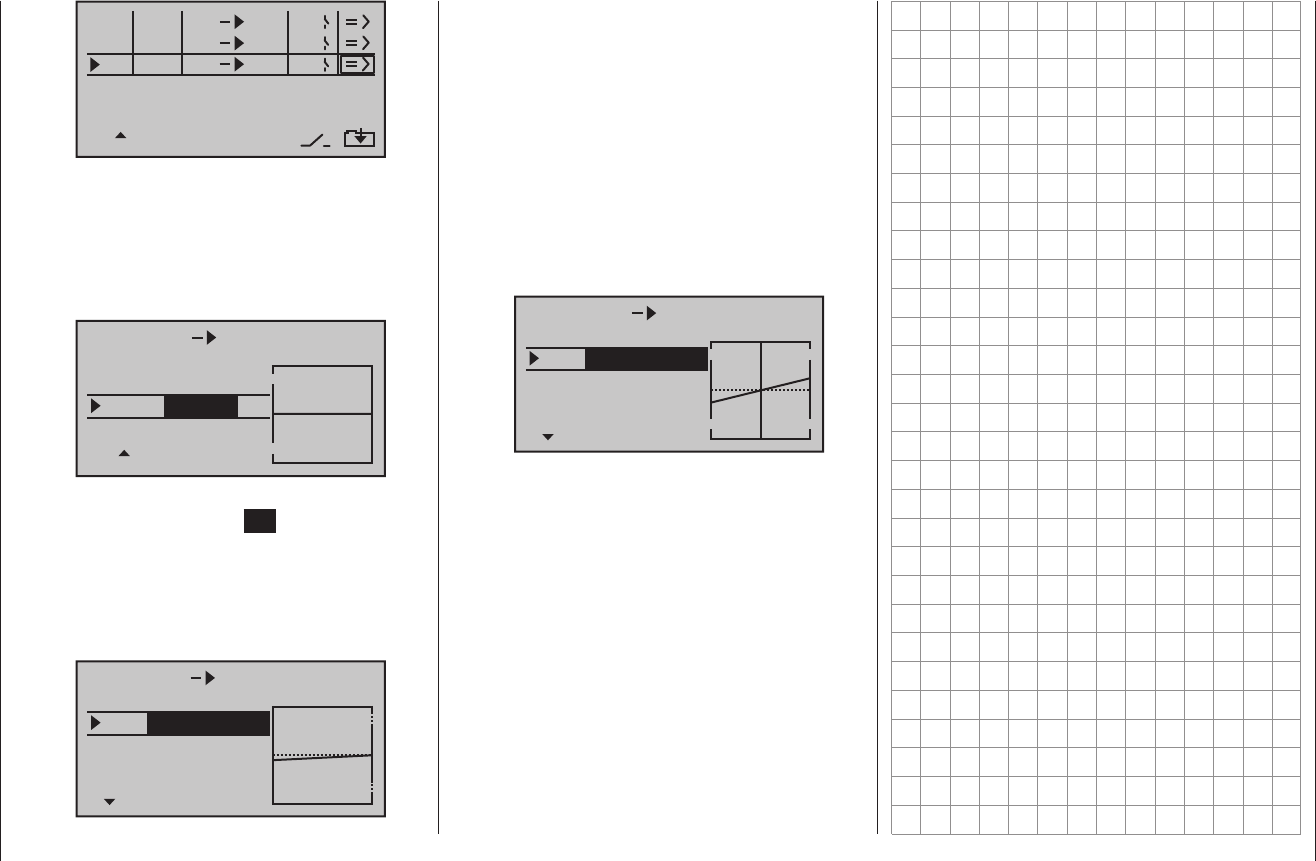

… auf die Einstellseite des Mixers.
Hier wählen Sie mit der Auswahltaste der linken
oder rechten Touch-Taste die Zeile „Offs“ an und stel-
len, wie auf der linken Seite unter „Hinweise“ be-
schrieben, manuell über SEL den benötigten Schal-
ter-Offset ein, z. B.:
MIX3 S HR
Weg
0%
0%
Offs
SEL
STO
+100%
Wechseln Sie anschließend in die Zeile „Weg“ und
tippen dann auf die zentrale SET-Taste der rechten
Touch-Taste. In den nun inversen Wertefeldern stel-
len Sie – nachdem Sie den ausgewählten Schalter in
die Mixer-EIN-Stellung gebracht haben – den benöti-
gten Mischanteil mit den Auswahltasten der rechten
Touch-Taste ein.
MIX3 S HR
Weg
+100%Offs
ASY
SYM
+10%
+10%
2. Dieses Beispiel bezieht sich auf Hubschraubermo-
delle:
Wenn Sie im Heliprogramm die Pitchtrimmung über
einen der Proportional-Drehregler CTRL 6 … 8 vor-
nehmen möchten, dann weisen Sie einen dieser Ge-
ber im Menü »Gebereinstellung«, Seite 102, dem
Eingang „E8“ zu. Anschließend definieren Sie ein-
fach einen freien Mixer „8 1“ mit einem symmetri-
schen Mischanteil von z. B. 25 %. Dieser Geber wirkt
dann aufgrund der internen Kopplung gleichermaßen
auf alle vorhandenen Pitchservos, ohne das Gasser-
vo zu beeinflussen.
MIX1 8 1
Weg
+25%
+25%
0%Offs
ASYSYM
