Programmbeschreibung: freie Mix
* N.N. = Nomen Nominandum (der zu nennende Name)
oder  der rechten Touch-Taste (CLEAR) löscht den
Mischanteil im inversen Feld.
Der für unsere Zwecke „optimale“ Wert muss sicherlich
erflogen werden.

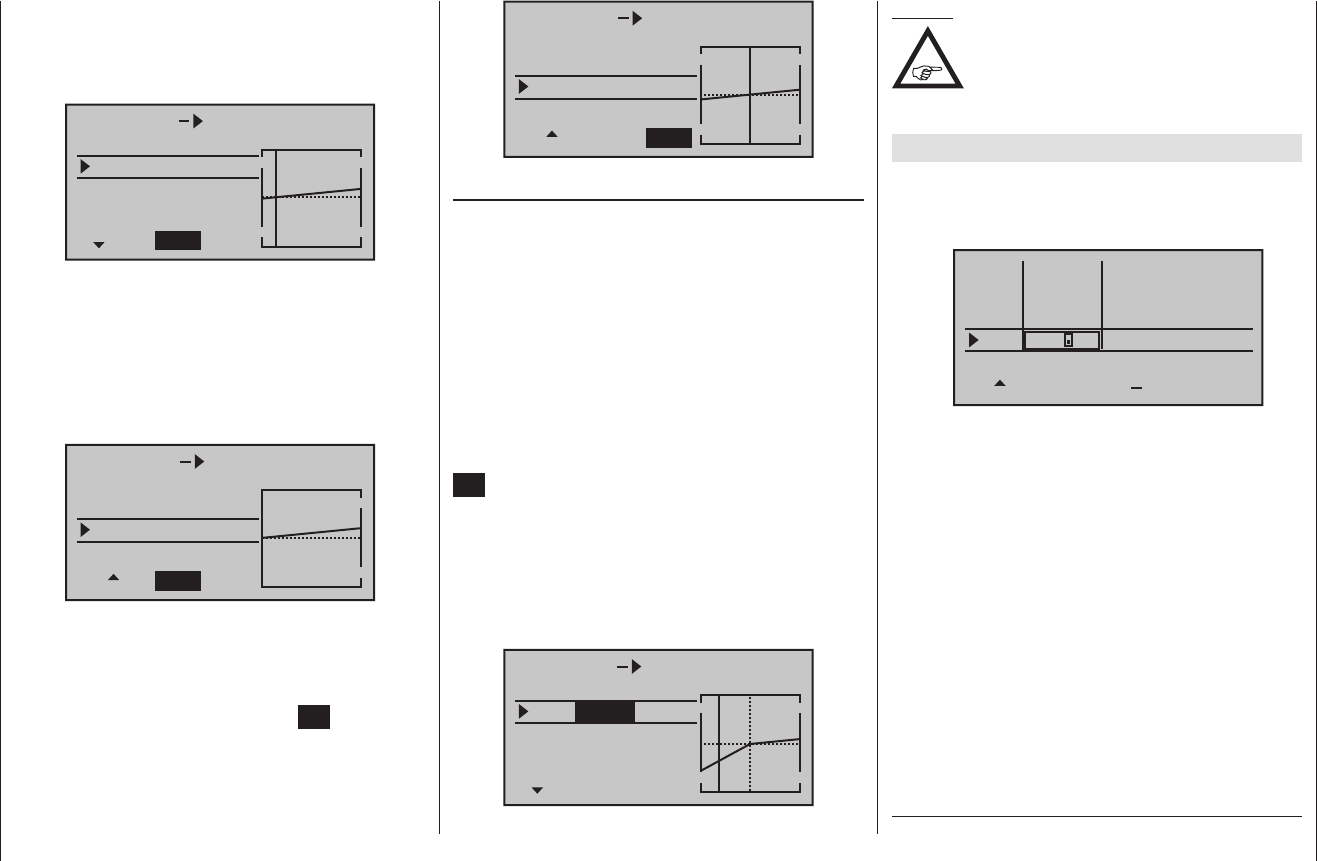

MIX1 6 HR
Weg
+20%
+20%
–75%Offs
ASYSYM
Da wir den Mixerneutralpunkt weiter oben auf -75 %
Steuerweg eingestellt haben, wird das Höhenru-
der („HR“) bereits in Neutrallage der Landeklappen
eine – geringe – Wirkung in Richtung „tief“ zeigen, die
natürlich nicht erwünscht ist. Verschieben Sie also, wie
weiter oben bereits beschrieben, den Mixerneutralpunkt
auf -100 % Steuerweg.
MIX1 6 HR
Weg
+20%
+20%
–100%Offs
SEL
STO
Wenn Sie jetzt den Offset von -75 % sogar auf 0 %
Steuerweg zurücksetzen würden, indem Sie mit der
Auswahltasten  der linken oder rechten Touch-Taste
das SEL-Feld anwählen und nach Aktivierung des Wer-
tefeldes mittels Antippen der zentralen SET-Taste der
rechten Touch-Taste gleichzeitig die beiden Auswahlta-
sten  oder  der rechten Touch-Taste (CLEAR)
antippen, erhielten Sie folgendes Bild:
MIX1 6 HR
Weg
+20%
+20%
0%Offs
STO
SEL
Asymmetrische Mischanteile
Oft werden aber auch beiderseits des Mixerneutral-
punktes unterschiedliche Mischwerte benötigt.
Stellen Sie dazu ggf. den Offset des als Beispiel verwen-
deten Mixers „6  HR“ wieder auf 0 %, siehe Abbildung
oben.
Wechseln Sie nun ggf. mit der Auswahltaste  der
linken oder rechten Touch-Taste nach oben, in die Zeile
„Weg“: In der untersten Displayzeile erscheint SYM und
ASY anstelle von STO und SEL. Wählen Sie mit der
Auswahltaste  der linken oder rechten Touch-Taste
das ASY-Feld an und tippen Sie dann auf die zentrale
SET-Taste der rechten Touch-Taste: Wenn Sie jetzt den
beispielhaft dem Eingang 6 zugewiesenen Proportional-
Drehgeber CTRL 7 jeweils in die entsprechende Rich-
tung bewegen, lassen sich die Mischanteile für jede
der beiden Steuerrichtungen, d. h. links bzw. rechts des
eingestellten Offsetpunktes, mit den Auswahltasten der
rechten Touch-Taste einstellen, z. B.:
MIX1 6 HR
Weg
+20%
0%Offs
SYM
ASY
+55%
Hinweis:
Im Falle eines Schaltkanal-Mixers vom Typ
„S  N.N.*“ müssen Sie den zugeordneten
Schalter umlegen. Die vertikale Linie springt
zwischen der linken und rechten Seite.
Beispiele:
1. Zum Öffnen und Schließen einer Schleppkupplung
wurde der Schalter SW 2 bereits im Menü »Geber-
einstellung« dem Steuerkanal 8 zugewiesen:
E5
E6
E7
+
Weg
100%
100%
100%
100%
100%
100%
2
+ +
+ +
+
+
E8
100%
100%
+ +
Geb. 7
frei
frei
Da sich bei den anschließenden Schleppflügen ge-
zeigt hat, dass während des Schleppvorgangs immer
mit leicht gezogenem Höhenruder geflogen werden
muss, soll nun bei geschlossener Schleppkupplung
das am Empfängerausgang 3 angeschlossene Hö-
henruderservo automatisch etwas auf „hoch“ ge-
trimmt werden. Im von Seite 135 bereits bekannten
Display wurde der 3. Linear-Mixer hierfür eingerich-
tet, und zwar mit dem Schaltkanal „S“ als Mixerein-
gang. Bringen Sie nun den ausgewählten Schalter in
die AUS-Stellung und wechseln Sie dann …
