Programmbeschreibung: freie Mix

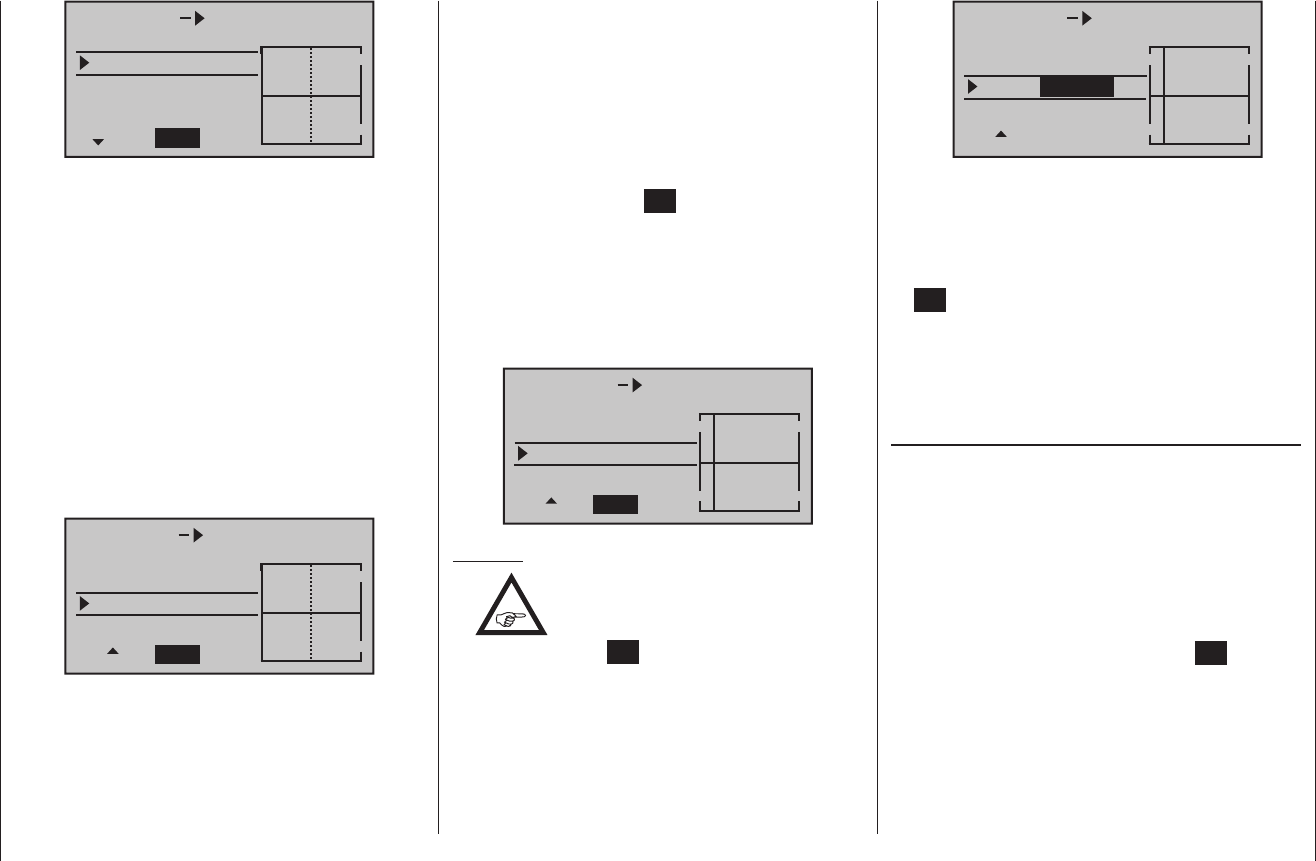

MIX1 6 HR
Weg
0%
0%
0%Offs
ASYSYM
Die durchgezogene vertikale Linie repräsentiert die mo-
mentane Position des Gebers am Eingang 6. (In obiger
Grafik am linken Rand befindlich, weil CTRL 7, wie
zuvor erwähnt, am linken Anschlag steht.) Die durch-
gezogene horizontale Linie gibt den Mischanteil an, der
momentan über den gesamten Geberweg – in diesem
Beispiel CTRL 7 – konstant den Wert null hat; demzu-
folge wird das Höhenruder der Klappenbetätigung noch
nicht folgen.
Zunächst sollten Sie jedoch den …
Offset
… (Mixerneutralpunkt) festlegen. Wechseln Sie dazu
mit der Auswahltaste  der linken oder rechten Touch-
Taste in die Zeile „Offs“:
MIX1 6 HR
Weg
0%
0%
0%Offs
SELSTO
Die punktierte vertikale Linie in der Mitte der Grafik
kennzeichnet die Lage des Mixerneutralpunktes („Off-
set“), also desjenigen Punktes entlang dem Steuerweg,
bei dem der Mixer den an seinem Ausgang angeschlos-
senen Steuerkanal NICHT beeinflusst. Standardmäßig
befindet sich dieser Punkt in der Steuermitte.
Da in unserem Beispiel aber die Klappen am linken
Anschlag des Proportional-Drehgebers geschlossen
bzw. eingefahren sein sollen und daher das Höhenruder
in dieser Position auch nicht weiter beeinflusst werden
soll, müssen wir den Mixerneutralpunkt genau in diesen
Punkt verlegen. Drehen Sie also den hier beispielhaft
verwendeten Geber CTRL 7 an den linken Anschlag,
falls Sie dies noch nicht getan haben, und tippen Sie
anschließend die zentrale SET-Taste der rechten Touch-
Taste an. Die punktierte vertikale Linie wandert in diesen
Punkt, den neuen Mixerneutralpunkt, der definitionsge-
mäß immer den „OUTPUT“-Wert null beibehält.
Wir wollen der besseren Darstellung wegen diesen
als „Offset“ bezeichneten Wert allerdings auf nur
-75 % einstellen.
MIX1 6 HR
Weg
0%
0%
–75%Offs
SELSTO
Hinweise:
•
Über die Anwahl von SEL mittels der Aus-
wahltaste  der linken oder rechten
Touch-Taste und nachfolgendem Antip-
pen der zentralen SET-Taste der rechten Touch-Taste
…
MIX1 6 HR
Weg
0%
0%
Offs
SELSTO
–75%
… können Sie mit den Auswahltasten der linken oder
rechten Touch-Taste den Offset-Wert in 1 %-Schritten
manuell einstellen bzw. nachjustieren.
• Über die Anwahl von SEL und nachfolgendem Akti-
vieren des Wertefeldes mittels Antippen der zentralen
SET-Taste der rechten Touch-Taste – siehe vorste-
hende Abbildung – setzen Sie den Mixerneutralpunkt
durch gleichzeitiges Antippen der beiden Auswahlta-
sten  oder  der rechten Touch-Taste (CLE-
AR) automatisch wieder auf die Steuermitte zurück.
Symmetrische Mischanteile
In der Zeile „Weg“ werden die Mischwerte oberhalb
und unterhalb des Mixerneutralpunktes – ausgehend
von dessen momentaner Lage – definiert. Wechseln
Sie dazu ggf. mit der Auswahltaste  der linken oder
rechten Touch-Taste in die Zeile „Weg“: Wählen Sie ggf.
mit den Auswahltasten  der linken oder rechten
Touch-Taste das SYM-Feld an, um den Mischwert
symmetrisch zum gerade eingestellten Offset-Punkt
festzulegen. Nach Antippen der zentralen SET-Taste der
rechten Touch-Taste legen Sie die Werte in den beiden
nun inversen Feldern mit den Auswahltasten der rechten
Touch-Taste zwischen -150 % und +150 % fest. Der
eingestellte Mischwert bezieht sich dabei immer auf das
Eingangsignal des jeweiligen Gebers (Steuersignal)!
Negative Mischwerte drehen die Mischrichtung um.
Gleichzeitiges Antippen der beiden Auswahltasten 
