135

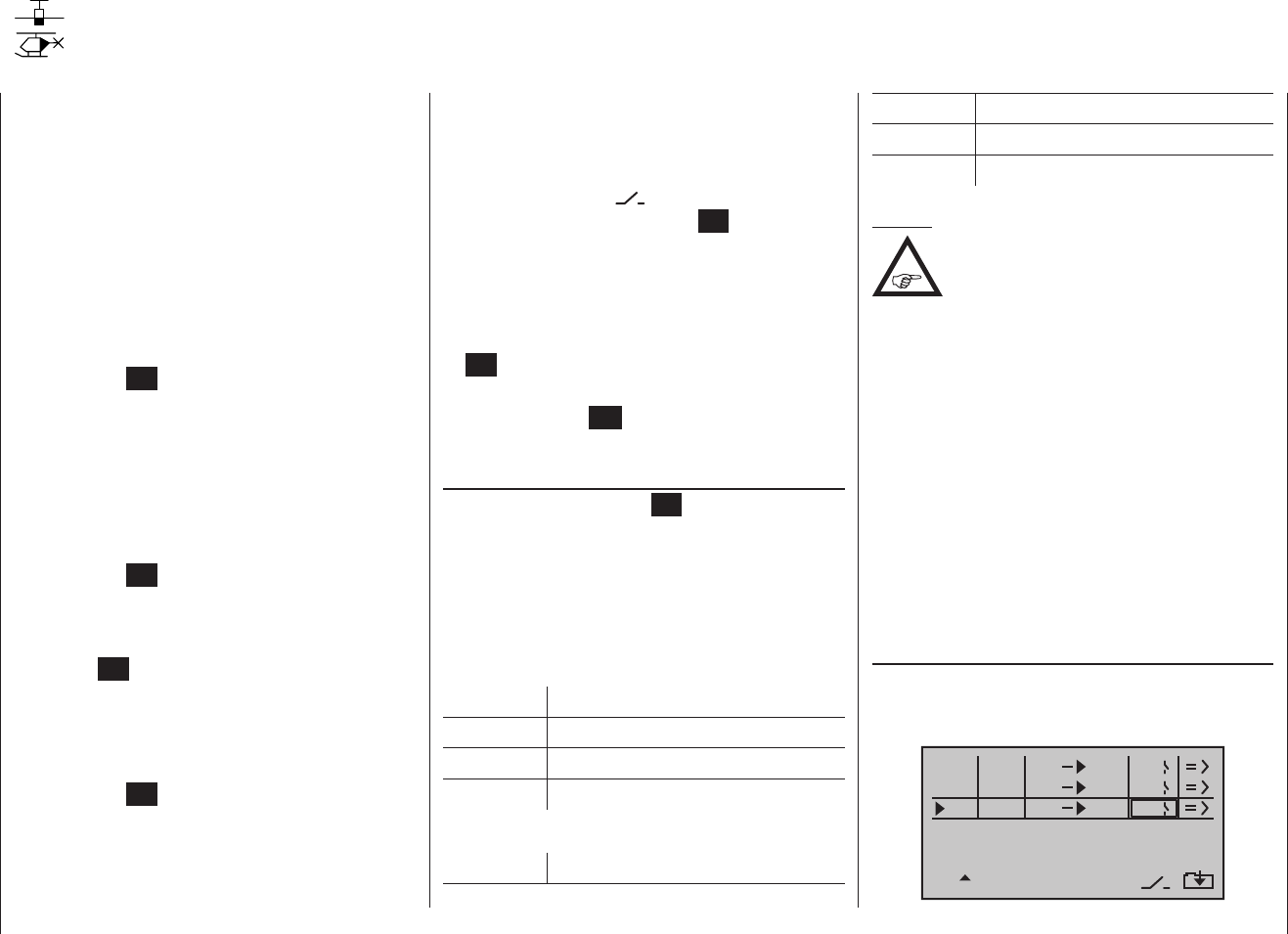

Programmbeschreibung: freie Mix
2 Roll-Steuerknüppel
3 Nick-Steuerknüppel
4 Heck-Steuerknüppel
Hinweis:
Vergessen Sie nicht, den ggf. ausgewählten
Steuerfunktionen 5 … 8 beim Flächenmodell
bzw. 5, 7 und 8 beim Helimodell im Menü
»Gebereinstellung«, Seite 100 bzw. 102, auch
jeweils einen Geber zuzuordnen!
„S“ wie Schaltkanal
Der Buchstabe „S“ (Schaltkanal) in der Spalte „von“
bewirkt, dass dem Mixereingang ein konstantes Ein-
gangssignal zugeführt wird, z. B., um – wie schon auf der
Seite zuvor erwähnt – bei geschlossener Schleppkupp-
lung das Höhenruder ein wenig mehr in Richtung „hoch“
zu trimmen.
Nach der Zuweisung einer Steuerfunktion oder des
Buchstaben „S“ in der Spalte „von“ werden weitere
Felder in der untersten Zeile des Displays eingeblendet,
darunter …
„zu“
Im Eingabefeld dieser Spalte legen Sie das Ziel des
Mixers, d. h. den Mixerausgang, auf einen der Steuerka-
näle fest.
Typ von
zu
M1
M2
M3
K1
HR
G1
6
HR
HR
S 2
8
Unabhängig vom jeweils gewählten Modelltyp stehen in
jedem der 20 Modellspeicherplätze drei Linear-Mixer mit
der zusätzlichen Möglichkeit nichtlinearer Steuerkennli-
nien zur Verfügung.
Im ersten Teil wollen wir aber zunächst nur die Program-
mierung der ersten Display-Seite besprechen. Danach
befassen wir uns mit der Festlegung von Mischanteilen
auf der zweiten Display-Seite dieses Menüs.
Grundsätzliche Programmierung
1. Mit den Auswahltasten der linken oder rechten
Touch-Taste gewünschten Mixer anwählen.
2. Die zentrale SET-Taste der rechten Touch-Taste an-
tippen. Das Eingabefeld der am unteren Displayrand
mit „von“ gekennzeichneten Spalte wird invers dar-
gestellt.
3. Mixereingang „von“ mit den Auswahltasten der rech-
ten Touch-Taste festlegen.
In der untersten Displayzeile erscheinen weitere
Spaltenbezeichnungen.
4. Die zentrale SET-Taste der rechten Touch-Taste an-
tippen; mit der Auswahltaste der linken oder rech-
ten Touch-Taste zur am unteren Displayrand mit „zu“
gekennzeichneten Spalte wechseln und wieder die
zentrale SET-Taste der rechten Touch-Taste antip-
pen.
Das Eingabefeld „zu“ wird invers dargestellt.
5. Mixerausgang „zu“ mit den Auswahltasten der rech-
ten Touch-Taste festlegen.
6. Die zentrale SET-Taste der rechten Touch-Ta-
ste antippen und optional mit der Auswahltaste
der linken oder rechten Touch-Taste zur am un-
teren Displayrand mit „Typ“ gekennzeichneten Spal-
te wechseln, um die Trimmung von K1 … K4 in das
Freie Mix
Linearmixer
Mixereingangssignal einzubeziehen („Tr“ für Trim-
mung) …
… und/oder mit der Auswahltaste der linken oder
rechten Touch-Taste zur am unteren Displayrand mit
dem Schaltersymbol
gekennzeichneten Spal-
te wechseln, wieder die zentrale SET-Taste der rech-
ten Touch-Taste antippen und ggf. einen Schalter, wie
im Abschnitt „Geber-, Schalter- und Geberschalterzu-
ordnung“ auf Seite 62 beschrieben, zuweisen.
7. Mit der Auswahltaste der linken oder rechten
Touch-Taste zur Spalte => wechseln und die zentrale
SET-Taste der rechten Touch-Taste antippen.
8. Mischanteile auf der zweiten Display-Seite definieren.
9. Mit der zentralen ESC-Taste der linken Touch-Taste
zurück zur ersten Seite wechseln.
„von“
Nach Antippen der zentralen SET-Taste der rechten
Touch-Taste wählen Sie im nun inversen Feld der ange-
wählten Mixerzeile mit den Auswahltasten der rechten
Touch-Taste eine der Steuerfunktionen 1 … 8 oder S
aus.
Übersichtlichkeitshalber sind die Steuerfunktionen
1 … 4 im Flächenprogramm folgendermaßen gekenn-
zeichnet:
K1 Gas-/Bremsklappen-Steuerknüppel
QR Querruder-Steuerknüppel
HR Höhenruder-Steuerknüppel
SR Seitenruder-Steuerknüppel
… und im Heli-Programm:
1 Gas-/Pitch-Steuerknüppel
