- Programmier-Handbuch mx-16 HoTT
- Inhaltsverzeichnis
- Warn- und Hinweissymbole sowie deren Bedeutung
- Hinweise zum Umweltschutz
- Sicherheitshinweise
- Sicherheitshinweise und Behandlungsvorschriften für Nickel-Metall-Hydrid Akkumulatoren
- Einleitung
- Betriebshinweise
- Senderbeschreibung
- Inbetriebnahme des Senders
- Inbetriebnahme des Empfängers
- Installationshinweise
- Digitale Trimmung
- Begriffsdefinitionen
- Schalter- und Geberschalterzuordnung
- "Binden" von Sender und Empfänger
- Was ist ein Mischer?
- Allgemeine Anmerkungen zu frei programmierbaren Mixern
- Flächenmodelle
- Empfängerbelegung
- Bindungs Typ
- „Binden“ von Sender und Empfänger
- Programmbeschreibung im Detail
- Neuen Speicherplatz belegen
- Modellspeicher
- Grundeinstellung
- Servoeinstellung
- Gebereinstellung
- D/R Expo
- Phasentrim
- Flächenmix
- Mischerneutralpunkte
- QR - Diff. (Querruderdifferenzierung)
- WK - Diff. (Wölbklappendifferenzierung)
- QR => SR (Querruder => Seitenruder)
- QR => WK (Querruder => Wölbklappe)
- Bremse => HR (Bremse => Höhenruder)
- Bremse => WK (Bremse => Wölbklappe)
- Bremse => QR (Bremse => Querruder)
- Kombination der Mischer Bremse => N.N.*: „Krähenstellung“ oder „Butterfly“
- HR => WK (Höhenruder => Wölbklappe)
- HR QR (Höhenruder Querruder)
- WK => HR (Wölbklappe => Höhenruder)
- WK => QR (Wölbklappe => Querruder)
- Diff.-Red. (Differenzierungsreduktion)
- Freie Mixer
- Servoanzeige
- Allgemeine Einstellungen
- Fail Safe
- Telemetrie
- Lehrer/Schüler
- Info-Anzeige
- Programmierbeispiele
- Vorbereitende Maßnahmen am Beispiel eines Flächenmodells
- Erste Schritte bei der Programmierung eines neuen Modells
- Einbindung eines Elektroantriebs in die Modellprogrammierung
- Betätigung des E-Motors und Butterfly mit K1-Steuerknüppel
- Uhren-Betätigung durch K1-Steuerknüppel oder Schalter SW 1 9
- Verwenden von Flugphasen
- Parallel laufende Servos
- Delta- und Nurflügelmodelle
- F3A-Modell
- Hubschraubermodelle
- Empfängerbelegung
- Bindungs Typ
- „Binden“ von Sender und Empfänger
- Programmbeschreibung im Detail
- Neuen Speicherplatz belegen
- Modellspeicher
- Grundeinstellung
- Servoeinstellung
- Gebereinstellung
- D/R Expo
- Helimix
- Freie Mixer
- TS-Mixer
- Servoanzeige
- Allgemeine Einstellungen
- Fail Safe
- Telemetrie
- Lehrer/Schüler
- Info-Anzeige
- mx-16 HoTT Programmierbeispiele
- Anhang
- Konformitätserklärung
- Garantieurkunde
13

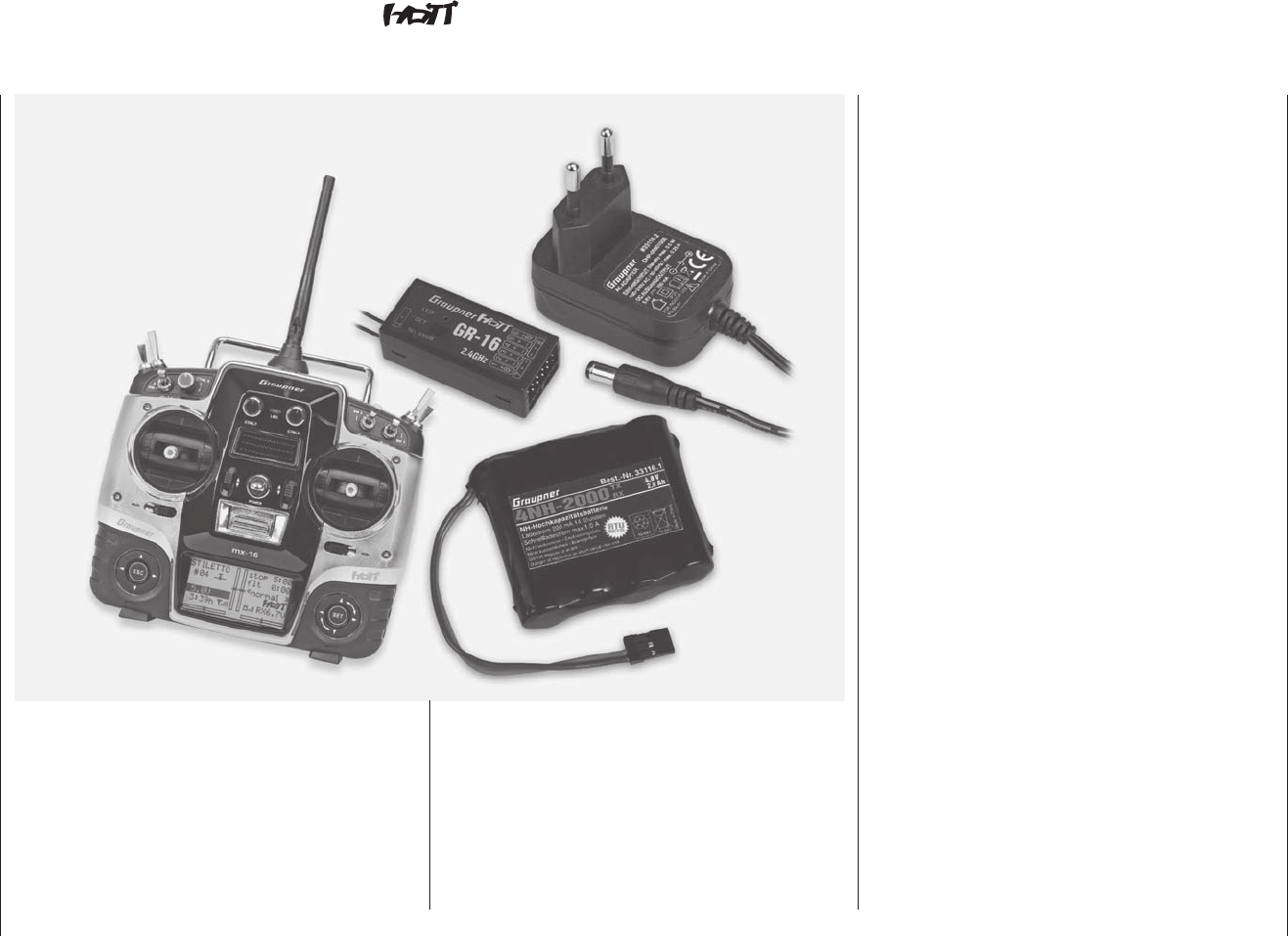

Beschreibung Fernlenkset
Computer System mx-16
8-Kanal-Fernlenkset in 2,4 GHz Graupner HoTT-Technologie (Hopping Telemetry Transmission)
Hohe Funktionssicherheit der Graupner-HoTT-Tech-
nologie durch bidirektionale Kommunikation zwi-
schen Sender und Empfänger mit integrierter Tele-
metrie, Sprachausgabe über Kopfhörerausgang und
ultraschnellen Reaktionszeiten.
Programmierung durch vereinfachte Programmier-
technik mit kapazitiven Vier-Wege-Berührungstasten
(CAP-Touch).
Kontrastreiches, 8-zeiliges blau beleuchtetes Grafik-
display zur perfekten Anzeige aller Einstellparame-
ter und Telemetriedaten. Sicherung von Modelldaten
sowie Speicherung der Telemetriedaten auf einer
micro-SD Speicherkarte.
USB-Anschluss zum Auslesen und Speichern von
Modellspeichern und für Firmware-Updates mittels
PC.
• Microcomputer-Fernlenksystem in modernster 2,4
GHz Graupner HoTT-Technologie
• Bidirektionale Kommunikation zwischen Sender und
Empfänger
• Ultraschnelle Reaktionszeiten durch direkte Übertra-
gung der Daten vom Hauptprozessor zum 2,4-GHz-
HF-Modul mit zuverlässiger Übertragung. Keine
zusätzlichen Verzögerungen durch Umwege über
einen Modulprozessor.
• Maximale Störunempfindlichkeit durch optimiertes
Frequenzhopping über bis zu 75 Kanäle und breiter
Kanalspreizung
• Intelligente Datenübertragung mit Korrekturfunktion
• Über 200 Systeme gleichzeitig einsetzbar
• 5 verschiedene Sprachen
Wechsel zwischen Deutsch, Englisch, Französisch,
Italienisch und Spanisch jederzeit per Software-Up-
date möglich.
• »Telemetrie«-Menü zur Anzeige der Telemetrie-
Daten sowie zur Programmierung der optional an-
schließbaren Sensoren und der Empfängerausgänge
• Durch spezielle Telemetrie-Displays zahlreiche
Programmier- und Auswertefunktionen direkt im
Senderdisplay
• Sprachausgabe über integriertes Sprachausgabe-
modul
• Servozykluszeiten für Digitalservos von 10 ms
wählbar
• Kurze Antenne, klappbar
• Bedienung und Programmierung angelehnt an die
bewährten Konzepte von mc-18 bis mc-24
• Kontrastreiches blau beleuchtetes Grafikdisplay ge-
währleistet perfekte Kontrolle der Einstellparameter
