Programmbeschreibung: Helimixer - Hubschraubermodell
chende Eingabefeld wird invers dargestellt.
3. Mischwerte mit den Auswahltasten der rechten
Touch-Taste festlegen, wozu ggf. auch der Gas-/
Pitch-Steuerknüppel zu bewegen ist.
Gleichzeitiges Antippen der Tasten  oder 
der rechten Touch-Taste (CLEAR) setzt einen geän-
derten Wert wieder auf den Standardwert zurück.
4. Die zentrale ESC-Taste der linken oder die zentrale
SET-Taste der rechten Touch-Taste antippen, um die
Eingabe zu beenden.

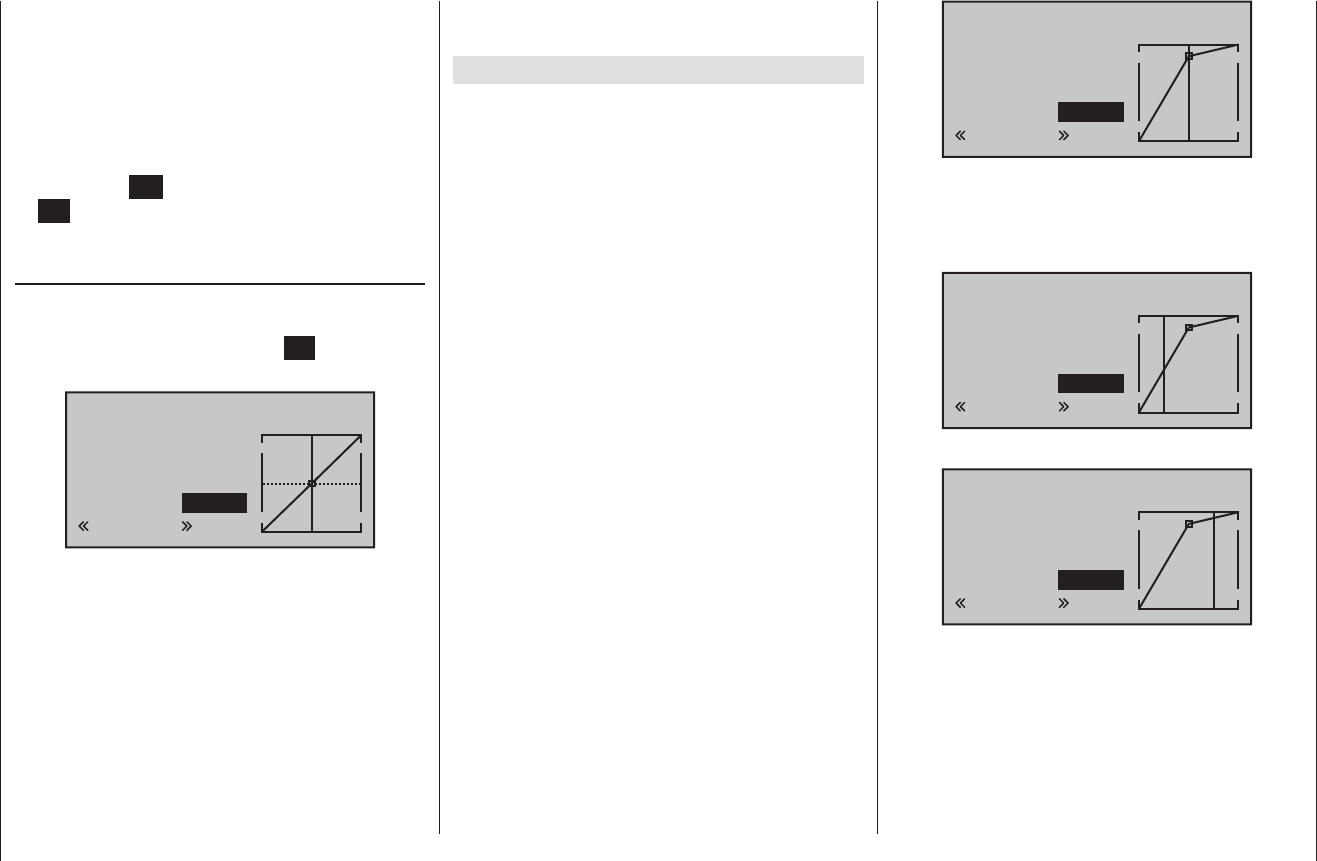

Pitch (Pitchkurve (K1  Pitch))
Wechseln Sie ggf. mit den Auswahltasten  der
linken oder rechten Touch-Taste in die Zeile „Pitch“ und
tippen Sie anschließend die zentrale SET-Taste der
rechten Touch-Taste an:
Eingang
Ausgang
Punkt
3
0%
0%
0%
Pitch
normal
Die Steuerkurve kann durch bis zu 5 Punkte, die so
genannten „Stützpunkte“, entlang dem gesamten Steu-
erknüppelweg flugphasenabhängig festgelegt werden.
In der Regel sind aber weniger Stützpunkte ausrei-
chend, um die Pitchkurve einzustellen. Grundsätzlich
wird empfohlen, zunächst mit den drei Stützpunkten zu
beginnen, die in der softwaremäßigen Grundeinstellung
aktiv sind. Diese drei Punkte, und zwar die beiden End-
punkte „Punkt 1“ (Pitch-Minimum bei -100 %) und „Punkt
5“ (Pitch-Maximum bei +100 %) sowie „Punkt 3“ genau
in Steuermitte, beschreiben zunächst – wie in obiger
Display-Abbildung zu sehen – eine lineare Charakteristik
für die Pitchkurve.
Programmierung im Einzelnen
Schalten Sie zunächst auf die gewünschte Flugphase
um, z. B. «normal».
Mit dem Gas-/Pitch-Steuerknüppel wird die senkrechte
Linie in der Grafik zwischen den beiden Endpunkten
„Punkt 1“ und „Punkt 5“ verschoben und parallel dazu
die momentane Steuerknüppelposition zwischen -100 %
und +100 % Steuerweg in der Zeile „Eingang“ angezeigt.
Der Schnittpunkt der senkrechten Linie mit der jewei-
ligen Kurve ist als „Ausgang“ bezeichnet und kann an
den bis zu 5 Stützpunkten jeweils zwischen -125 % und
+125 % variiert werden. Dieses dergestalt beeinflusste
Steuersignal wirkt nur auf die Pitchservos. In der Ab-
bildung links befindet sich der Steuerknüppel exakt in
„Punkt 3“ bei 0 % Steuerweg und erzeugt wegen der
linearen Charakteristik ein Ausgangssignal von ebenfalls
0 %.
Zur Einstellung eines Punktes bewegen Sie die senk-
rechte Linie mit dem Steuerknüppel auf den zu ver-
ändernden Punkt. Nummer und aktueller Kurvenwert
dieses Punktes werden in der linken Hälfte des Displays
in der Zeile „Punkt“ angezeigt. Mit den Auswahltasten
der rechten Touch-Taste kann im inversen Feld der
momentane Kurvenwert zwischen -125 % und +125 %
verändert werden, und zwar, ohne die benachbarten
Punkte zu beeinflussen.
Eingang
Ausgang
Punkt
3
0%
+75%
+75%
Pitch
normal
Exemplarisch wurde in diesem Beispiel der Stützpunkt
„3“ auf +75 % gesetzt.
Wahlweise können jedoch auch die standardmäßig
inaktiven Punkte „2“ bei -50 % …
Eingang
Ausgang
Punkt
2
–50%
–12%
inakt
Pitch
normal
… und „4“ bei +50 % Knüppelweg …
Eingang
Ausgang
Punkt 4
+50%
+88%
inakt
Pitch
normal
… aktiviert werden. Bewegen Sie dazu die senkrechte
Linie mit dem Steuerknüppel in den entsprechenden Be-
reich. Sobald im inversen Wertefeld „inakt(iv)“ erscheint,
kann der entsprechende Punkt durch Betätigen einer
der Auswahltasten der rechten Touch-Taste aktiviert und
analog zu den anderen Punkten eingestellt …
