114

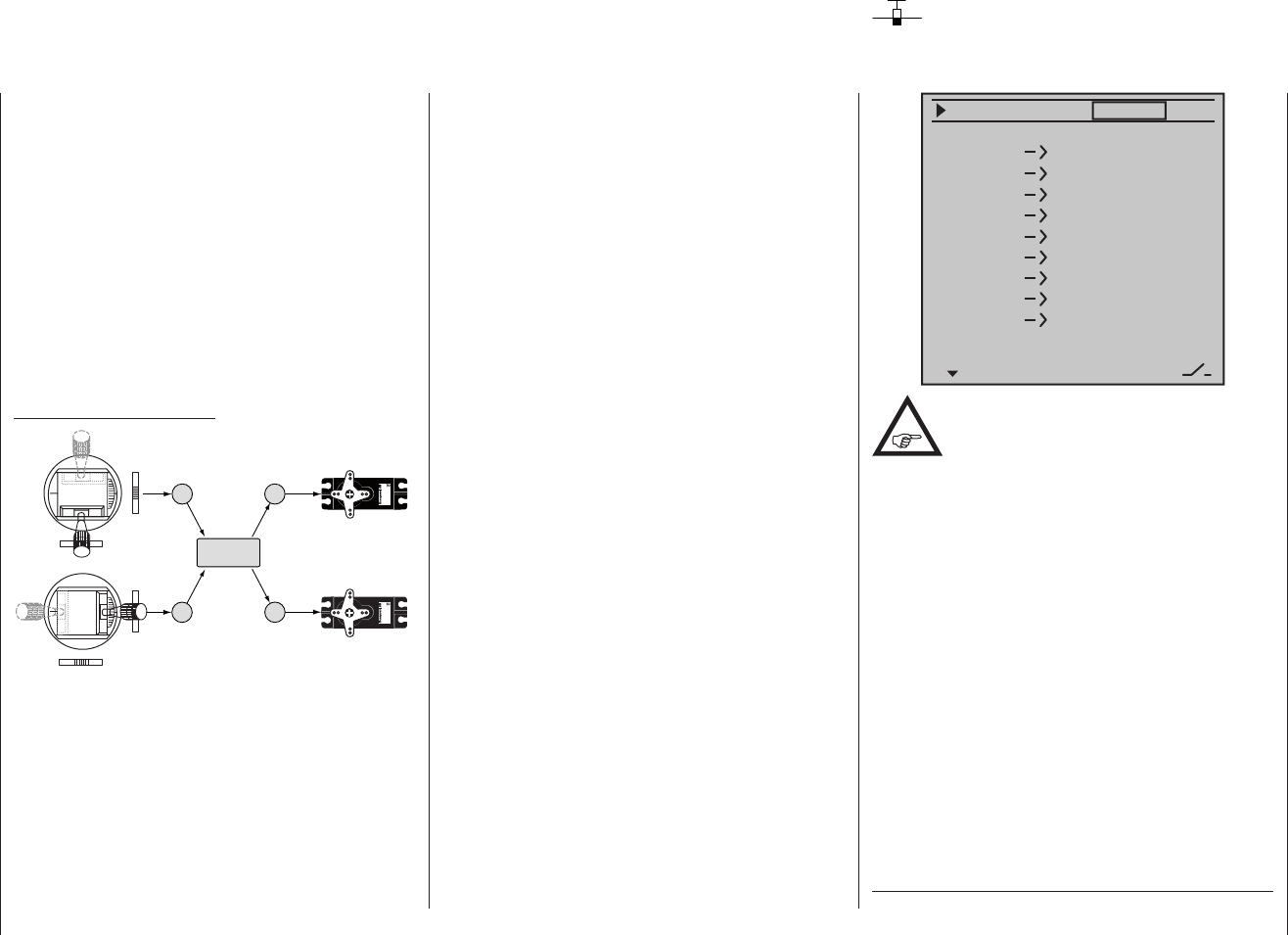

Programmbeschreibung: Flächenmixer - Flächenmodell
Flächenmix
Justierung der Flächenklappen
QR
WK
QR
QR
–
–
Diff.
Diff.
SR
WK
0%
Bremse
Bremse
Bremse
HR
WK
QR
HR
HR
WK
WK
QR
HR
WK
Diff.–Red.
QR
0%
0%
0%
0%
0%
0%
0%
0%
0%
0%
0%
–––
–––
–––
–––
–––
–––
–––
–––
–––
–––
–––
Anzeige abhängig von den in den Zeilen
„Motor an K1“ und „Querr./Wölb“ des Menüs
»Grundeinstellung«, Seite 79, getätigten
Vorgaben. Obige Abbildung zeigt die maximale Anzahl
von Optionen und entspricht der Einstellung „kein
(Motor)“ und „2QR 2WK“.
Das Programm des Senders mx-16 HoTT enthält
eine Reihe vorprogrammierter Koppelfunktionen, bei
denen lediglich der Mischanteil und eventuell ein Schal-
ter gesetzt werden müssen. Je nach vorgegebenem
„Modelltyp“ (Leitwerkstyp, Anzahl der Flächenservos,
mit oder ohne Motor, siehe unter »Grundeinstellung«
ab Seite 76) erscheint eine unterschiedliche Anzahl
vorprogrammierter Mischfunktionen. Falls Ihr Modell
beispielsweise nicht mit Wölbklappenservos ausgestat-
tet ist und Sie deshalb in der Zeile „Querr./Wölb“ des
Menüs »Grundeinstellung« auch keine Wölbklappen-
servos eingetragen haben, werden alle Mischer „von“
und „zu“ Wölbklappen vom Programm ebenso automa-
tisch ausgeblendet wie die Mischer „Bremse N.N.*“
bei der Wahl von „Leerl v.“ bzw. „Leerl h.“ in der Zeile
Was ist ein Mischer?
Grundsätzliche Funktion
Bei vielen Modellen ist oftmals eine Mischung von
Funktionen im Modell wünschenswert, z. B. eine Kopp-
lung zwischen Quer- und Seitenruder oder die Kopplung
von zwei Servos, wenn Ruderklappen gleicher Funktion
über je ein eigenes Servo angesteuert werden sollen.
In all diesen Fällen wird der Signalfluss am „Ausgang“
der geberseitigen Steuerfunktion „abgezweigt“ – d. h.
an einem Punkt, an dem bereits auch die Einflüsse
aller geberseitigen Optionen wie z. B. »D/R Expo« oder
»Geber einstellung« im Signal enthalten sind – um die-
ses dann in definierter Weise auf den „Eingang“ eines
anderen Steuerkanals und damit letztlich einen weiteren
Empfängerausgang wirken zu lassen.
Beispiel: V-Leitwerksmischer
3
3
4
Servo
4 V
C 577
Bes Nr 4 01
Se vo
4 8 V
C 577
Bes Nr 410
4
V-Leitwerks-
mischer
Steuerfunktions-
eingänge
Steuerkanäle
(Empfänger-
ausgänge)
Höhenrudersteuerknüppel
Seitenrudersteuerknüppel
Seite / Höhe rechts
Seite / Höhe links
Seite
Höhe
Höhe
Seite
Seite
Höhe
Die Software des Senders mx-16 HoTT enthält bereits
eine Vielzahl vorprogrammierter Koppelfunktionen, bei
denen zwei (oder mehrere) Steuerkanäle miteinan-
der vermischt werden. So kann der eben als Beispiel
genannte Mischer in der Zeile „Leitwerk“ im Menü
»Grundeinstellung« in Form von „V-Leitw“ softwaremä-
ßig aktiviert werden.
Darüber hinaus stellt die Software in jedem Modellspei-
cher des Flächen- und Heli-Programms jeweils drei frei
programmierbare Linearmischer bereit.
* N.N. = Nomen Nominandum (der zu nennende Name)
Lesen Sie dazu auch die allgemeinen Anmerkungen zu
„freien Mischern“ ab Seite 134 dieses Handbuches.
