112

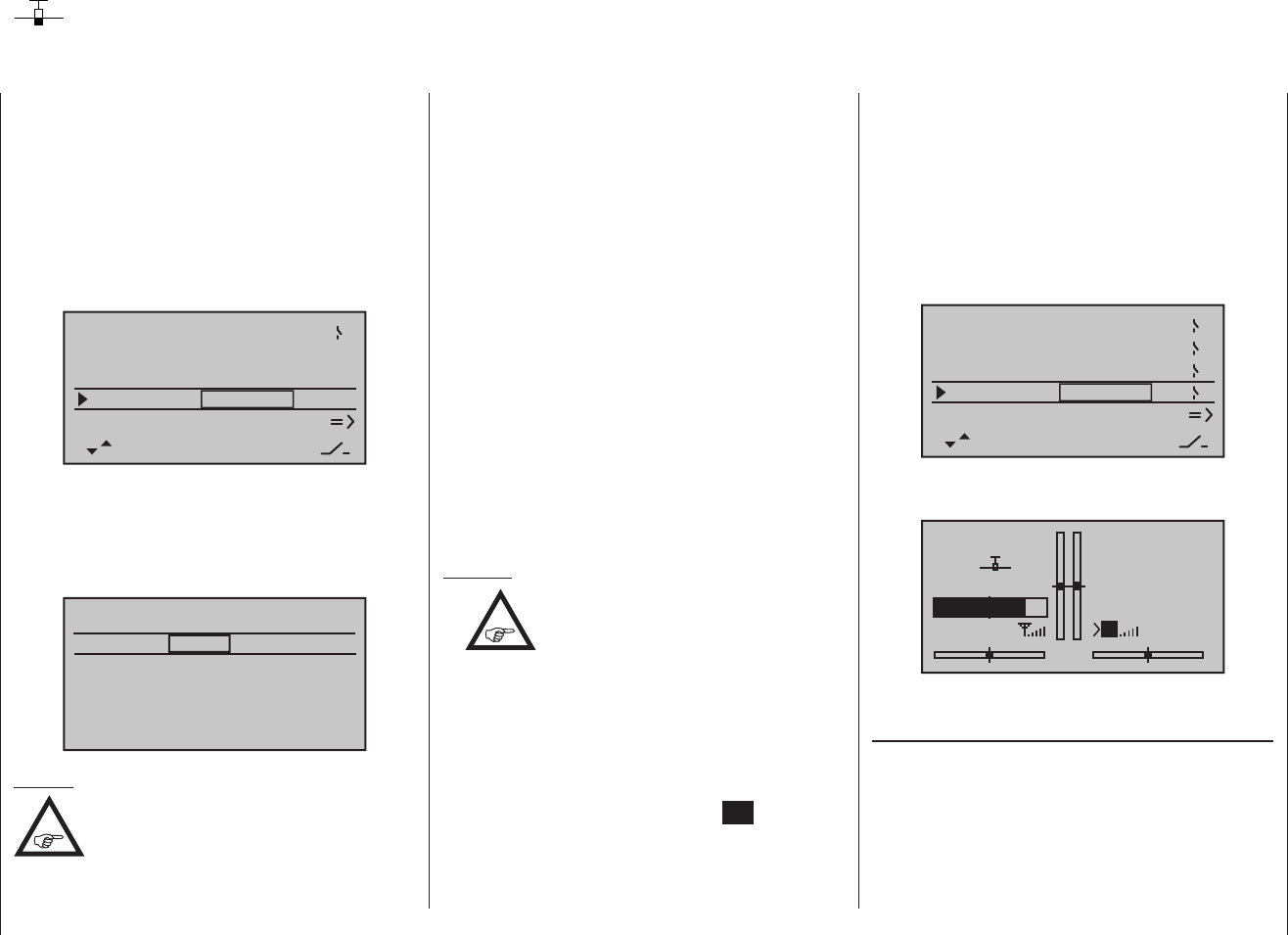

Programmbeschreibung: Phasentrimm - Flächenmodell
Phasentrim
Flugphasenabhängige Trimmung von WK, QR und HR
phasenspezifische Trimmeinstellungen zur Verfügung.
Möchten Sie von „0“ abweichende Werte hinterlegen,
z. B. um in der Thermik langsamer bzw. im Schnellflug
schneller fliegen zu können, OHNE jedesmal die Grund-
einstellung verändern zu müssen, dann sollten Sie im
Menü »Grundeinstellung« „Phase 2“ und gegebenen-
falls auch „Phase 3“ und „Phase 4“ aktivieren.
Dazu wechseln Sie in das Menü »Grundeinstellung«
und weisen der ausgewählten Phase bzw. den ausge-
wählten Phasen einen Schalter zu, siehe Seite 81.
Sollten Sie sich dabei für einen der beiden Dreistufen-
schalter SW 4/5 oder 6/7 entscheiden, dann weisen
Sie diesen vorzugsweise jeweils von der Mittelstellung,
der «normal»-Phase ausgehend, sowohl der Phase
«Speed» als auch der Phase «Landung» zu. In die im
Beispiel mit den «Start»-Einstellungen belegte Phase 2
schalten Sie dann aufgrund der dieser Phase zugewie-
senen höchsten Priorität mit einem Zweistufenschalter
aus jeder anderen Phase.
Hinweise:
•
In der Mittelstellung von SW 4/5 bzw. 6/7
sollten dann die Schaltersymbole der Ab-
bildung rechts oben entsprechen.
• Beachten Sie die auf Seite 81 ausführlich be-
schriebenen Prioritäten der einzelnen Flugphasen.
„Phase 2“ ist mit dem Phasennamen «Start», „Pha-
se 3“ mit dem Namen «Speed» und „Phase 4“ mit dem
Namen „Landung“ vorbelegt. Diese Namen können aber
jederzeit nach Anwahl der betreffenden Zeile und einer
nachfolgendem Antippen der zentralen SET-Taste der
rechten Touch-Taste durch eine der folgenden Bezeich-
nungen mit den Auswahltasten der rechten Touch-Taste
im inversen Feld ersetzt werden:
Solange Sie im Menü »Grundeinstellung« keiner der
Phasen 2, 3 oder 4 einen Schalter zugewiesen haben,
befinden Sie sich automatisch in der Flugphase 1
«normal».
Sowohl Nummer wie auch Name dieser Flugphase ist
mit «normal» fest eingestellt und kann nicht verändert
werden, weshalb auch im Menü »Grundeinstellung«
die Phase «normal» nicht als Phase 1 angezeigt wird,
sondern verborgen bleibt:
Uhren 10:01 2
Phase 2
Phase 3
Phase 4
Start
Speed
Landung
–––
–––
–––
Empf.Ausg.
Wenn Sie mit dieser Grundeinstellung in das Menü
»Phasentrim« (Phasentrimmung) wechseln, dann
finden Sie im Display nur die Zeile «normal», deren vor-
eingestellte Werte von 0 % üblicherweise nicht verändert
werden.
PHASENTRIMM
normal
0%
0%
0%
QR HRWK
Hinweis:
Abhängig von den in der Zeile „Querr./Wölb“
des Menüs »Grundeinstellung«, Seite
79, gemachten Einstellungen stehen in
diesem Menü minimal mit HR nur eine und maximal mit
HR, QR und WK bis zu drei Steuerfunktionen für
• Start
• Thermik
• Strecke
• Speed
• Akro
• Landung
• Schlepp
• Test
Uhren 10:01 2
Phase 2
Phase 3
Phase 4
Thermik
Start
Speed
6
7
2
Empf.Ausg.
Diese Namen erscheinen dann jeweils in der Grundan-
zeige des Senders …
GRAUBELE
#01
2:22h
Stop
Flug
«normal »
0:00
0:00
5.5V
5.2V
HoTT
M
… und im Menü »Phasentrim« – siehe Abbildung unten.
Einstellen der Flugphasentrimmung
In dem hier zu besprechenden Menü »Phasentrim«
können die zuvor ausgewählten Flugphasen getrimmt
werden.
Schalten Sie dazu mittels des von Ihnen zugewiesenen
Phasenschalters in die gewünschte Phase (der „
*
“ ganz
links kennzeichnet die im Moment aktive Phase):
