User manual

109

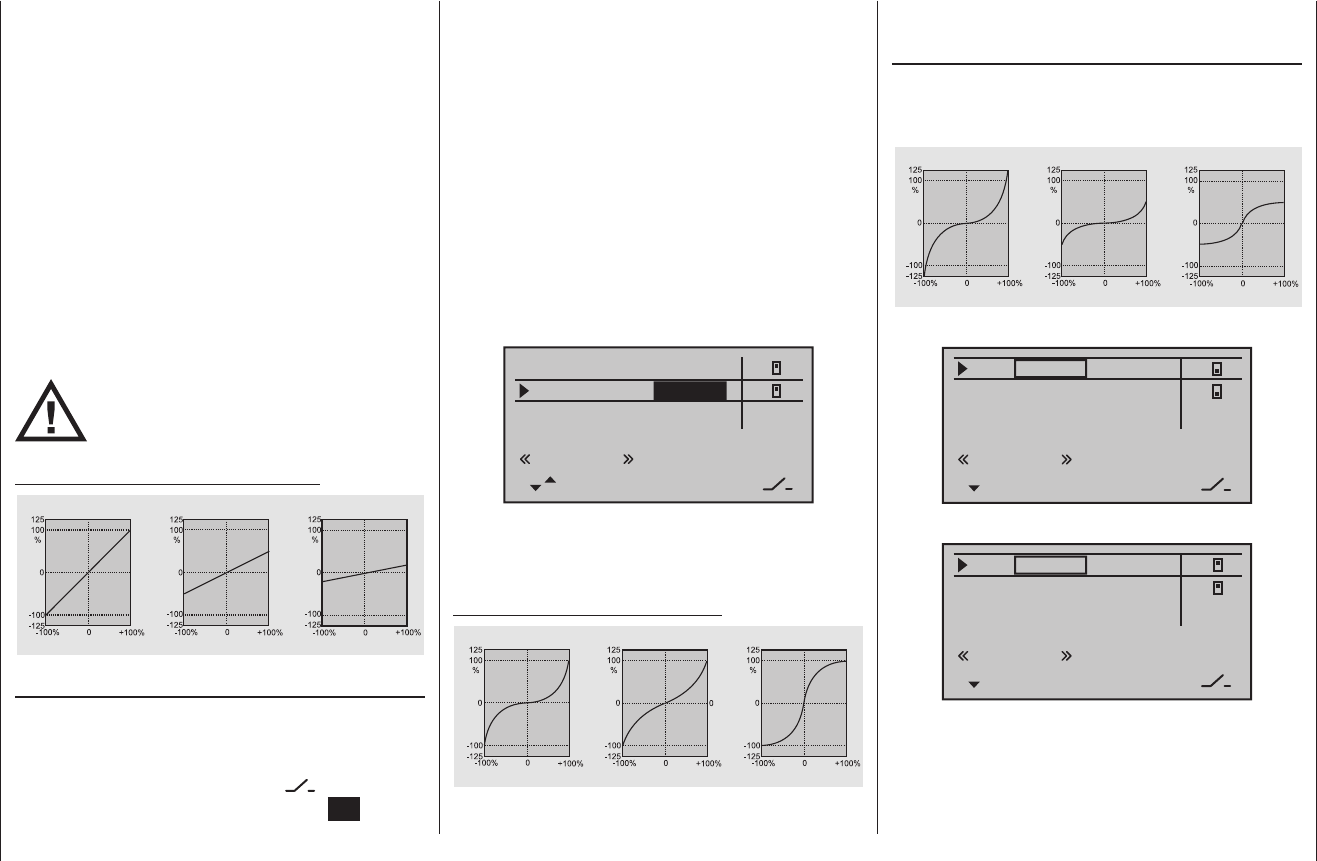

Programmbeschreibung: D/R Expo - Flächenmodell
weisen, wie im Abschnitt „Geber-, Schalter- und Geber-
schalterzuordnung“ auf Seite 62 beschrieben, einen
Schalter zu. Der zugewiesene Schalter erscheint in der
Display anzeige zusammen mit einem Schaltersymbol,
das die jeweilige Schaltrichtung des Schalters anzeigt.
Beispielsweise besteht nun die Möglichkeit, in der einen
Schaltrichtung mit linearer Kurvencharakteristik zu
steuern und in der anderen Schaltrichtung einen von
0 % verschiedenen Wert vorzugeben.
Wählen Sie die rechte, am unteren Displayrand mit
EXPO gekennzeichnete Spalte, um getrennt für jede
der beiden Schalterstellungen den Expo-Wert mit den
Auswahltasten der rechten Touch-Taste im inversen Feld
zu verändern.
100%
100%
100%
+11%
0%
QR
HR
SR
DUAL EXPO
2
2
–––
+22%
normal
Gleichzeitiges Antippen der Tasten  oder  der
rechten Touch-Taste (CLEAR) setzt im inversen Einga-
befeld einen geänderten Wert auf 0 % zurück.
Beispiele verschiedener Expo-Werte:
Servoweg Servoweg
Servoweg
Geberweg
Geberweg
Geberweg
Expo = +100%
Expo = +50%
Expo = –100%
In diesen Beispielen beträgt der Dual-Rate-Wert jeweils
… und weisen, wie im Abschnitt „Geber-, Schalter- und
Geberschalterzuordnung“ auf Seite 62 beschrieben,
einen Schalter zu. Der zugewiesene Schalter erscheint
in der Display anzeige zusammen mit einem Schalter-
symbol, das die jeweilige Schaltrichtung des Schalters
anzeigt.
Wählen Sie die linke, am unteren Displayrand mit DUAL
gekennzeichnete, Spalte um getrennt für jede der
beiden Schalterstellungen den Dual-Rate-Wert mit den
Auswahltasten der rechten Touch-Taste im inversen Feld
zu verändern.
Gleichzeitiges Antippen der Tasten  oder  der
rechten Touch-Taste (CLEAR) setzt im inversen Einga-
befeld einen geänderten Wert auf 100 % zurück.
ACHTUNG:
Der eingestellte Dual-Rate-Wert sollte aus
Sicherheitsgründen 20 % nicht unterschrei-
ten.
Beispiele verschiedener Dual-Rate-Werte:
Servoweg
Servoweg
Servoweg
Geberweg
Geberweg
Geberweg
Dual Rate = 100%
Dual Rate = 50%
Dual Rate = 20%
Exponential-Funktion
Falls Sie eine Umschaltung zwischen zwei Varianten
wünschen, wechseln Sie mit der Taste  der linken
oder rechten Touch-Taste in die rechte, am unteren
Displayrand mit dem Schaltersymbol
gekennzeich-
nete, Spalte, tippen kurz die zentrale Taste SET an und
100 %.
Kombination Dual Rate und Expo
Wenn Sie sowohl bei der Dual-Rate- wie auch der Expo-
Funktion Werte eingegeben haben, überlagert sich die
Wirkung der beiden Funktionen z. B. wie folgt:
Servoweg Servoweg
Servoweg
Geberweg
Geberweg
Geberweg
Expo = +100%, DR = 125%
Expo = +100%, DR = 50%
Expo = –100%, DR = 50%
z. B. in Schalterstellung „hinten“
88%
100%
77%
0%
0%
QR
HR
SR
DUAL EXPO
2
2
–––
0%
normal
und nach Umlegen des Schalters „2“ nach „vorne“:
122%
100%
111%
+11%
0%
QR
HR
SR
DUAL EXPO
2
2
–––
+22%
normal
