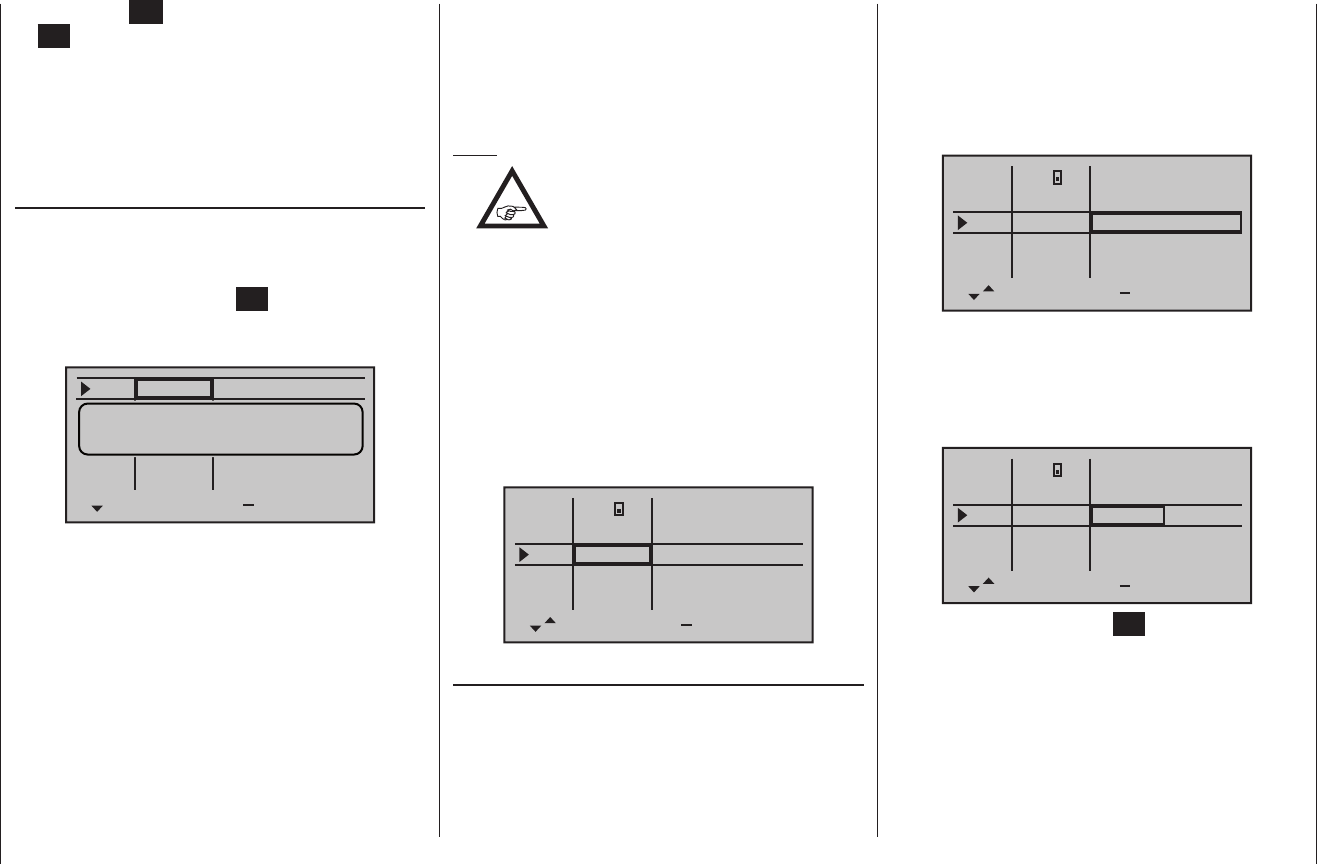

Programmbeschreibung: Gebereinstellung - Hubschraubermodell
E8 oder Lim an.
Zur Einstellung eines symmetrischen, d. h. steuersei-
tenunabhängigen Weges, ist das betreffende Bedien-
element (Proportional-Drehgeber oder Schalter) in eine
Position zu bringen, in welcher der markierende Rah-
men beide Seiten der Wegeinstellung umschließt:
+
Weg
frei
frei
Geb. 6
Geb. 7
E5
Gas
Gyr
E8
Lim
3
+100%
+100%
+100%
+100%
+100%
+100%
+100%
+100%
+100%
+100%
Zur Einstellung eines asymmetrischen Weges ist das
betreffende Bedien element (Proportional-Drehgeber
oder Schalter) auf die einzustellende Seite zu bewegen,
sodass der markierende Rahmen nur den zu verän-
dernden Wert umschließt:
+
Weg
frei
frei
Geb. 6
Geb. 7
E5
Gas
Gyr
E8
Lim
3
+100%
+100%
+100%
+100%
+100%
+100%
+100%
+100%
+100%
+100%
Mittels Antippen der zentralen SET-Taste der rechten
Touch-Taste aktivieren Sie die Werte-Einstellung. Das
Werte-Feld wird invers dargestellt. Mit den Auswahlta-
sten der rechten Touch-Taste verändern Sie Werte:
5. Die zentrale ESC-Taste der linken oder die zentrale
SET-Taste der rechten Touch-Taste antippen, um die
Eingabe zu beenden.
6. Gleichzeitiges Antippen der Tasten oder
der rechten Touch-Taste (CLEAR) setzt ggf. vorge-
nommene Einstellungen auf den jeweiligen Stan-
dardwert zurück.
Spalte 2 „Geber- oder Schalterzuordnung“
Wählen Sie mit den Auswahltasten der linken oder
rechten Touch-Taste einen der Eingänge E5, Gas, Gyr,
E8 oder Lim an.
Mittels Antippen der zentralen SET-Taste der rechten
Touch-Taste aktivieren Sie die Möglichkeit der Zuord-
nung:
+
Weg
frei
frei
Geb. 6
E5
E8
Lim
+100%
+100%
+100%
+100%
+100%
+100%
Gewünschten Schalter
oder Geber betätigen
Betätigen Sie nun den gewünschten Geber (CTRL 6
bis 10) oder den ausgewählten Schalter (SW 1 bis 9),
wobei zu beachten ist, dass die Proportional-Drehgeber
erst nach einigen „Rasten“ erkannt werden, also etwas
länger betätigt werden müssen. Wenn der Stellweg nicht
mehr ausreicht, betätigen Sie den Geber gegebenen-
falls in Gegenrichtung.
Mit den zugewiesenen 2-Stu fen schaltern kann nur zwi-
schen den jeweiligen End werten hin und her geschaltet
werden, z. B. Scheinwerfer EIN / AUS. Die 3-Stufen-
schalter SW 4/5 bzw. 6/7, welche im Menü »Gebe-
reinstellung« als „Geb. 9“ bzw. „Geb. 10“ eingebunden
werden, erlauben dagegen auch eine Mittenposition.
Gleichzeitiges Antippen der Tasten oder der
rechten Touch-Taste (CLEAR) bei aktivierter Schalter-
zuordnung – siehe Abbildung oben – setzt den Eingang
wieder auf „frei“ zurück.
Tipps:
•
Achten Sie beim Zuordnen der Schalter
auf die gewünschte Schaltrichtung und
achten Sie auch darauf, dass alle nicht
benötigten Eingänge „frei“ bleiben bzw. wieder auf
„frei“ gestellt werden, um Fehlbedienung über nicht
benötigte Geber auszuschließen.
• Über die nachfolgend beschriebene Wegeinstellung
kann auch bei der Zuweisung eines Schalters die je-
weilige Endposition beeinflusst werden.
Im Display wird nun entweder die Gebernummer
oder – zusammen mit einem Schaltsymbol, das die
Schaltrichtung anzeigt – die Schalternummer eingeblen-
det, z. B.:
+
Weg
frei
frei
Geb. 6
Geb. 7
E5
Gas
Gyr
E8
Lim
3
+100%
+100%
+100%
+100%
+100%
+100%
+100%
+100%
+100%
+100%
Spalte 3 „- Weg +“
In dieser Spalte wird der Geberweg für beide Seiten
gemeinsam oder für jede Seite getrennt eingestellt. Der
Einstellbereich beträgt ±125 % des normalen Servo-
weges.
Wählen Sie mit den Auswahltasten der linken oder
rechten Touch-Taste einen der Eingänge E5, Gas, Gyr,
