55Empfänger-Stromversorgung
knauf muss über seinen gesamten Arbeitsbereich
frei zugänglich sein.

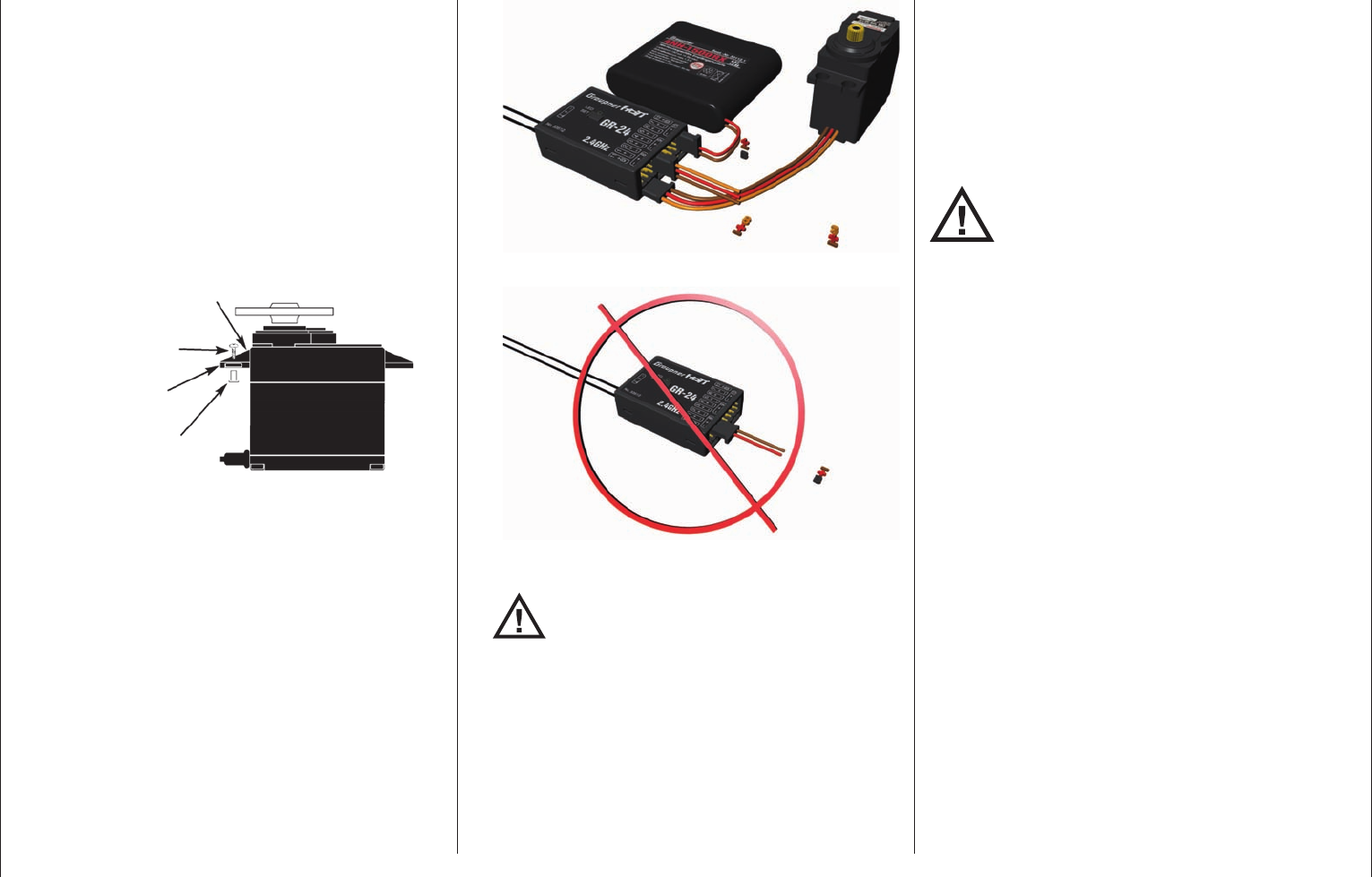

3. Montieren Sie die Servos auf Gummitüllen mit
Messing-Hohllagern, um diese vor Vibration zu
schützen. Ziehen Sie die Befestigungsschrauben
aber nicht zu fest an, sonst wird der Vibrations-
schutz durch die Gummitüllen hinfällig. Nur wenn
die Servo-Befestigungsschrauben richtig angezo-
gen sind, bietet dieses System Sicherheit sowie
einen Vibrationsschutz für Ihre Servos. In der fol-
genden Abbildung sehen Sie, wie ein Servo richtig
montiert wird. Die Messinglager werden von unten
in die Gummitüllen eingeschoben:
Befestigungslasche
Schraube
Gummitülle
Messing-Hohllager
4. Die Servoarme müssen im gesamten Ausschlag-
bereich frei beweglich sein. Achten Sie darauf,
dass keine Gestängeteile den freien Servoaus-
schlag behindern können.
5. Schließen Sie das bzw. die Stromversorgungs-
kabel des Empfängers wie auch die Servo-An-
schlusskabel wie nachfolgend abgebildet am
Empfänger an, …
… aber keinesfalls so:
ACHTUNG:
Beim Empfänger GR-24 werden nur an
den Anschlüssen 8 bis 10 Servos oder
andere Komponenten waagerecht ange-
schlossen. KEINESFALLS dürfen an den übrigen
Anschlüssen 1 bis 7, 11 und 12 Komponenten und
insbesondere der Empfängerakku quer ange-
schlossen werden wie in obiger Abbildung de-
monstrativ gezeigt. Gleiches gilt für die Anschlüsse
1 … 6 des Empfängers GR-12L. Ein Anstecken
„quer“ über 2 bis 3 Anschlüsse hinweg, führt sofort
zu einem Kurzschluss des Empfängerakkus; der
Zerstörung ggf. angeschlossener Komponenten
sowie dem sofortigen Verlust von Garantieansprü-
chen.
Die Reihenfolge, in der die Servos anzuschließen
sind, ist modelltypabhängig vorgegeben. Beachten
Sie dazu die Anschlussbelegungen auf den Seiten
65 und 67.
Beachten Sie darüber hinaus die Sicherheitshinweise
auf den Seiten 4 … 10.
Um unkontrollierte Bewegungen der an der
Empfangsanlage angeschlossenen Servos
zu vermeiden, bei der Inbetriebnahme
zuerst den Sender
dann den Empfänger einschalten
und bei Einstellung des Betriebs
erst den Empfänger
dann den Sender ausschalten.
Achten Sie beim Programmieren des Senders unbe-
dingt darauf, dass Elektromotoren nicht unkontrolliert
anlaufen können oder ein mit einer Startautomatik
betriebener Verbrennungsmotor nicht unbeabsichtigt
startet. Trennen Sie sicherheitshalber den Antriebsak-
ku ab bzw. unterbrechen Sie die Treibstoffzufuhr.
