Programmbeschreibung - Kanal 1 Kurve | Helikopter
Steuerknüppel in die Nähe des betreffenden Stütz-
punktes zu bringen. Sobald die Stützpunktnummer
sowie der zugehörige Wert in der Zeile „Punkt“ ein-
geblendet werden, siehe Abbildung oben, können
Sie diesen nach Aktivierung des Wertefeldes der
Zeile „Punkt“ im nun inversen Feld durch gleichzei-
tiges Drücken der Tasten  oder  der rechten
Vier-Wege-Taste (CLEAR) löschen. Kurzes Drücken
der zentralen Taste ESC der linken Vier-Wege-Taste
schließt den Vorgang ab.
Ändern der Stützpunktwerte
Bewegen Sie den Steuerknüppel in den Bereich des
zu verändernden Stützpunktes „L (low), 1 … 4 oder
H (high)“. Nummer und aktueller Kurvenwert dieses
Punktes werden angezeigt. Aktivieren Sie das Punkt-
wertfeld durch Drücken der zentralen SET-Taste der
rechten Vier-Wege-Taste. Im nun inversen Feld kann
der Stützpunktwert zwischen ±125 % verändert wer-
den, und zwar ohne die benachbarten Stützpunkte zu
beeinflussen.

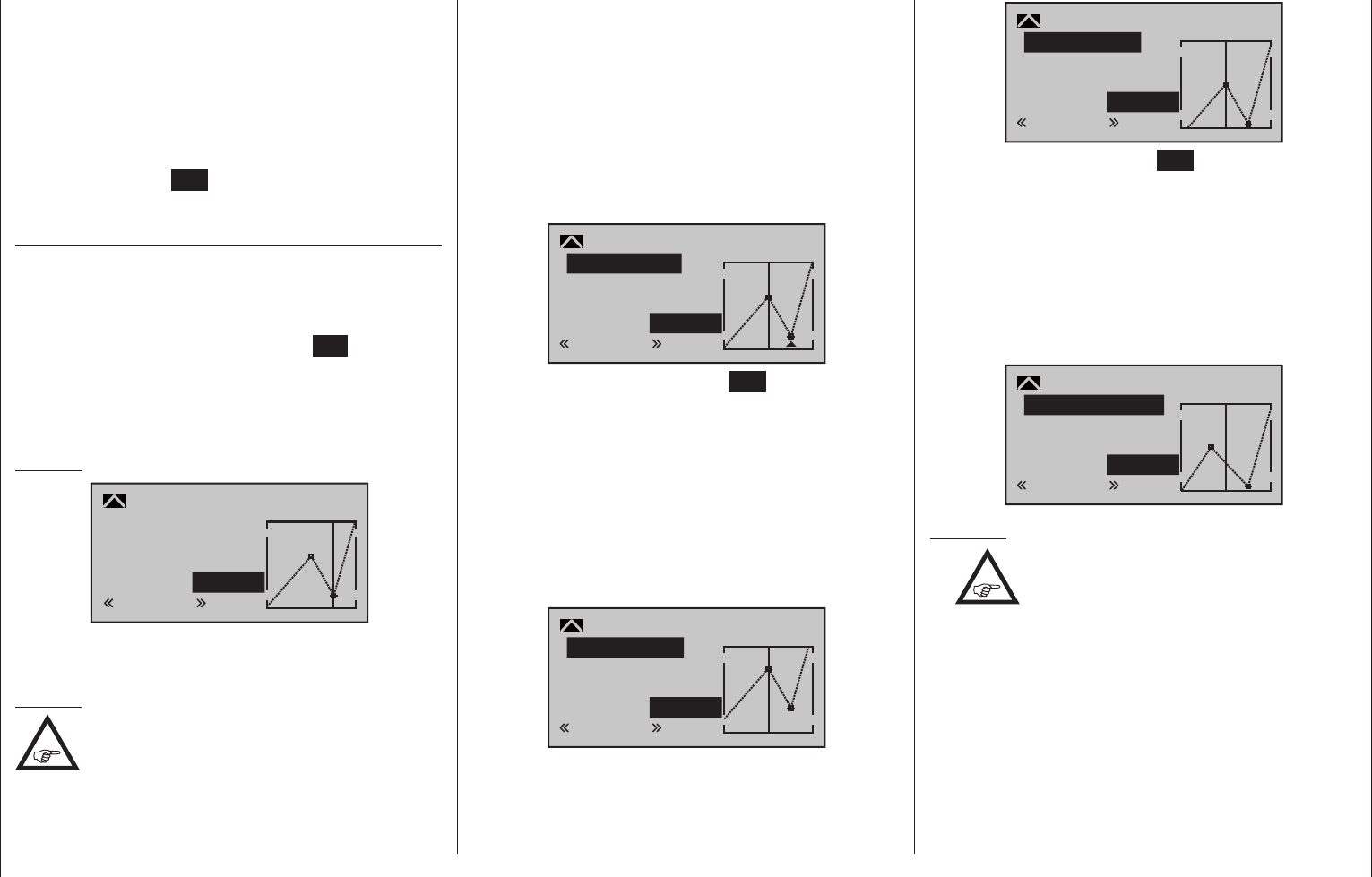

Beispiel:
Eingang
Ausgang
Punkt
2
+50%
–75%
K1
normal
Kurve
Kurve
aus
–75%
Exemplarisch wurde in diesem Beispiel der Stütz-
punkt „2“ auf -75 % gesetzt.
Hinweis:
Sollte der Steuerknüppel nicht exakt auf den
Stützpunkt eingestellt sein, beachten Sie
bitte, dass sich die Prozentwerte in den
Zeilen „Eingang“ und „Ausgang“ immer auf die
momentane Steuerknüppelposition beziehen.
Trimmpunkt-Funktion
Alternativ können Sie bereits gesetzte Stützpunkte
mit den Auswahltasten  der linken Vier-Wege-Ta-
ste auf- oder absteigend anspringen, wobei der ange-
sprungene Punkt L, 1 … max. 4 und H in der Grafik
jeweils durch ein kleines Dreieck markiert wird. Mit
den Auswahltasten der rechten Vier-Wege-Taste kann
dann der angesprungene Stützpunkt völlig unabhän-
gig von der Geberposition wie vorstehend beschrie-
ben verändert werden:
Eingang
Ausgang
Punkt
2
+50%
–75%
K1
normal
Kurve
–75%
Trimmpunkt
Ein Druck auf die zentrale Taste ESC der linken
Vier-Wege-Taste beendet diese Trimmpunktfunktion.
Trimmoffset-Funktion
Bei aktivem, d. h. invers dargestelltem, Wertefeld
können Sie nicht nur wie zuvor beschrieben, bereits
gesetzte Stützpunkte mit den Auswahltasten  der
linken Vier-Wege-Taste auf- oder absteigend ansprin-
gen und verändern, sondern auch eine bestehende
Kurve mit den Tasten  der linken Vier-Wege-Taste
im Bereich von ±25 % vertikal verschieben:
Eingang
Ausgang
Punkt
1
0%
+50%
K1
normal
Kurve
+50%
Trimmoffset
Eingang
Ausgang
Punkt
1
0%
0%
K1
normal
Kurve
0%
Trimmoffset
Drücken der zentralen Taste ESC der linken Vier-We-
ge-Taste beendet auch diese Funktion wieder.
TrimmX-Achse-Funktion
Diese Funktion aktivieren Sie mittels Drücken der
Auswahltaste  oder  der rechten Vier-Wege-Ta-
ste bei aktivem, d. h. invers dargestelltem, Wertefeld.
Anschließend können Sie den aktiven Punkt mit den
Auswahltasten der rechten Vier-Wege-Taste beliebig
horizontal oder vertikal verschieben.
Eingang
Ausgang
Punkt
?
0%
–33%
K1
normal
Kurve
0%
TrimmX-Achse
Hinweise:
•
Verschieben Sie den Punkt horizontal
weiter weg von der aktuellen Geberposi-
tion als ca. ±25 %, erscheint in der Zeile
Punkt wieder ein „?“. Dieses Fragezeichen betrifft
jedoch nicht den verschobenen Punkt, sondern si-
gnalisiert, dass an der aktuellen Geberposition ein
weiterer Punkt gesetzt werden kann.
• Beachten Sie bitte, dass sich die Prozentwerte in
den Zeilen „Eingang“ und „Ausgang“ immer auf
die momentane Steuerknüppelposition und nicht
auf die Position des Punktes beziehen.
