305Programmierbeispiele - Verwenden von Flugphasen
Beachten Sie jedoch in diesem Zusammenhang,
dass eine ggf. im Menü »Kanal 1 Kurve« (Seite
134) programmierte nichtlineare Steuerkurve eben-
sowenig auf diesen Eingang einwirkt wie ein ggf. auf
weniger als 100 % eingestellter Bremsoffset, was Sie
sehr einfach im Menü »Servoanzeige« überprüfen
können, welches Sie aus beinahe jeder Menüpositi-
on durch gleichzeitiges Drücken der Tasten  der
linken Vier-Wege-Taste erreichen.
Die Wege und gegebenenfalls auch die Drehrichtun-
gen des Störklappenservos 1 sowie des an Ausgang
8 angeschlossenen zweiten Störklappenservos pas-
sen Sie im Menü …

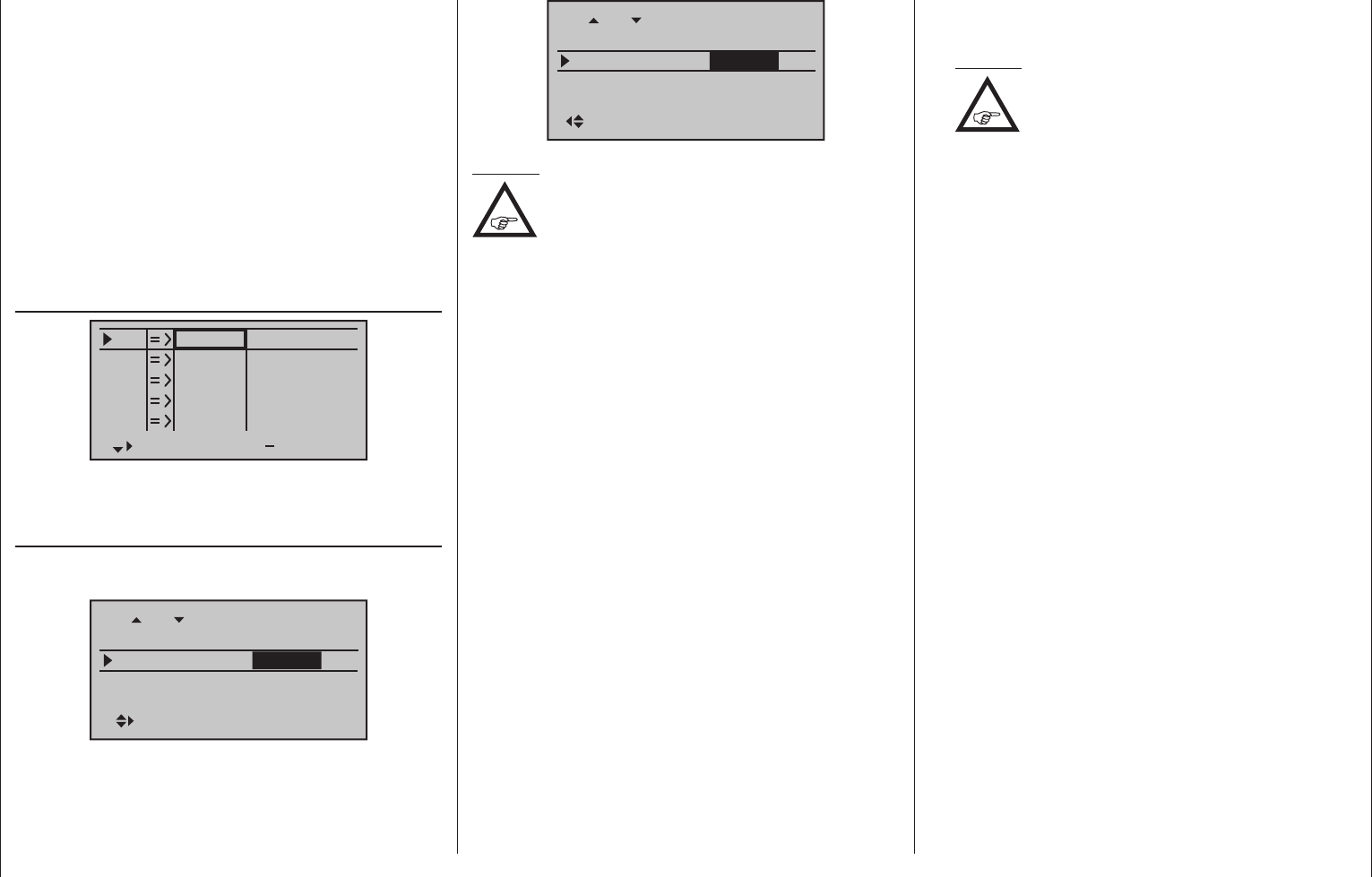

»Servoeinstellung« (Seite 106)
S1
S2
S3
Umk Mitte
+
Weg
0%
0%
0%
100%
100%
100%
100%
100%
100%
0%
0%
100%
100%
100%
100%
S4
S5
… an.
Im Multi-Klappen-Menü des Menüs …
»Flächenmischer« (ab Seite 166)
… tragen Sie nun die ersten Mischwerte für die ins-
gesamt vier Tragflächenklappen ein, beispielsweise:
0%
WK-Pos.
QR
Diff.
QR-Tr.
QR
+100%
+100%
+50%
0%
WK-Pos.
WK
Diff.
QR-Tr.
QR
+66%
+66%
+33%
Hinweis:
Die hier gezeigten Parameterwerte sind
modellabhängig und müssen durch Testflü-
ge ermittelt werden.
In der Zeile …
• QR
… legen Sie fest, mit welchem prozentualen An-
teil die beiden Klappenpaare „QR“ und „WK“ der
Querrudersteuerung folgen sollen. Überprüfen Sie
beim Einstellen der Parameterwerte auch, ob die
Querruder in die richtige Richtung ausschlagen.
Der Einstellbereich von ±150 % erlaubt unabhän-
gig von den Drehrichtungen der Servos, die richti-
ge Ausschlagrichtung einzustellen.
• QR-Tr.
Hier legen Sie fest, mit welchem prozentualen An-
teil die Querrudertrimmung auf die Querruder und
Wölbklappen wirken soll.
• Diff.
Hier geben Sie die Differenzierung der Querruder-
steuerung an den QR- und WK-Klappen vor. Über
die Bedeutung der Differenzierung sei auf Seite
168 verwiesen.
Der Einstellbereich von ±100 % erlaubt unabhän-
gig von den Drehrichtungen der Quer- und Wölb-
klappenservos, die richtige Differenzierungsrich-
tung einzustellen.
• WK-Pos.
In dieser Zeile stellen Sie für alle am jeweiligen
Modell vorhandenen Klappen die flugphasenspe-
zifischen Wölbklappenpositionen ein. Damit kön-
nen Sie je Flugphase festlegen, welche Positionen
jeweils die Klappen einnehmen.
Hinweis:
Die in dieser Zeile erscheinenden Werte
greifen auf die gleichen Datensätze zu,
wie diejenigen an vergleichbarer Stelle
im Menü »Phasentrimm«, weshalb sich Änderun-
gen immer wechselseitig auswirken.
• WK
Da standardmäßig alle Eingänge im Menü
»Geber einstellung« auf „frei“ gestellt sind, lassen
sich in dieser Standardeinstellung weder Querru-
der noch Wölbklappen betätigen. Insofern können
Sie hier auch die Standardeintragungen belassen.
Möchten Sie jedoch die Wölbklappenpositionen
per Schalter oder Proportionalgeber um die in der
Zeile „WK-Pos.“ jeweils festgelegten Positionen
variieren können, dann weisen Sie im Menü »Ge-
bereinstellung« (Seite 112) dem Eingang 6 den
gewünschten Geber zu und stellen hier über den
Prozentwert die gewünschte Reaktion auf eine
Bewegung des für diesen Zweck ausgewählten
Gebers ein.
• HR  WK
Dieser Mischer zieht die Querruder (QR) und
Wölbklappen (WK) bei Höhenruderbetätigung an-
teilig mit.
Die Mischrichtung ist so zu wählen, dass bei gezo-
genem Höhenruder (= „hoch“) alle Klappen nach
unten und umgekehrt bei gedrücktem Höhenruder
(= „tief“) nach oben ausschlagen. Der Mischanteil
liegt üblicherweise im niedrigen zweistelligen Be-
reich.
• HR  WK Off.
In der Zeile „HR  WK“ haben Sie ggf. einen Wert
zur Unterstützung des Höhenruders bei engem
Wenden und beim Kunstflug eingegeben. In dieser
Zeile „HR  WK Offset“ bestimmen Sie über den
