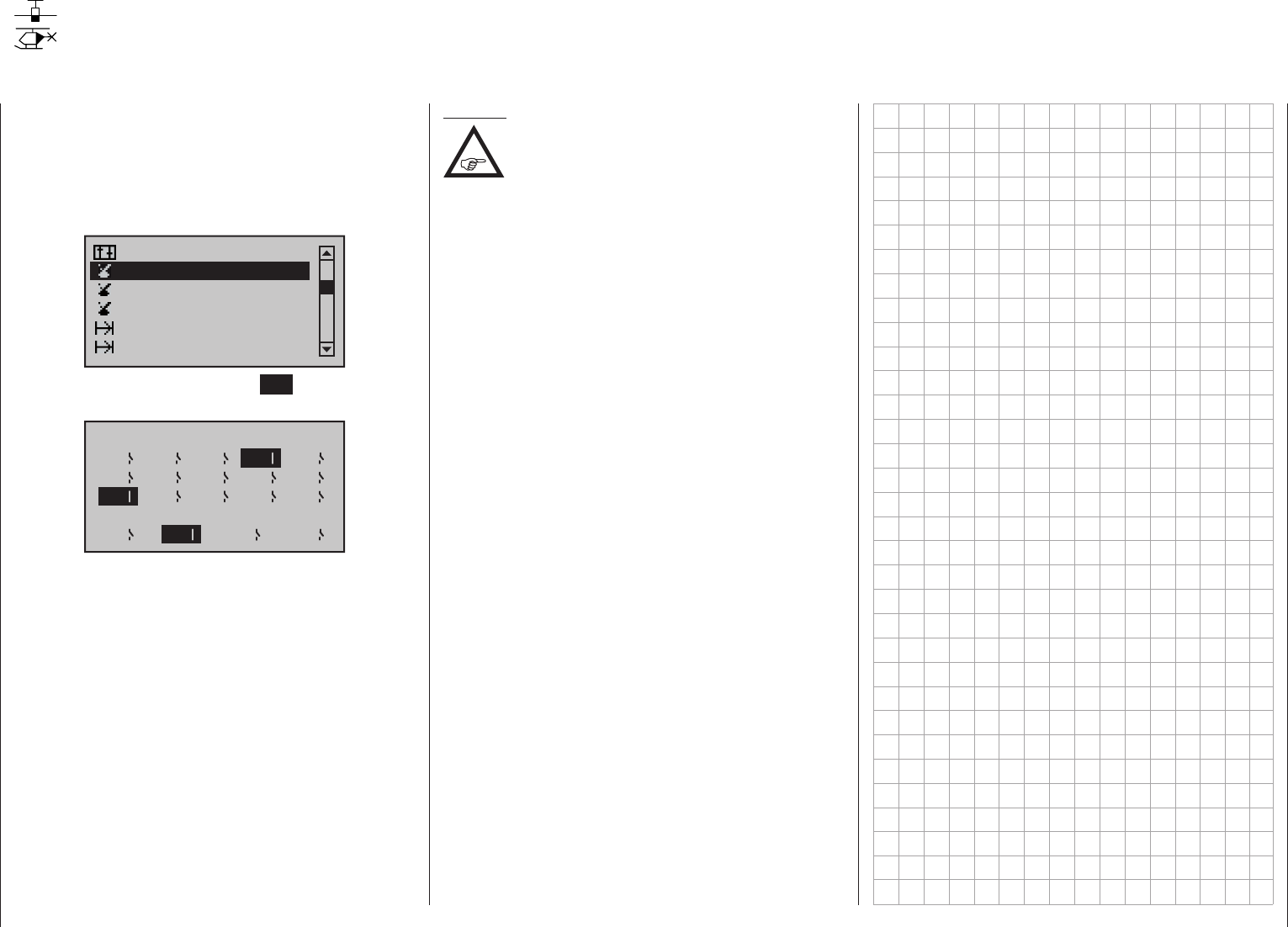

Programmbeschreibung - Schalteranzeige
Schalteranzeige
Anzeige der Schalterstellungen
Diese Option steht nur im Sender mc-
20 HoTT zur Verfügung.
Blättern Sie mit den Auswahltasten der
linken oder rechten Vier-Wege-Taste zum
Menüpunkt »Schalteranzeige« des Multifunktions-
menüs:
Schalteranzeige
Geberschalter
Kanal 1 Kurve
Phaseneinst.
Phasenzuweisung
Log. Schalter
Mit einem Druck auf die zentrale SET-Taste der rech-
ten Vier-Wege-Taste öffnen Sie diesen Menüpunkt:
Schalter
Geberschalter
G1
G3 G4
51 2 3
6
7 8 9 10
12 13 14 1511
4
G2
Diese Funktion dient zur Funktionskontrolle und
Übersicht der Schalter 1 … 15 und der programmier-
baren Geberschalter G1 … G4.
Beim Betätigen eines Schalters wird durch den Wech-
sel einer der Anzeigen vom AUS- zum EIN-Symbol
oder umgekehrt die Schalternummer erkennbar. Da-
rüber hinaus wird ein geschlossener Schalter durch
eine inverse Darstellung, d. h. helle Schalternummer
und helles Schaltersymbol auf dunklem Hintergrund,
zusätzlich kenntlich gemacht.
Bei den Geberschaltern G1 … G4 werden bei Betä-
tigung des entsprechenden Bedienelementes, das
zuvor in dem im nächsten Abschnitt beschriebenen
Menü »Geberschalter« zuzuweisen ist, die Geber-
schalternummer und die Schaltrichtung erkennbar.
Hinweis:
Die hier gezeigte Nummerierung 1 bis 15
der Schalter entspricht den Steckplatznum-
mern auf der Senderplatine und nicht
zwingend der Nummerierung auf den Schalterboards
des Sendergehäuses. Für die Programmierung des
Senders ist die Schalternummerierung ohnehin völlig
unerheblich. Diese dient nur der besseren Übersicht.
