6. Layouts

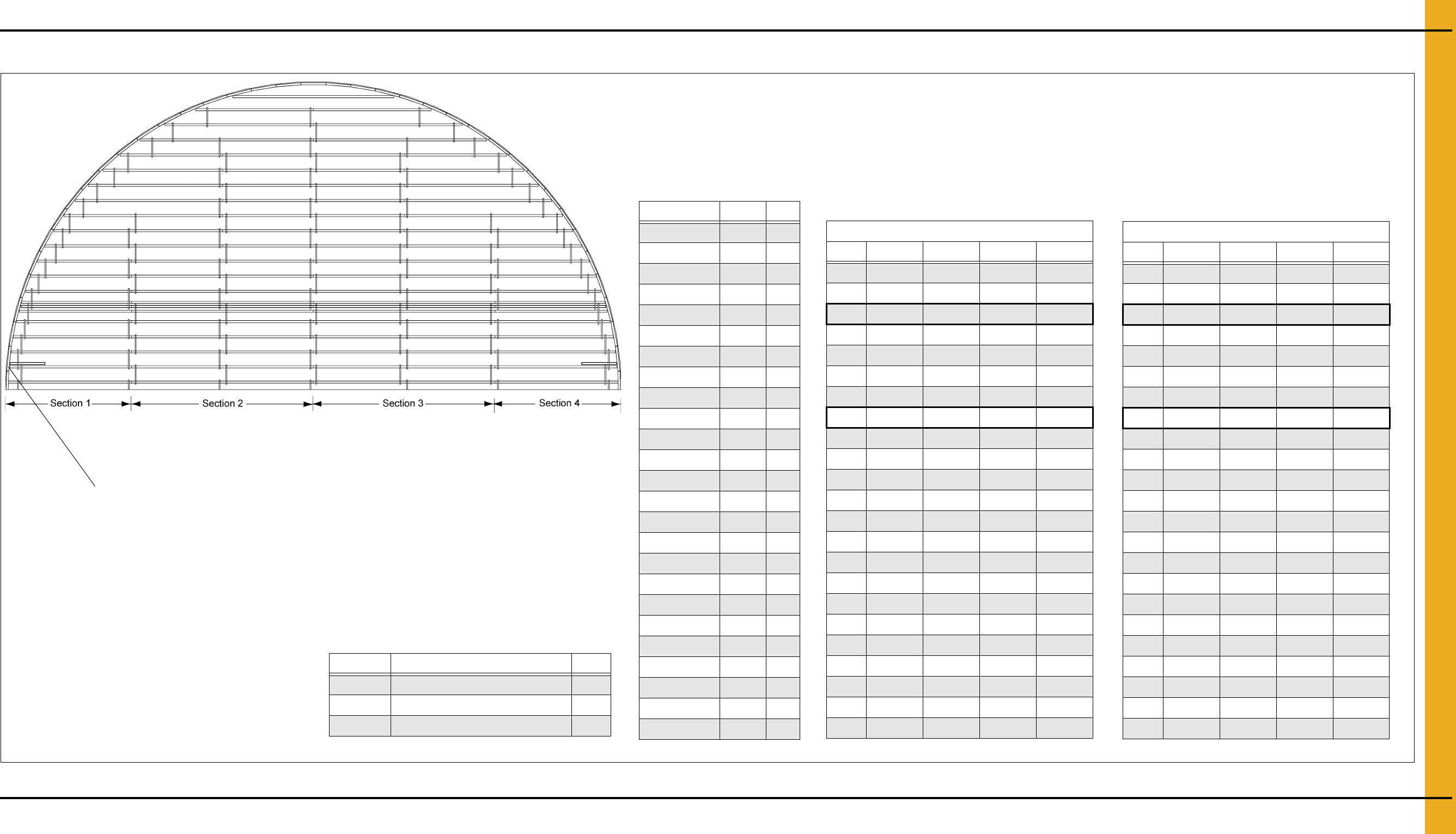

75'-22" Monorail Spacing Layout
Figure 6N 75' Diameter Bin with 22" Monorail Spacing
Part # Description Qty
FL-404-22 22" Monorail Tie Bar 240
FL-7411 Monorail Strap 1-1/2" x 30" x 0.061" 120
S-280 #10-16 x 5/8" Zinc Self-Drilling Screw 850
Bill of Materials
Part # Length Qty
A-22MONO 264 58
A-21.5MONO 258 4
A-21MONO 252 4
A-20.42MONO 245 4
A-19.5MONO 234 2
A-19.17MONO 230 4
A-18MONO 216 4
A-17.8MONO 214 4
A-16.25MONO 195 4
A-14.9MONO 179 4
A-14.75MONO 177 4
A-14.58MONO 175 4
A-14.5MONO 174 4
A-14.4MONO 172 4
A-14.25MONO 171 4
A-13.91MONO 167 4
A-13.58MONO 163 4
A-13.42MONO 161 4
A-13.3MONO 160 4
A-12.83MONO 154 4
A-12.42MONO 149 4
A-12.25MONO 147 4
A-11.42MONO 137 4
A-4.25MONO 51 4
A-3MONO 36 103
75' Diameter 22" Spacing
Measurement in Inches
Rail # Section 1 Section 2 Section 3 Section 4
1 179 264 264 179
2 177 264 264 177
* 2A 51 0 0 51
3 175 264 264 175
4 172 264 264 172
5 167 264 264 167
6 163 264 264 163
* 7 161 264 264 161
8 160 264 264 160
9 154 264 264 154
10 147 264 264 147
11 137 264 264 137
12 258 264 258 0
13 245 264 245 0
14 230 264 230 0
15 214 264 214 0
16 195 264 195 0
17 174 264 174 0
18 149 264 149 0
19 252 252 0 0
20 216 216 0 0
21 171 171 0 0
22 234 0 0 0
21.95 m Diameter 55.88 cm Spacing
Measurement in Centimeters
Rail # Section 1 Section 2 Section 3 Section 4
1 454.66 670.56 670.56 454.66
2 449.58 670.56 670.56 449.58
* 2A 129.54 0 0 129.54
3 444.5 670.56 670.56 444.5
4 436.88 670.56 670.56 436.88
5 424.18 670.56 670.56 424.18
6 414.02 670.56 670.56 414.02
* 7 408.94 670.56 670.56 408.94
8 406.4 670.56 670.56 406.4
9 391.16 670.56 670.56 391.16
10 373.38 670.56 670.56 373.38
11 347.98 670.56 670.56 347.98
12 655.32 670.56 655.32 0
13 622.3 670.56 622.3 0
14 584.2 670.56 584.2 0
15 543.56 670.56 543.56 0
16 495.3 670.56 495.3 0
17 441.96 670.56 441.96 0
18 378.46 670.56 378.46 0
19 640.08 640.08 0 0
20 548.64 548.64 0 0
21 434.34 434.34 0 0
22 594.36 0 0 0
NOTE: Seventy seven (77) total outer perimeter 3' monorail
pieces. See Page 17 for leg support details.
* NOTE: This special monorail run is used to support the
floor plank at the split.
