6. Layouts
75'-18" Monorail Spacing Layout

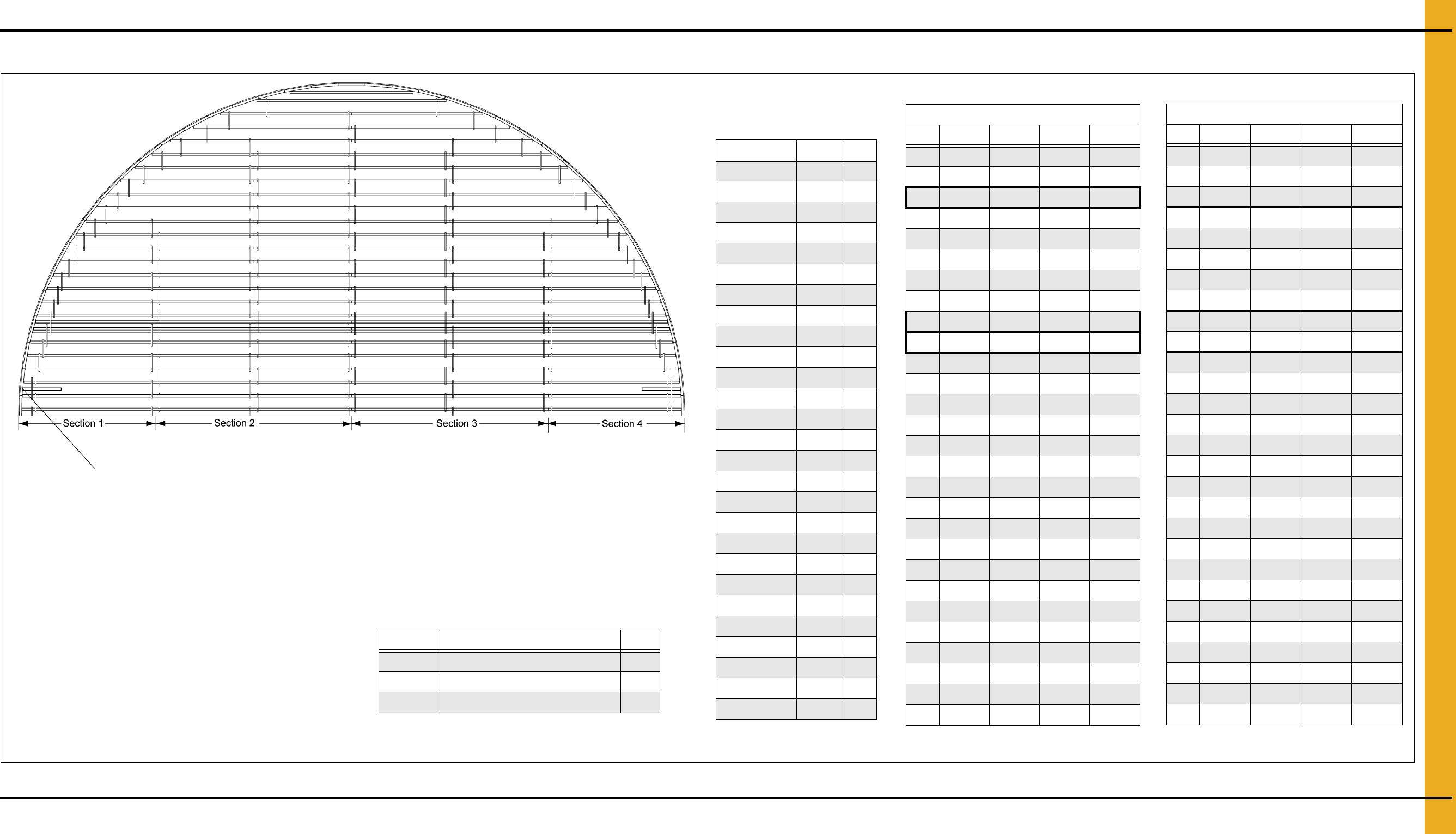

Figure 6J 75' Diameter Bin with 18" Monorail Spacing
Part # Description Qty
FL-404-18 18" Monorail Tie Bar 300
FL-7411 Monorail Strap 1-1/2" x 30" x 0.061" 120
S-280 #10-16 x 5/8" Zinc Self-Drilling Screw 1020
Bill of Materials
Part # Length Qty
A-22MONO 264 70
A-21.58MONO 259 4
A-21.16MONO 254 2
A-20.75MONO 249 4
A-20.25MONO 243 4
A-19.75MONO 237 4
A-18.75MONO 225 4
A-17.66MONO 212 4
A-17.58MONO 211 4
A-16.25MONO 195 4
A-14.9MONO 179 4
A-14.83MONO 178 8
A-14.67MONO 176 8
A-14.5MONO 174 4
A-14.25MONO 171 4
A-13.91MONO 167 4
A-13.75MONO 165 2
A-13.7MONO 164 4
A-13.58MONO 163 4
A-13.3MONO 160 4
A-13.2MONO 158 4
A-13.1MONO 157 4
A-12.58MONO 151 4
A-12MONO 144 4
A-11.3MONO 136 8
A-4.25MONO 51 4
A-3MONO 36 103
75' Diameter 18" Spacing
Measurement in Inches
Rail # Section 1 Section 2 Section 3 Section 4
1 179 264 264 179
2 178 264 264 178
* 2A 51 0 0 51
3 176 264 264 176
4 174 264 264 174
5 171 264 264 171
6 167 2 264 167
7 164 264 264 164
* 8 163 264 264 163
* 9 160 264 264 160
10 157 264 264 157
11 151 264 264 151
12 144 264 264 144
13 136 264 264 136
14 259 264 259 0
15 249 264 249 0
16 237 264 237 0
17 225 264 225 0
18 211 264 211 0
19 195 264 195 0
20 178 262 178 0
21 158 264 158 0
22 136 264 136 0
23 243 243 0 0
24 212 212 0 0
25 176 176 0 0
26 254 0 0 0
27 165 0 0 0
22.86 m Diameter 45.72 cm Spacing
Measurement in Centimeters
Rail # Section 1 Section 2 Section 3 Section 4
1 454.66 670.56 670.56 454.66
2 452.12 670.56 670.56 452.12
* 2A 129.54 0 0 129.54
3 447.04 670.56 670.56 447.04
4 441.96 670.56 670.56 441.96
5 434.34 670.56 670.56 434.34
6 424.18 670.56 670.56 424.18
7 416.56 670.56 670.56 416.56
* 8 414.02 670.56 670.56 414.02
* 9 406.4 670.56 670.56 406.4
10 398.78 670.56 670.56 398.78
11 383.54 670.56 670.56 383.54
12 365.76 670.56 670.56 365.76
13 345.44 670.56 670.56 345.44
14 657.86 670.56 657.86 0
15 632.46 670.56 632.46 0
16 601.98 670.56 601.98 0
17 571.5 670.56 571.5 0
18 535.94 670.56 535.94 0
19 495.3 670.56 495.3 0
20 452.12 670.56 452.12 0
21 401.32 670.56 401.32 0
22 345.44 670.56 345.44 0
23 617.22 617.22 0 0
24 538.48 538.48 0 0
25 447.04 447.04 0 0
26 645.16 0 0 0
27 419.1 0 0 0
NOTE: Seventy seven (77) total outer perimeter 3' monorail
pieces. See Page 17 for leg support details.
* NOTE: This special monorail run is used to support the
floor plank at the split.
