Owner's manual

32 PNEG-1833 75' Dura-Lok Plank and Support Manual
6. Layouts

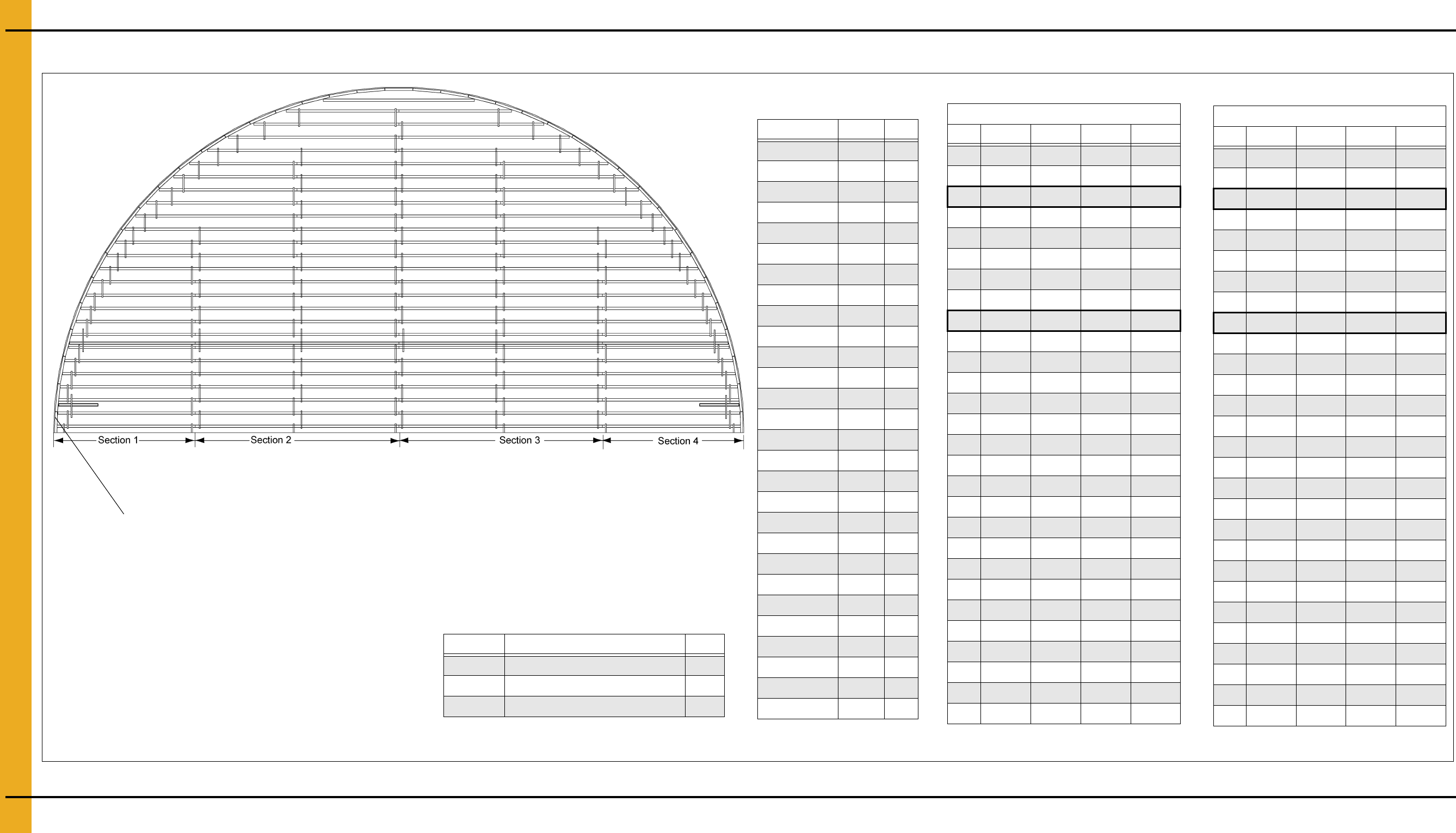

75'-17" Monorail Spacing Layout
Figure 6G 75' Diameter Bin with 17" Monorail Spacing
Part # Description Qty
FL-404-17 17" Monorail Tie Bar 310
FL-7411 Monorail Strap 1-1/2" x 30" x 0.061" 110
S-280 #10-16 x 5/8" Zinc Self-Drilling Screw 1060
Bill of Materials
Part # Length Qty
A-22MONO 264 70
A-21.33MONO 256 4
A-20.67MONO 248 4
A-20.5MONO 246 4
A-19.58MONO 235 4
A-18.63MONO 223 4
A-18.42MONO 221 4
A-17.42MONO 209 4
A-16.3MONO 196 2
A-16.25MONO 195 4
A-15.7MONO 188 4
A-14.9MONO 179 8
A-14.83MONO 178 4
A-14.75MONO 177 4
A-14.58MONO 175 4
A-14.4MONO 172 4
A-14.08MONO 169 4
A-13.7MONO 164 4
A-13.58MONO 163 4
A-13.3MONO 160 8
A-12.83MONO 154 4
A-12.3MONO 148 4
A-12.17MONO 146 4
A-11.8MONO 141 4
A-11.58MONO 139 4
A-11.08MONO 133 4
A-4.25MONO 51 4
A-3MONO 36 103
75' Diameter 17" Spacing
Measurement in Inches
Rail # Section 1 Section 2 Section 3 Section 4
1 179 264 264 179
2 178 264 264 178
* 2A 51 0 0 51
3 177 264 264 177
4 175 264 264 175
5 172 264 264 172
6 169 264 264 169
7 164 264 264 164
* 8 163 264 264 163
9 160 264 264 160
10 154 264 264 154
11 148 264 264 148
12 141 264 264 141
13 133 264 264 133
14 256 264 256 0
15 246 264 246 0
16 235 264 235 0
17 223 264 223 0
18 209 264 209 0
19 195 264 195 0
20 179 264 179 0
21 160 264 160 0
22 139 264 139 0
23 248 248 0 0
24 221 221 0 0
25 188 188 0 0
26 146 146 0 0
27 196 0 0 0
21.95 m Diameter 43.18 cm Spacing
Measurement in Centimeters
Rail # Section 1 Section 2 Section 3 Section 4
1 454.66 670.56 670.56 454.66
2 452.12 670.56 670.56 452.12
* 2A 129.54 0 0 129.54
3 449.58 670.56 670.56 449.58
4 444.5 670.56 670.56 444.5
5 436.88 670.56 670.56 436.88
6 429.26 670.56 670.56 429.26
7 416.56 670.56 670.56 416.56
* 8 414.02 670.56 670.56 414.02
9 406.4 670.56 670.56 406.4
10 391.16 670.56 670.56 391.16
11 375.92 670.56 670.56 375.92
12 358.14 670.56 670.56 358.14
13 337.82 670.56 670.56 337.82
14 650.24 670.56 650.24 0
15 624.84 670.56 624.84 0
16 596.9 670.56 596.9 0
17 566.42 670.56 566.42 0
18 530.86 670.56 530.86 0
19 495.3 670.56 495.3 0
20 454.66 670.56 454.66 0
21 406.4 670.56 406.4 0
22 353.06 670.56 353.06 0
23 629.92 629.92 0 0
24 561.34 561.34 0 0
25 477.52 477.52 0 0
26 370.84 370.84 0 0
27 497.84 0 0 0
NOTE: Seventy seven (77) total outer perimeter 3' monorail
pieces. See Page 17 for leg support details.
* NOTE: This special monorail run is used to support the
floor plank at the split.
