6. Layouts
75'-14" Monorail Spacing Layout

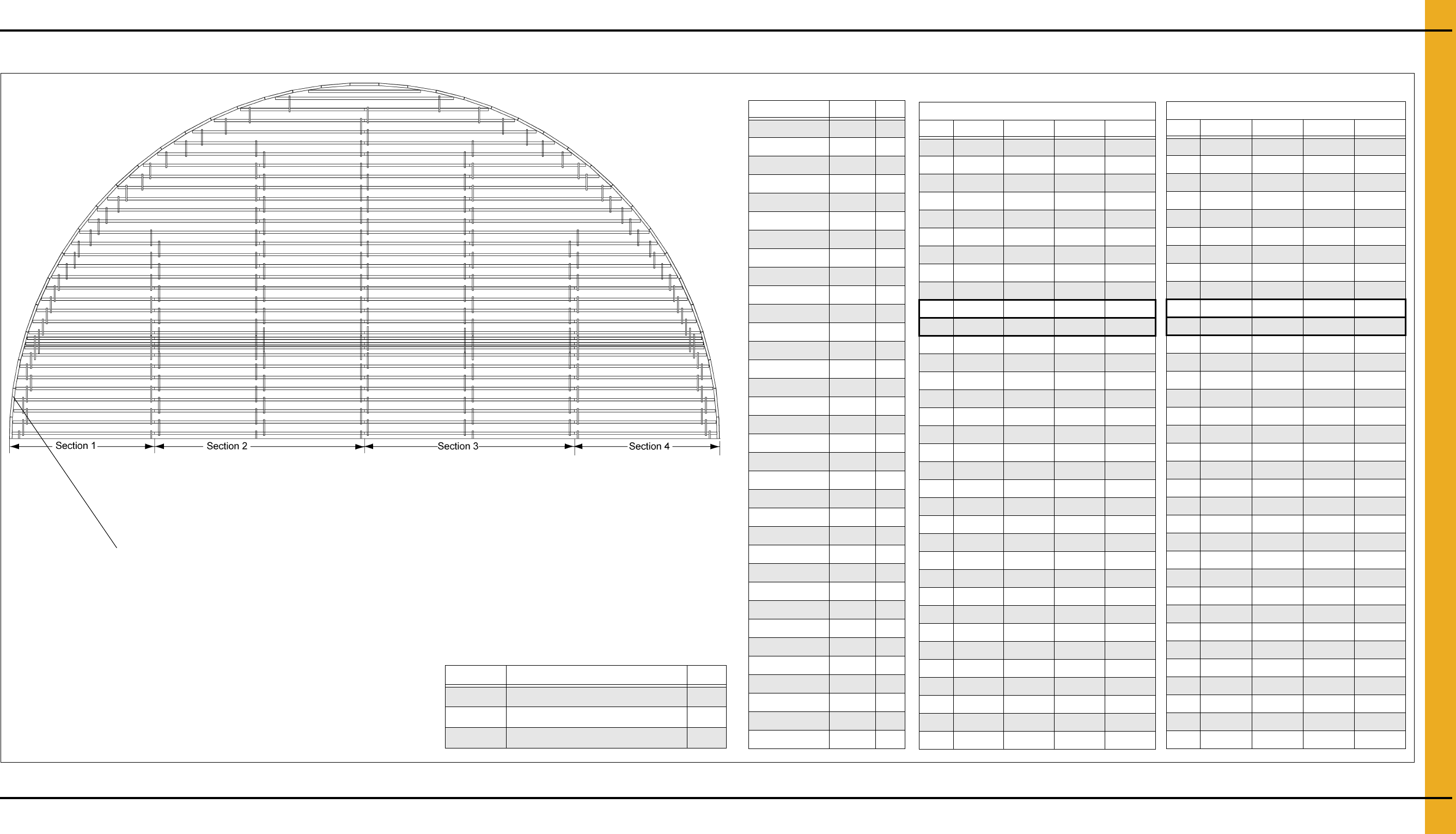

Figure 6B 75' Diameter Bin with 14" Monorail Spacing
NOTE: Seventy seven (77) total outer perimeter 3'
monorail pieces. See Page 17 for leg support details.
Bill of Materials
Part # Length Qty
A-22MONO 264 86
A-21.75MONO 261 4
A-21.67MONO 260 4
A-21.08MONO 253 4
A-20.42MONO 245 4
A-19.9MONO 239 4
A-19.67MONO 236 4
A-18.8MONO 226 4
A-18.67MONO 224 2
A-18MONO 216 4
A-17.9MONO 215 4
A-17MONO 204 4
A-15.91MONO 191 4
A-15.75MONO 189 4
A-14.9MONO 179 4
A-14.83MONO 178 8
A-14.75MONO 177 4
A-14.67MONO 176 4
A-14.5MONO 174 4
A-14.4MONO 172 4
A-14.08MONO 169 4
A-13.9MONO 166 4
A-13.58MONO 163 8
A-13.5MONO 162 4
A-13.3MONO 160 4
A-13.2MONO 158 4
A-13MONO 156 4
A-12.8MONO 153 4
A-12.3MONO 148 4
A-12.17MONO 146 4
A-11.83MONO 142 4
A-11.8MONO 141 2
A-11.3MONO 136 4
A-3MONO 36 103
75' Diameter 14" Spacing
Measurement in Inches
Rail # Section 1 Section 2 Section 3 Section 4
1 179 264 264 179
2 178 264 264 178
3 177 264 264 177
4 176 264 264 176
5 174 264 264 174
6 172 264 264 172
7 169 264 264 169
8 166 264 264 166
9 163 264 264 163
* 10 162 264 264 162
* 11 160 264 264 160
12 158 264 264 158
13 153 264 264 153
14 148 264 264 148
15 142 264 264 142
16 136 264 264 136
17 261 264 261 0
18 253 264 253 0
19 245 264 245 0
20 236 264 236 0
21 226 264 226 0
22 215 264 215 0
23 204 264 204 0
24 191 264 191 0
25 178 264 178 0
26 163 264 163 0
27 146 264 146 0
28 260 260 0 0
29 239 239 0 0
30 216 216 0 0
31 189 189 0 0
32 156 156 0 0
33 224 0 0 0
34 141 0 0 0
22.86 m Diameter 35.56 cm Spacing
Measurement in Centimeters
Rail # Section 1 Section 2 Section 3 Section 4
1 454.66 670.56 670.56 454.66
2 452.12 670.56 670.56 452.12
3 449.58 670.56 670.56 449.58
4 447.04 670.56 670.56 447.04
5 441.96 670.56 670.56 441.96
6 436.88 670.56 670.56 436.88
7 429.26 670.56 670.56 429.26
8 421.64 670.56 670.56 421.64
9 414.02 670.56 670.56 414.02
* 10 411.48 670.56 670.56 411.48
* 11 406.4 670.56 670.56 406.4
12 401.32 670.56 670.56 401.32
13 388.62 670.56 670.56 388.62
14 375.92 670.56 670.56 375.92
15 360.68 670.56 670.56 360.68
16 345.44 670.56 670.56 345.44
17 662.94 670.56 662.94 0
18 642.62 670.56 642.62 0
19 622.3 670.56 622.3 0
20 599.44 670.56 599.44 0
21 574.04 670.56 574.04 0
22 546.1 670.56 546.1 0
23 518.16 670.56 518.16 0
24 485.14 670.56 485.14 0
25 452.12 670.56 452.12 0
26 414.02 670.56 414.02 0
27 370.84 670.56 370.84 0
28 660.4 660.4 0 0
29 607.06 607.06 0 0
30 548.64 548.64 0 0
31 480.06 480.06 0 0
32 396.24 396.24 0 0
33 548.96 0 0 0
34 358.14 0 0 0
Part # Description Qty
FL-404-14 14" Monorail Tie Bar 380
S-280 #10-16 x 5/8" Zinc Self-Drilling Screw 1270
FL-7411 Monorail Strap 1-1/2" x 30" x 0.061" 110
* NOTE: This special monorail run is used to support
the floor plank at the split.
