6. Layouts

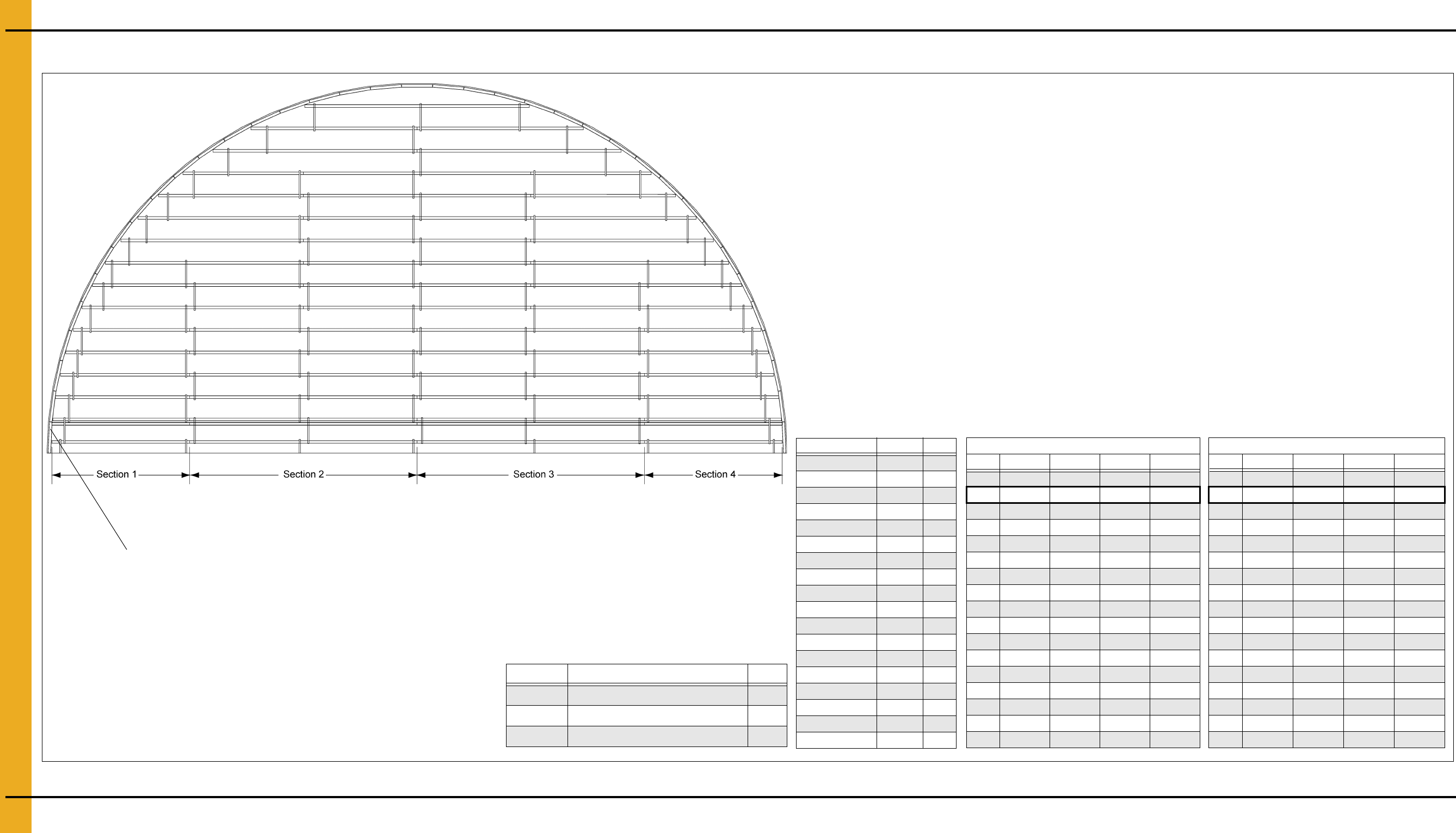

72'-26" Monorail Spacing Layout
Figure 6O 72' Diameter Bin with 26" Monorail Spacing
Part # Description Qty
FL-404-26 26" Monorail Tie Bar 180
FL-7411 Monorail Strap 1-1/2" x 30" x 0.061" 90
S-280 #10-16 x 5/8" Zinc Self-Drilling Screw 670
72' Diameter 26" Spacing
Measurement in Inches
Rail # Section 1 Section 2 Section 3 Section 4
1 160 264 264 160
* 2 160 264 264 160
3 159 264 264 159
4 156 264 264 156
5 150 264 264 150
6 144 264 264 144
7 135 264 264 135
8257 264 257 0
9 245 264 245 0
10 230 264 230 0
11 212 264 212 0
12 192 264 192 0
13 168 264 168 0
14 140 264 140 0
15 237 237 0 0
16 193 193 0 0
17 261 0 0 0
21.95 m Diameter 66.04 cm Spacing
Measurement in Centimeters
Rail # Section 1 Section 2 Section 3 Section 4
1 406.4 670.56 670.56 406.4
* 2 406.4 670.56 670.56 406.4
3 403.86 670.56 670.56 403.86
4 396.24 670.56 670.56 396.24
5 381 670.56 670.56 381
6 365.76 670.56 670.56 365.76
7 342.9 670.56 670.56 342.9
8 652.78 670.56 652.78 0
9 622.3 670.56 622.3 0
10 584.2 670.56 584.2 0
11 538.48 670.56 538.48 0
12 487.68 670.56 487.68 0
13 426.72 670.56 426.72 0
14 355.6 670.56 355.6 0
15 601.98 601.98 0 0
16 490.22 490.22 0 0
17 662.94 0 0 0
NOTE: Seventy four (74) total outer perimeter 3' monorail
pieces. See Page 17 for leg support details.
* NOTE: This special monorail run is used
to support the floor plank at the split.
Bill of Materials
Part # Length Qty
A-22MONO 264 42
A-21.75MONO 261 2
A-21.42MONO 257 4
A-20.42MONO 245 4
A-19.75MONO 237 4
A-19.17MONO 230 4
A-17.66MONO 212 4
A-16.08MONO 193 4
A-16MONO 192 4
A-14MONO 168 4
A-13.3MONO 160 8
A-13.25MONO 159 4
A-13MONO 156 4
A-12.5MONO 150 4
A-12MONO 144 4
A-11.7MONO 140 4
A-11.25MONO 135 4
A-3MONO 36 100
