6. Layouts

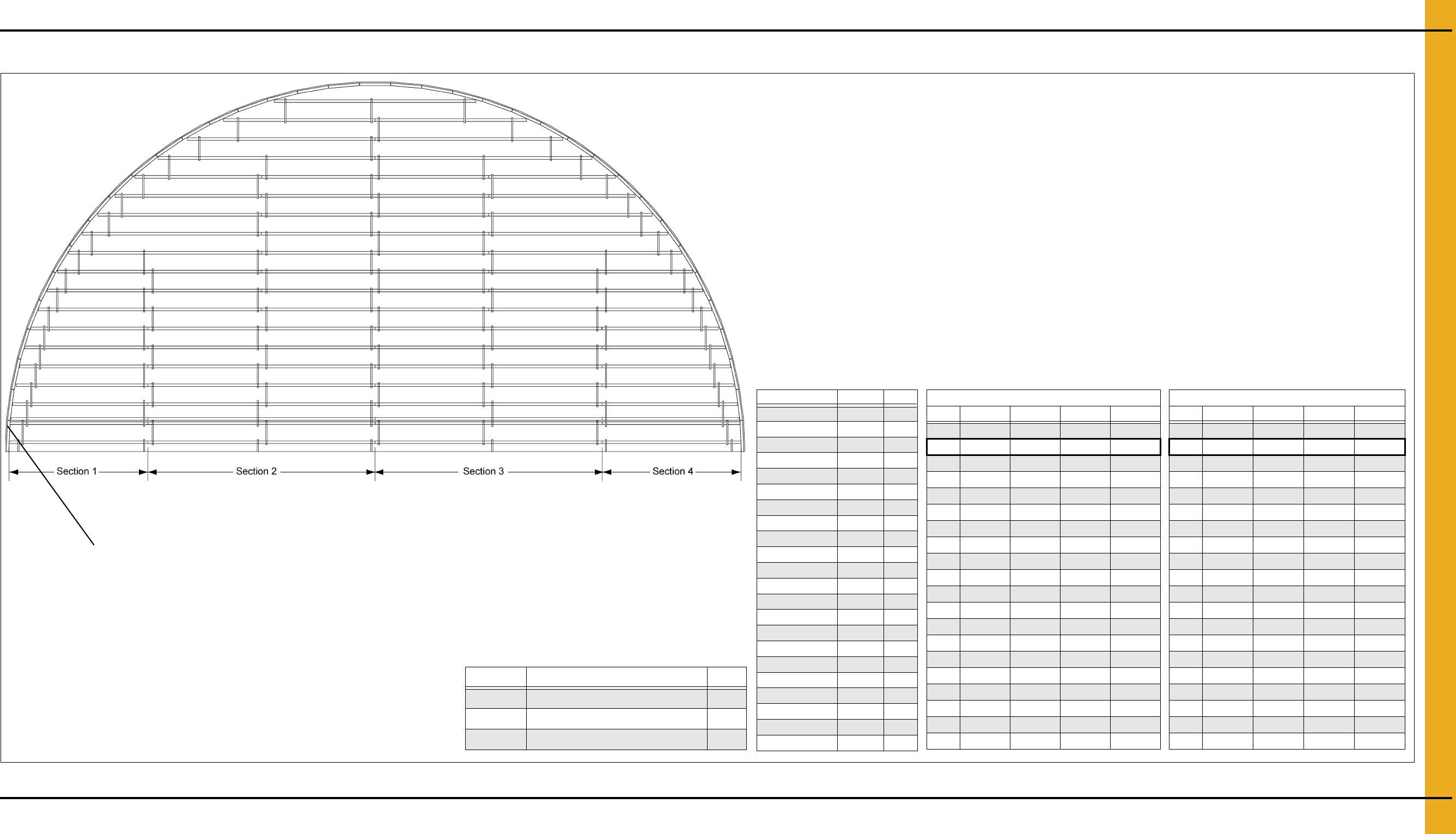

72'-22" Monorail Spacing Layout
Figure 6N 72' Diameter Bin with 22" Monorail Spacing
Part # Description Qty
FL-404-22 22" Monorail Tie Bar 220
FL-7411 Monorail Strap 1-1/2" x 30" x 0.061" 90
S-280 #10-16 x 5/8" Zinc Self-Drilling Screw 810
Bill of Materials
Part # Length Qty
A-22MONO 264 48
A-21.58MONO 259 4
A-21MONO 252 4
A-20.75MONO 249 4
A-19.75MONO 237 4
A-19.5MONO 234 2
A-18.67MONO 224 4
A-18.2MONO 218 4
A-17.3MONO 208 4
A-15.83MONO 190 4
A-14.67MONO 176 4
A-14.17MONO 170 4
A-13.42MONO 161 4
A-13.3MONO 160 4
A-13.25MONO 159 4
A-13.1MONO 157 4
A-12.8MONO 153 4
A-12.42MONO 149 4
A-12.25MONO 147 4
A-11.92MONO 143 4
A-11.3MONO 136 4
A-3MONO 36 100
72' Diameter 22" Spacing
Measurement in Inches
Rail # Section 1 Section 2 Section 3 Section 4
1 161 264 264 161
* 2 160 264 264 160
3 159 264 264 159
4 157 264 264 157
5 153 264 264 153
6 149 264 264 149
7 143 264 264 143
8 136 264 264 136
9 259 264 259 0
10 249 264 249 0
11 237 264 237 0
12 224 264 224 0
13 208 264 208 0
14 190 264 190 0
15 170 264 170 0
16 147 264 147 0
17 252 252 0 0
18 218 218 0 0
19 176 176 0 0
20 234 0 0 0
21.95 m Diameter 55.88 cm Spacing
Measurement in Centimeters
Rail # Section 1 Section 2 Section 3 Section 4
1 408.94 670.56 670.56 408.94
* 2 406.4 670.56 670.56 406.4
3 403.86 670.56 670.56 403.86
4 398.78 670.56 670.56 398.78
5 388.62 670.56 670.56 388.62
6 378.46 670.56 670.56 378.46
7 363.22 670.56 670.56 363.22
8 345.44 670.56 670.56 345.44
9 657.86 670.56 657.86 657.86
10 632.46 670.56 632.46 0
11 601.98 670.56 601.98 0
12 568.96 670.56 568.96 0
13 528.32 670.56 528.32 0
14 482.6 670.56 482.6 0
15 431.8 670.56 431.8 0
16 373.38 670.56 373.38 0
17 640.08 640.08 0 0
18 553.72 553.72 0 0
19 447.04 447.04 0 0
20 594.36 0 0 0
NOTE: Seventy four (74) total outer perimeter 3' monorail
pieces. See Page 17 for leg support details.
* NOTE: This special monorail run is used
to support the floor plank at the split.
