36 PNEG-1832 72' Dura-Lok Plank and Support Manual
6. Layouts
72'-20" Monorail Spacing Layout

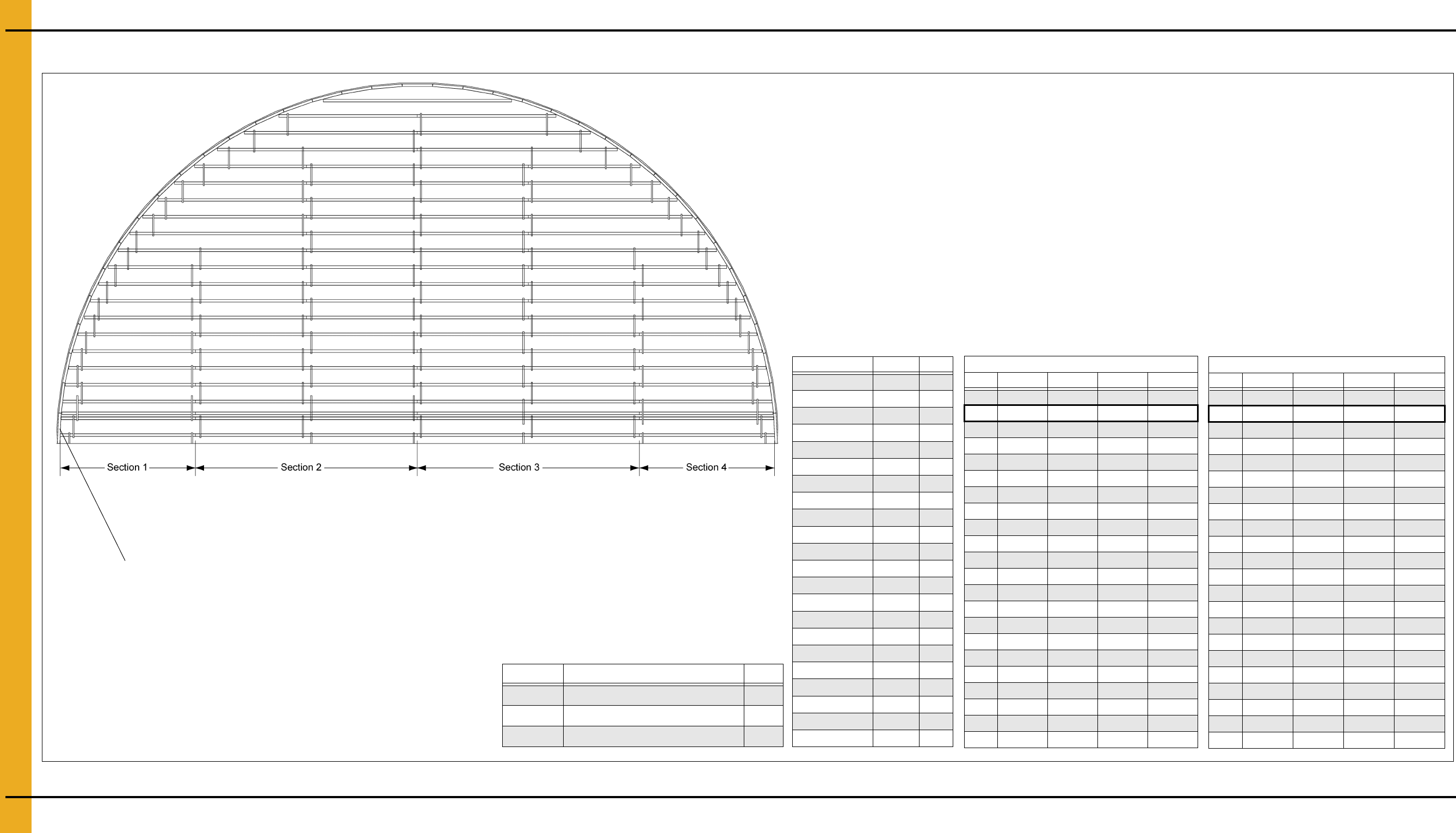

Figure 6K 72' Diameter Bin with 20" Monorail Spacing
Part # Description Qty
FL-404-20 20" Monorail Tie Bar 250
FL-7411 Monorail Strap 1-1/2" x 30" x 0.061" 90
S-280 #10-16 x 5/8" Zinc Self-Drilling Screw 870
Bill of Materials
Part # Length Qty
A-22MONO 264 56
A-21.42MONO 257 4
A-20.58MONO 247 4
A-19.83MONO 238 4
A-19.67MONO 236 4
A-18.67MONO 224 6
A-17.5MONO 210 4
A-17.2MONO 206 4
A-16.25MONO 195 4
A-14.75MONO 177 4
A-13.75MONO 165 4
A-13.42MONO 161 4
A-13.3MONO 160 4
A-13.25MONO 159 4
A-13.2MONO 158 4
A-13.1MONO 157 4
A-12.9MONO 155 4
A-12.58MONO 151 4
A-12.17MONO 146 4
A-11.7MONO 140 4
A-11.08MONO 133 4
A-3MONO 36 100
72' Diameter 20" Spacing
Measurement in Inches
Rail # Section 1 Section 2 Section 3 Section 4
1 161 264 264 161
* 2 160 264 264 160
3 159 264 264 159
4 158 264 264 158
5 155 264 264 155
6 151 264 264 151
7 146 264 264 146
8 140 264 264 140
9 264 264 264 0
10 257 264 257 0
11 247 264 247 0
12 236 264 236 0
13 224 264 224 0
14 210 264 210 0
15 195 264 195 0
16 177 264 177 0
17 157 264 157 0
18 133 264 133 0
19 238 238 0 0
20 206 206 0 0
21 165 165 0 0
22224000
21.95 m Diameter 50.80 cm Spacing
Measurement in Centimeters
Rail # Section 1 Section 2 Section 3 Section 4
1 408.94 670.56 670.56 408.94
* 2 406.4 670.56 670.56 406.4
3 403.86 670.56 670.56 403.86
4 401.32 670.56 670.56 401.32
5 393.7 670.56 670.56 393.7
6 383.54 670.56 670.56 383.54
7 370.84 670.56 670.56 370.84
8 355.6 670.56 670.56 355.6
9 670.56 670.56 670.56 0
10 652.78 670.56 652.78 0
11 627.38 670.56 627.38 0
12 599.44 670.56 599.44 0
13 568.96 670.56 568.96 0
14 533.4 670.56 533.4 0
15 495.3 670.56 495.3 0
16 449.58 670.56 449.58 0
17 398.78 670.56 398.78 0
18 337.82 670.56 337.82 0
19 604.52 604.52 0 0
20 523.24 523.24 0 0
21 419.1 419.1 0 0
22 568.96 0 0 0
NOTE: Seventy four (74) total outer perimeter 3' monorail
pieces. See Page 17 for leg support details.
* NOTE: This special monorail run is used
to support the floor plank at the split.
