Instruction Manual

32 PNEG-1832 72' Dura-Lok Plank and Support Manual
6. Layouts
72'-17" Monorail Spacing Layout

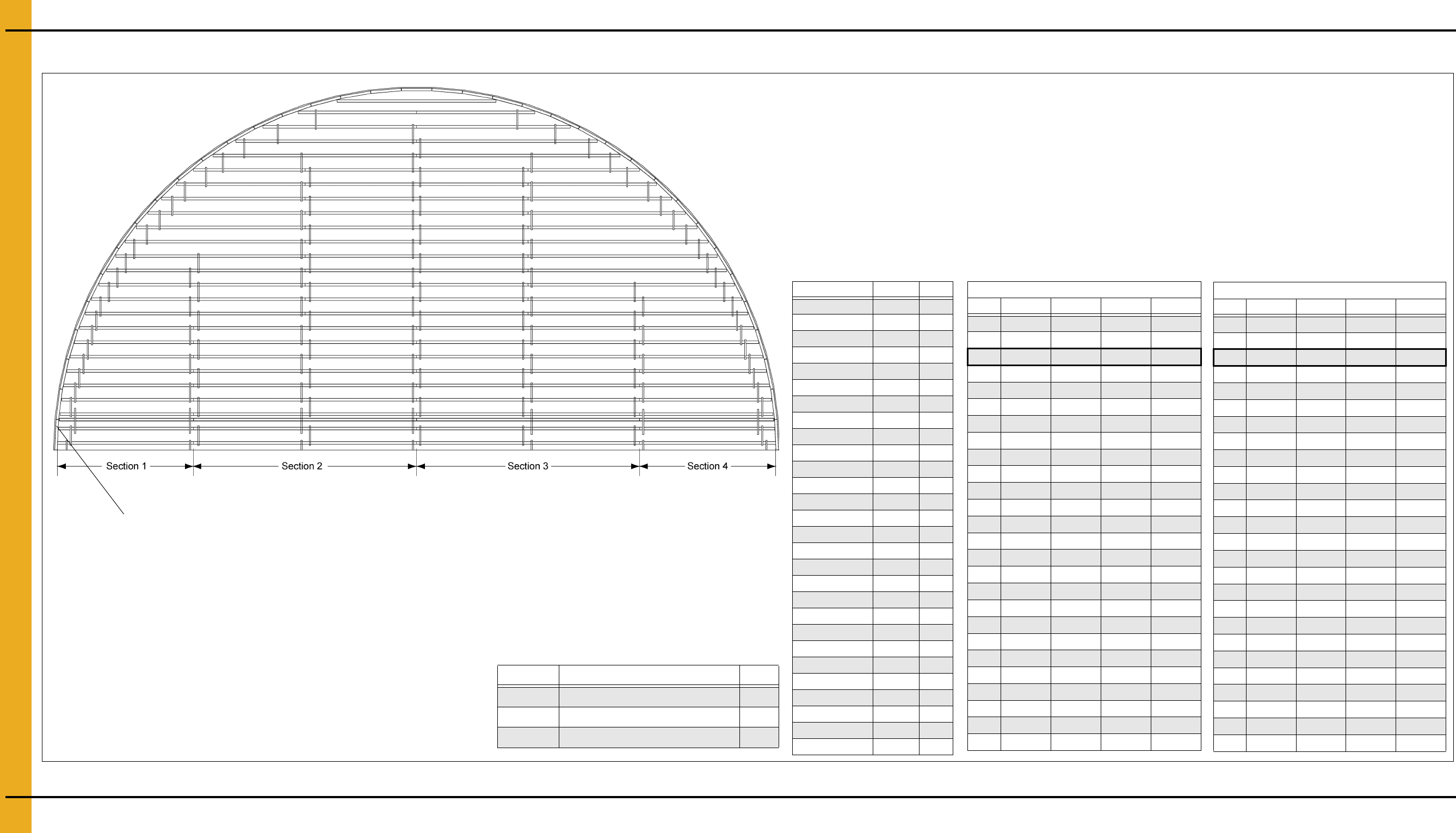

Figure 6G 72' Diameter Bin with 17" Monorail Spacing
Part # Description Qty
FL-404-17 17" Monorail Tie Bar 290
FL-7411 Monorail Strap 1-1/2" x 30" x 0.061" 90
S-280 #10-16 x 5/8" Zinc Self-Drilling Screw 1020
Bill of Materials
Part # Length Qty
A-22MONO 264 62
A-21.67MONO 260 4
A-21.08MONO 253 4
A-20.3MONO 244 4
A-20.08MONO 241 4
A-19.58MONO 235 4
A-18.67MONO 224 4
A-17.83MONO 214 4
A-17.75MONO 213 4
A-16.6MONO 200 4
A-15.7MONO 188 2
A-15.5MONO 186 4
A-15.17MONO 182 4
A-14.17MONO 170 4
A-13.42MONO 161 4
A-13.3MONO 160 4
A-13.25MONO 159 4
A-13.2MONO 158 4
A-13MONO 156 4
A-12.83MONO 154 4
A-12.7MONO 152 4
A-12.5MONO 150 4
A-12.17MONO 146 4
A-11.8MONO 141 4
A-11.67MONO 140 4
A-11.25MONO 135 4
A-11MONO 132 4
A-3MONO 36 100
72' Diameter 17" Spacing
Measurement in Inches
Rail # Section 1 Section 2 Section 3 Section 4
1 161 264 264 161
2 160 264 264 160
* 3 159 264 264 159
4 158 264 264 158
5 156 264 264 156
6 154 264 264 154
7 150 264 264 150
8 146 264 264 146
9 141 264 264 141
10 135 264 264 135
11 260 264 260 0
12 253 264 253 0
13 244 264 244 0
14 235 264 235 0
15 224 264 224 0
16 213 264 213 0
17 200 264 200 0
18 186 264 186 0
19 170 264 170 0
20 152 264 152 0
21 132 264 132 0
22 241 241 0 0
23 214 214 0 0
24 182 182 0 0
25 140 140 0 0
26 188 0 0 0
21.95 m Diameter 43.18 cm Spacing
Measurement in Centimeters
Rail # Section 1 Section 2 Section 3 Section 4
1 408.94 670.56 670.56 408.94
2 406.4 670.56 670.56 406.4
* 3 403.86 670.56 670.56 403.86
4 401.32 670.56 670.56 401.32
5 396.24 670.56 670.56 396.24
6 391.16 670.56 670.56 391.16
7 381 670.56 670.56 381
8 370.84 670.56 670.56 370.84
9 358.14 670.56 670.56 358.14
10 342.9 670.56 670.56 342.9
11 660.4 670.56 660.4 0
12 642.62 670.56 642.62 0
13 619.76 670.56 619.76 0
14 596.9 670.56 596.9 0
15 568.96 670.56 568.96 0
16 541.02 670.56 541.02 0
17 508 670.56 508 0
18 472.44 670.56 472.44 0
19 431.8 670.56 431.8 0
20 386.08 670.56 386.08 0
21 335.28 670.56 335.28 0
22 612.14 612.14 0 0
23 543.56 543.56 0 0
24 462.28 462.28 0 0
25 355.6 355.6 0 0
26 477.52 0 0 0
NOTE: Seventy four (74) total outer perimeter 3' monorail
pieces. See Page 17 for leg support details.
* NOTE: This special monorail run is used
to support the floor plank at the split.
