6. Layouts
72'-16" Monorail Spacing Layout

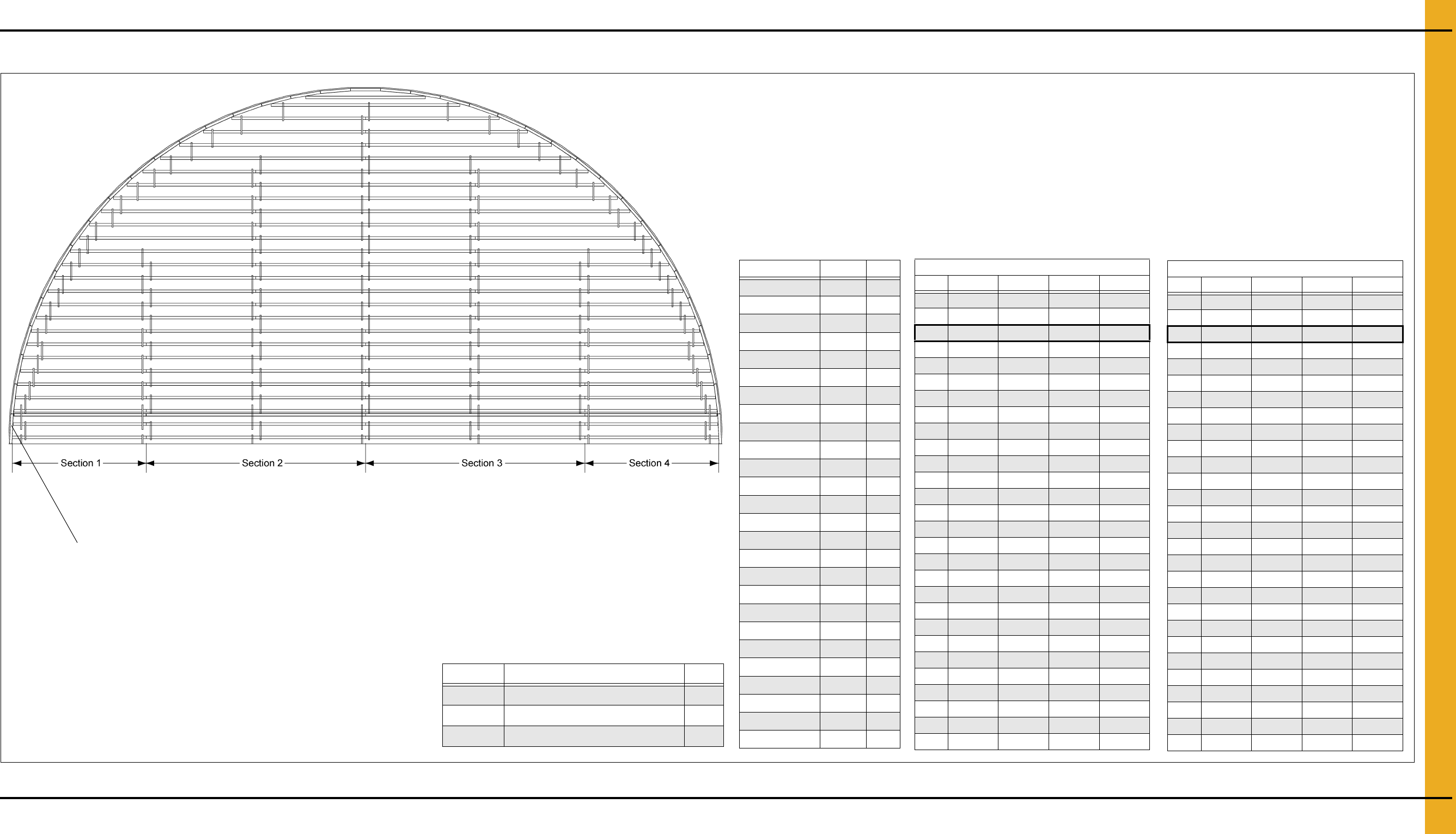

Figure 6F 72' Diameter Bin with 16" Monorail Spacing
Part # Description Qty
FL-404-16 16" Monorail Tie Bar 310
FL-7411 Monorail Strap 1-1/2" x 30" x 0.061" 90
S-280 #10-16 x 5/8" Zinc Self-Drilling Screw 1070
Bill of Materials
Part # Length Qty
A-22MONO 264 68
A-21.5MONO 258 4
A-20.83MONO 250 4
A-20.58MONO 247 4
A-20.2MONO 242 4
A-19.42MONO 233 4
A-18.92MONO 227 2
A-18.67MONO 224 4
A-18.63MONO 223 4
A-17.66MONO 212 4
A-16.6MONO 200 4
A-16.25MONO 195 4
A-15.5MONO 186 4
A-14.25MONO 171 4
A-13.42MONO 161 8
A-13.3MONO 160 4
A-13.25MONO 159 8
A-13.1MONO 157 4
A-12.9MONO 155 8
A-12.58MONO 151 4
A-12.3MONO 148 4
A-12MONO 144 2
A-11.92MONO 143 4
A-11.5MONO 138 4
A-11.3MONO 136 4
A-3MONO 36 100
72' Diameter 16" Spacing
Measurement in Inches
Rail # Section 1 Section 2 Section 3 Section 4
1 161 264 264 161
2 160 264 264 160
* 3 159 264 264 159
4 159 264 264 159
5 157 264 264 157
6 155 264 264 155
7 151 264 264 151
8 148 264 264 148
9 143 264 264 143
10 138 264 264 138
11 264 264 264 0
12 258 264 258 0
13 250 264 250 0
14 242 264 242 0
15 233 264 233 0
16 223 264 223 0
17 212 264 212 0
18 200 264 200 0
19 186 264 186 0
20 171 264 171 0
21 155 264 155 0
22 136 264 136 0
23 247 247 0 0
24 224 224 0 0
25 195 195 0 0
26 161 161 0 0
27 227 0 0 0
28 144 0 0 0
21.95 m Diameter 40.64 cm Spacing
Measurement in Centimeters
Rail # Section 1 Section 2 Section 3 Section 4
1 408.94 670.56 670.56 408.94
2 406.4 670.56 670.56 406.4
* 3 403.86 670.56 670.56 403.86
4 403.86 670.56 670.56 403.86
5 398.78 670.56 670.56 398.78
6 393.7 670.56 670.56 393.7
7 383.54 670.56 670.56 383.54
8 375.92 670.56 670.56 375.92
9 363.22 670.56 670.56 363.22
10 350.52 670.56 670.56 350.52
11 670.56 670.56 670.56 0
12 655.32 670.56 655.32 0
13 635 670.56 635 0
14 614.68 670.56 614.68 0
15 591.82 670.56 591.82 0
16 566.42 670.56 566.42 0
17 538.48 670.56 538.48 0
18 508 670.56 508 0
19 472.44 670.56 472.44 0
20 434.34 670.56 434.34 0
21 393.7 670.56 393.7 0
22 345.44 670.56 345.44 0
23 627.38 627.38 0 0
24 568.96 568.96 0 0
25 495.3 495.3 0 0
26 408.94 408.94 0 0
27 576.58 0 0 0
28 365.76 0 0 0
NOTE: Seventy four (74) total outer perimeter 3' monorail
pieces. See Page 17 for leg support details.
* NOTE: This special monorail run is used
to support the floor plank at the split.
