Instruction Manual

28 PNEG-1832 72' Dura-Lok Plank and Support Manual
6. Layouts
72'-15" Monorail Spacing Layout

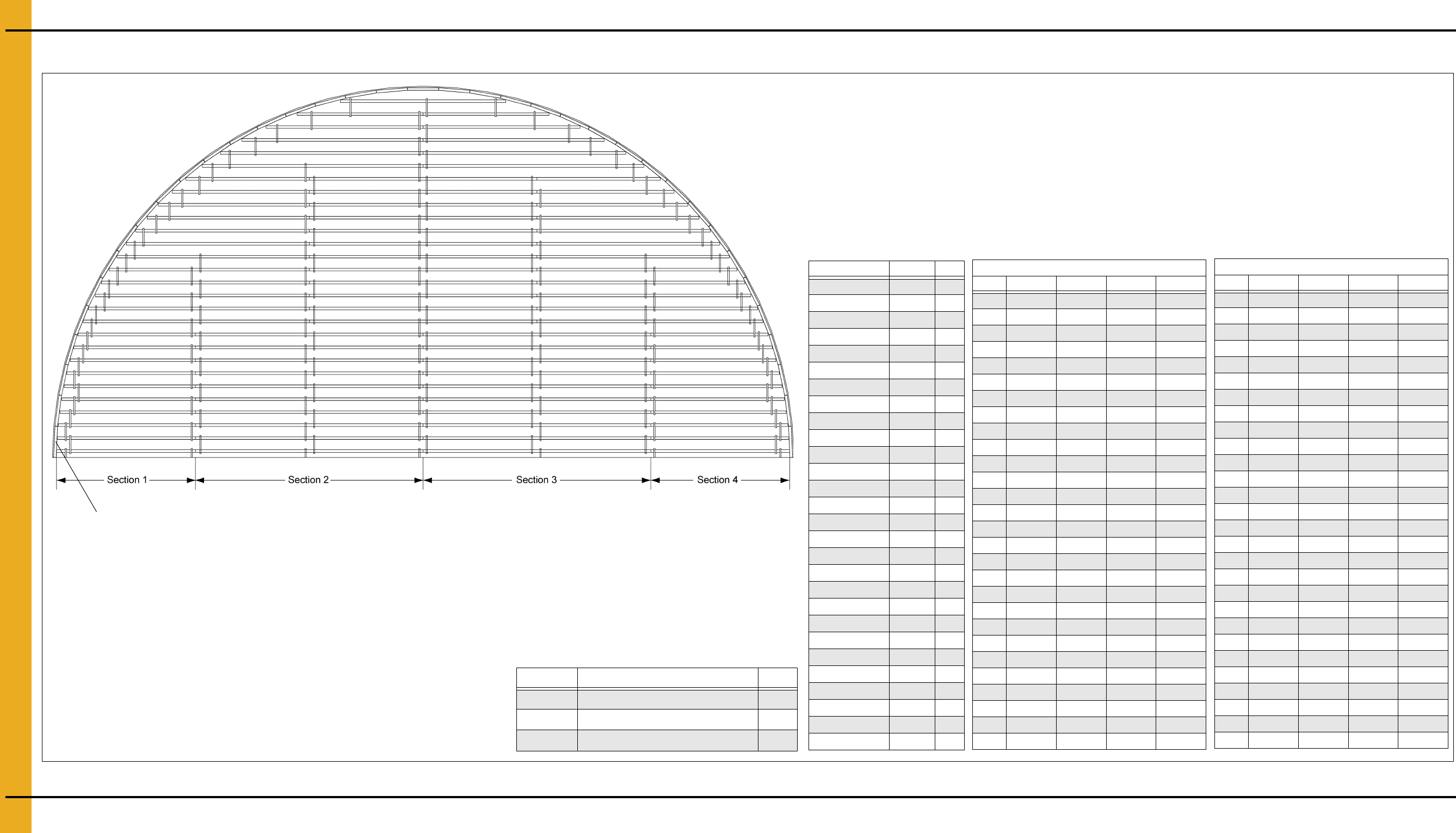

Figure 6C 72' Diameter Bin with 15" Monorail Spacing
Part # Description Qty
FL-404-15 15" Monorail Tie Bar 350
S-280 #10-16 x 5/8" Zinc Self-Drilling Screw 1130
FL-7411 Monorail Strap 1-1/2" x 30" x 0.061" 70
NOTE: Seventy four (74) total outer perimeter 3' monorail
pieces. See Page 17 for leg support details.
Bill of Materials
Part # Length Qty
A-22MONO 264 64
A-21.83MONO 262 4
A-21.33MONO 256 8
A-20.67MONO 248 4
A-20.08MONO 241 4
A-19.58MONO 235 4
A-19.3MONO 232 4
A-18.63MONO 223 4
A-17.66MONO 212 4
A-17.5MONO 210 4
A-16.75MONO 201 4
A-16MONO 192 2
A-15.7MONO 188 4
A-15.17MONO 182 4
A-14.58MONO 175 4
A-13.42MONO 161 4
A-13.3MONO 160 4
A-13.25MONO 159 8
A-13.1MONO 157 4
A-12.9MONO 155 4
A-12.7MONO 152 4
A-12.42MONO 149 4
A-12.17MONO 146 4
A-12.1MONO 145 4
A-11.92MONO 143 4
A-11.8MONO 141 4
A-11.3MONO 136 4
A-3MONO 36 100
72' Diameter 15" Spacing
Measurement in Inches
Rail # Section 1 Section 2 Section 3 Section 4
1 161 264 264 161
2 160 264 264 160
3 159 264 264 159
4 157 264 264 157
5 155 264 264 155
6 152 264 264 152
7 149 264 264 149
8 145 264 264 145
9 141 264 264 141
10 136 264 264 136
11 262 264 262 0
12 256 264 256 0
13 248 264 248 0
14 241 264 241 0
15 232 264 232 0
16 223 264 223 0
17 212 264 212 0
18 201 264 201 0
19 188 264 188 0
20 175 264 175 0
21 159 264 159 0
22 143 264 143 0
23 256 256 0 0
24 235 235 0 0
25 210 210 0 0
26 182 182 0 0
27 146 146 0 0
28 192 0 0 0
21.95 m Diameter 38.10 cm Spacing
Measurement in Centimeters
Rail # Section 1 Section 2 Section 3 Section 4
1 408.94 670.56 670.56 408.94
2 406.4 670.56 670.56 406.4
3 403.86 670.56 670.56 403.86
4 398.78 670.56 670.56 398.78
5 393.7 670.56 670.56 393.7
6 386.08 670.56 670.56 386.08
7 378.46 670.56 670.56 378.46
8 368.3 670.56 670.56 368.3
9 358.14 670.56 670.56 358.14
10 345.44 670.56 670.56 345.44
11 665.48 670.56 665.48 0
12 650.24 670.56 650.24 0
13 629.92 670.56 629.92 0
14 612.14 670.56 612.14 0
15 589.28 670.56 589.28 0
16 566.42 670.56 566.42 0
17 538.48 670.56 538.48 0
18 510.54 670.56 510.54 0
19 477.52 670.56 477.52 0
20 444.5 670.56 444.5 0
21 403.86 670.56 403.86 0
22 363.22 670.56 363.22 0
23 650.24 650.24 0 0
24 596.9 596.9 0 0
25 533.4 533.4 0 0
26 462.28 462.28 0 0
27 370.84 370.84 0 0
28 487.68 0 0 0
