Instruction Manual

32 PNEG-1830 54' Dura-Lok Plank and Support Manual
6. Layouts
54'-18" Monorail Spacing Layout

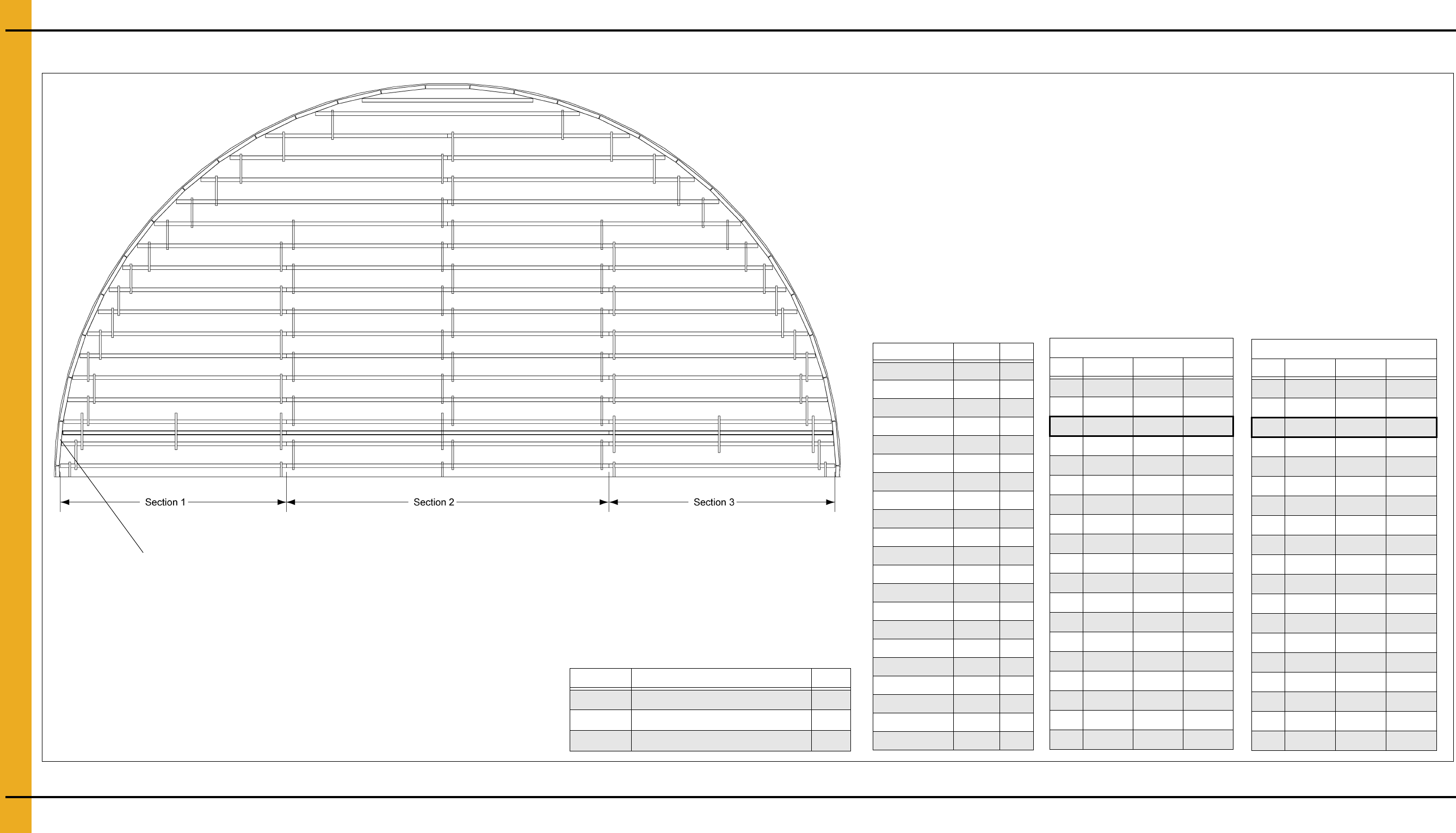

Figure 6G 54' Diameter Bin with 18" Monorail Spacing
Part # Description Qty
FL-404-18 18" Monorail Tie Bar 150
FL-7411 Monorail Strap 1-1/2" x 30" x 0.061" 80
S-280 #10-16 x 5/8" Zinc Self-Drilling Screw 590
Bill of Materials
Part # Length Qty
A-22MONO 264 22
A-21.16MONO 254 4
A-20MONO 240 4
A-18.5MONO 222 4
A-18MONO 216 2
A-16.8MONO 202 4
A-15.41MONO 185 4
A-15.3MONO 184 4
A-15.25MONO 183 4
A-15.17MONO 182 4
A-14.9MONO 179 4
A-14.83MONO 178 4
A-14.58MONO 175 4
A-14.08MONO 169 4
A-13.58MONO 163 4
A-12.83MONO 154 4
A-12.42MONO 149 4
A-12.1MONO 145 4
A-11.7MONO 140 2
A-11.17MONO 134 4
A-3MONO 36 73
54' Diameter 18" Spacing
Measurement in Inches
Rail # Section 1 Section 2 Section 3
1 185 264 185
2 184 264 184
* 3 183 264 183
4 182 264 182
5 179 264 179
6 175 264 175
7 169 264 169
8 163 264 163
9 154 264 154
10 145 264 145
11 134 264 134
12 254 254 0
13 240 240 0
14 222 222 0
15 202 202 0
16 178 178 0
17 149 149 0
18 216 0 0
19 140 0 0
16.46 m Diameter 45.72 cm Spacing
Measurement in Centimeters
Rail # Section 1 Section 2 Section 3
1 469.9 670.56 469.9
2 467.36 670.56 467.36
* 3 464.82 670.56 464.82
4 462.28 670.56 462.28
5 454.66 670.56 454.66
6 444.5 670.56 444.5
7 429.26 670.56 429.26
8 414.02 670.56 414.02
9 391.16 670.56 391.16
10 368.3 670.56 368.3
11 340.36 670.56 340.36
12 645.16 645.16 0
13 609.6 609.6 0
14 563.88 563.88 0
15 513.08 513.08 0
16 452.12 452.12 0
17 378.46 378.46 0
18 548.64 0 0
19 355.6 0 0
NOTE: Fifty five (55) total outer perimeter 3' monorail
pieces. See Page 17 for leg support details.
* NOTE: This special monorail run is used
to support the floor plank at the split.
