Instruction Manual

PNEG-1830 54' Dura-Lok Plank and Support Manual 31
6. Layouts

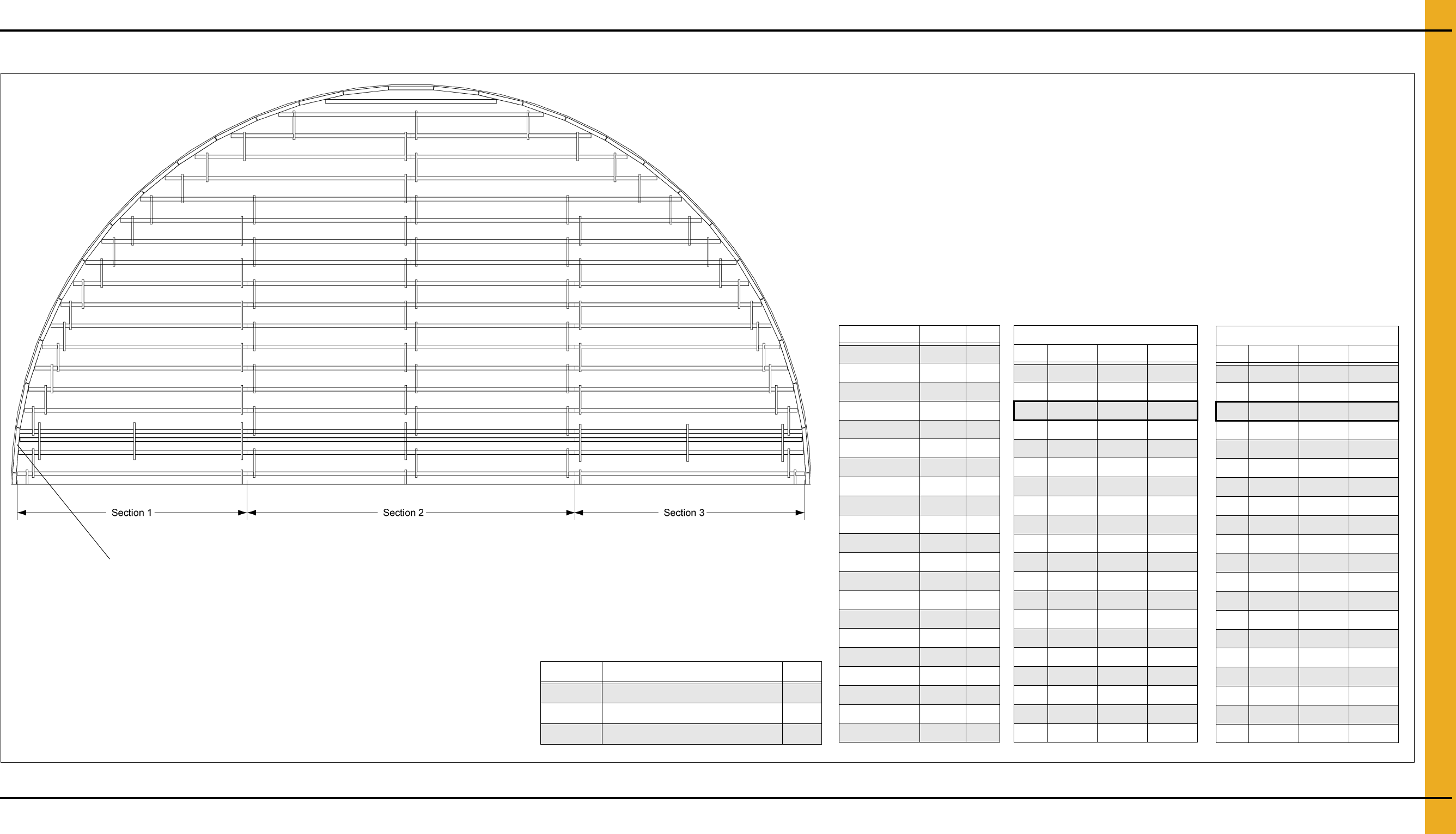

54'-17" Monorail Spacing Layout
Figure 6F 54' Diameter Bin with 17" Monorail Spacing
Part # Description Qty
FL-404-17 17" Monorail Tie Bar 170
FL-7411 Monorail Strap 1-1/2" x 30" x 0.061" 80
S-280 #10-16 x 5/8" Zinc Self-Drilling Screw 620
Bill of Materials
Part # Length Qty
A-22MONO 264 22
A-21.83MONO 262 4
A-20.75MONO 249 4
A-19.5MONO 234 4
A-18.2MONO 218 4
A-17.75MONO 213 2
A-16.5MONO 198 4
A-15.41MONO 185 4
A-15.3MONO 184 4
A-15.25MONO 183 8
A-14.9MONO 179 4
A-14.67MONO 176 4
A-14.5MONO 174 4
A-14.25MONO 171 4
A-13.75MONO 165 4
A-13.2MONO 158 4
A-12.5MONO 150 4
A-12.1MONO 145 4
A-11.7MONO 140 4
A-11.5MONO 138 2
A-3MONO 36 73
54' Diameter 17" Spacing
Measurement in Inches
Rail # Section 1 Section 2 Section 3
1 185 264 185
2 184 264 184
* 3 183 264 183
4 183 264 183
5 179 264 179
6 176 264 176
7 171 264 171
8 165 264 165
9 158 264 158
10 150 264 150
11 140 264 140
12 262 262 0
13 249 249 0
14 234 234 0
15 218 218 0
16 198 198 0
17 174 174 0
18 145 145 0
19 213 0 0
20 138 0 0
16.46 m Diameter 43.18 cm Spacing
Measurement in Centimeters
Rail #Section 1Section 2Section 3
1 469.9 670.56 469.9
2 467.36 670.56 467.36
* 3 464.82 670.56 464.82
4 464.82 670.56 464.82
5 454.66 670.56 454.66
6 447.04 670.56 447.04
7 434.34 670.56 434.34
8 419.1 670.56 419.1
9 401.32 670.56 401.32
10 381 670.56 381
11 355.6 670.56 355.6
12 665.48 665.48 0
13 632.46 632.46 0
14 594.36 594.36 0
15 553.72 553.72 0
16 502.92 502.92 0
17 441.96 441.96 0
18 368.3 368.3 0
19 541.02 0 0
20 350.52 0 0
NOTE: Fifty five (55) total outer perimeter 3' monorail
pieces. See Page 17 for leg support details.
* NOTE: This special monorail run is used
to support the floor plank at the split.
